Fabricacion DOD YJM308, overdrive/preamp de Yngwie Malmsteen con mods. formato Retex 412

godsavemetal
#37 por godsavemetal el 01/02/2011
moffeta escribió:
Compañero! tengo el DOD YJM original... sabes o puedes pasarme bien el circuito de como colocarle un LED para saber si esta encendido o no? GRACIAS!!


Si tu pedalillo es 2pdt ( mira el footswitch) este tiene 6 pines o patitas; lo cambias al de 9 patitas o 3pdt (true bypass) y lo conectas como sigue:
Aunque está en inglés seguí los cableados y no te pierdes!!!! la resistencia puede ser entre 1K y 3,3K dependiendo del brilo qie quieras; yo como soy medio ciego y me gusta lo grande utilizo diodos suerbrillantes de 10mm y los pongo en su portaled (son los únicos que venden en mi país!!!) y coloco la resistencia de 1K y listo!!!!! brillo en la oscuridad!!!! espero te sirva!!!!
---------------------------------
Rasta recién caigo compere la foto de tu PCB y tú te has hecho la del JAPO, o me equivoco!!!!! esa es la que tiene los dos switches de palanquita ahí es donde querocambiarlos por unos de 6 patitas y poner los LED rojo para el fecto y verde normal!!!! qué te parece la idea!!!!!
Subir
OFERTAS Ver todas
  • -75%
    Eventide Blackhole (descarga)
    49 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
septimacuerda
#38 por septimacuerda el 03/02/2011
ey tio una pregunta, ¿De donde sacas las cajitas para los pedales?
Subir
Dr.Maligno Tech
#39 por Dr.Maligno Tech el 09/02/2011
se compran en las tiendas de internet, si haces una buscadita, seguro que encuentras
Subir
sergi1992
#40 por sergi1992 el 12/02/2011
GodSaveMetal escribió:
Si tu pedalillo es 2pdt ( mira el footswitch) este tiene 6 pines o patitas; lo cambias al de 9 patitas o 3pdt (true bypass) y lo conectas como sigue:
https://files2.soniccdn.com/old/1383134d481a89ae486.jpg
Aunque está en inglés seguí los cableados y no te pierdes!!!! la resistencia puede ser entre 1K y 3,3K dependiendo del brilo qie quieras; yo como soy medio ciego y me gusta lo grande utilizo diodos suerbrillantes de 10mm y los pongo en su portaled (son los únicos que venden en mi país!!!) y coloco la resistencia de 1K y listo!!!!! brillo en la oscuridad!!!! espero te sirva!!!!
---------------------------------
Rasta recién caigo compere la foto de tu PCB y tú te has hecho la del JAPO, o me equivoco!!!!! esa es la que tiene los dos switches de palanquita ahí es donde querocambiarlos por unos de 6 patitas y poner los LED rojo para el fecto y verde normal!!!! qué te parece la idea!!!!!




Creo que hay un error, pues la resistencia debería ir antes del led cuando le entra la alimentación a 9V, no luego.
Subir
hernansrv
#41 por hernansrv el 16/02/2011
Rasta, te pregunto aqui porque no quiero mandar privado, que se que te mandan muchos, solo puedo conseguir aqui en fuengirola un 2pdt, con boton de plastico y 6 pines, me sirve?
Subir
godsavemetal
#42 por godsavemetal el 16/02/2011
HernanSRV escribió:
Rasta, te pregunto aqui porque no quiero mandar privado, que se que te mandan muchos, solo puedo conseguir aqui en fuengirola un 2pdt, con boton de plastico y 6 pines, me sirve?



Espero te sea util!!!!!!!!!!!
Subir
Dr.Maligno Tech
#43 por Dr.Maligno Tech el 17/02/2011
HernanSRV escribió:
Rasta, te pregunto aqui porque no quiero mandar privado, que se que te mandan muchos, solo puedo conseguir aqui en fuengirola un 2pdt, con boton de plastico y 6 pines, me sirve?


claro que sirve, lo unico que tendras que usar un circuito millenium ademas de el dpdt, para accionar el led.
:saludo:

sigue las imagenes de arriba del maestro para el cableado
Subir
hernansrv
#44 por hernansrv el 18/02/2011
GodSaveMetal escribió:


rasta_maleek escribió:
claro que sirve, lo unico que tendras que usar un circuito millenium ademas de el dpdt, para accionar el led.
:saludo:

sigue las imagenes de arriba del maestro para el cableado


Muchas gracias a ambos sois los mejores del foro por lejos, realmente es barato el 2pdt creo que me lo cobran algo asi como 1.60€, aunque el boton sea de plastico parece resistente, ahora que vosotros me habeis dado el OK, mañana mismo lo compro, por cierto, la caja retex mide mas o menos 5 de ancho por 10cm de alto verdad? saludos.
Subir
godsavemetal
#45 por godsavemetal el 18/02/2011
Tengo una duda inquieta podrías bajar una foto de tu switch??? graxias!!!! de repente en una briza de inspiración te hago un monito con él!!! ea pa yudarte es viejo!!!!!!!!
Subir
hernansrv
#46 por hernansrv el 24/02/2011
GodSaveMetal escribió:
Tengo una duda inquieta podrías bajar una foto de tu switch??? graxias!!!! de repente en una briza de inspiración te hago un monito con él!!! ea pa yudarte es viejo!!!!!!!!


Cuando pueda te subo una, es que pedi varias cosas mas en la tienda de electronica y ire a recogerlo cuando este todo, saludos.
Subir
hernansrv
#47 por hernansrv el 15/03/2011

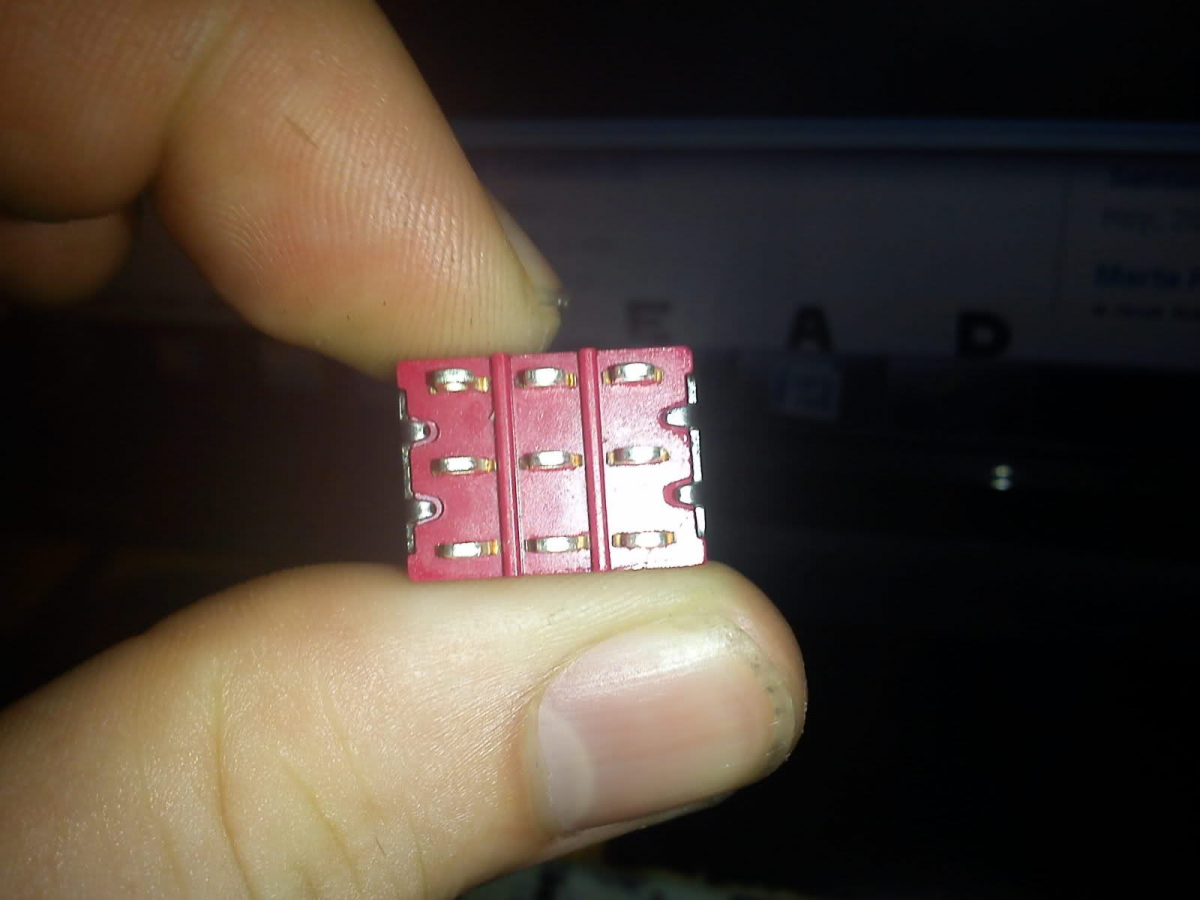

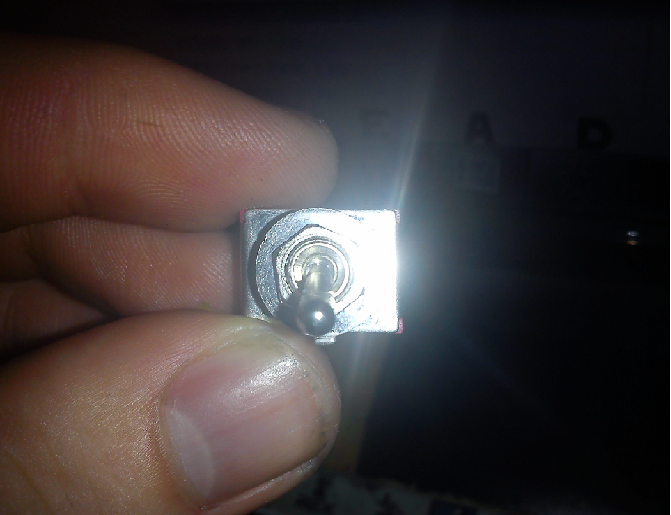

¿este me valdria?, es lo unico de 9 pines que he encontrado, avisadme lo antes posible, si no valiese lo devuelvo, que no ha sido muy barato.
Subir
godsavemetal
#48 por godsavemetal el 15/03/2011
Ea ta recontralucinante pensé que no existía eso solo en mis sueños!!! no taaré soñando!! no eso no es es un togle switch o switch de palanquita; es uno de presión no lo conoces es este:
Y este es el tipo de conección interna que tiene:
En mi país solo se encuentra esto es un 2pdt horizontal:

Cualquiera de los dos sirve!!!! a ver si le sacas un impreso y se lo mostras al que te vende de repente lo vió pero no sabe como se llama!!!!!
Subir
