Este post ya lo publiqué en el hilo del JCM hace unos días, pero tony me dijo que había un hilo específico para el Fender, así que aquí lo pongo también. No seguí exactamente el esquema de Tony. partí del suyo pero simplifiqué algunas cosas. Por ejemplo, en lugar de rectificar y regular la tensión de alimentación de caldeo, meto directamente 12v de alterna a la válvula.
Hola compañeros.
Hoy he montado un Fender Twin Reverb según el esquema de la trilogía de Tony y ha funcionado perfectamente. Tuve un par de errores tontos que finalmente pude solventar. suena bastante bien. No es el JCM800 desde luego. Es otro rollo. A mí personalmente me gusta menos, pero conviene tener una paleta variada de sonidos. Lo que me ha sorprendido es el volumen que tiene para llevar un único triodo. Y que satura si de das caña al gain, aunque es más apropiado para limpios, claro.

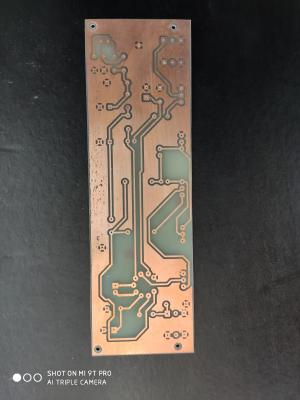

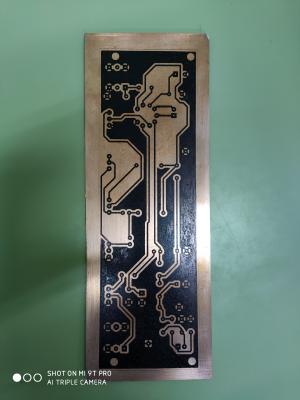

La PCB la hice por el método plancha, previamente diseñada en Kicad. Tengo el proyecto completo, por si alguien lo quiere, Voy a subirlo a Dropbox y os dejo el enlace.
https://www.dropbox.com/sh/ymxu89yfd6tqi22/AAApm4C8j5rWxv80f6PXUYO-a?dl=0
La válvula es una 12AX7 alimentada a 12v de alterna. Pero si se quiere hacer con una 6n2P basta con meter 6v (añadiendo un tercer trafo con salida 6v) por los bornes KRE de dos posiciones que van a las patas 4 y 5(donde están los cables rojos).
Es mi primera placa 100% manual y desde cero, y además por primera vez he utilizado potenciómetros y jacks de soldar directamente en PCB. Mucho menos trabajo que los otros que hay que cablear. Además evitas apantallamientos y rollos.

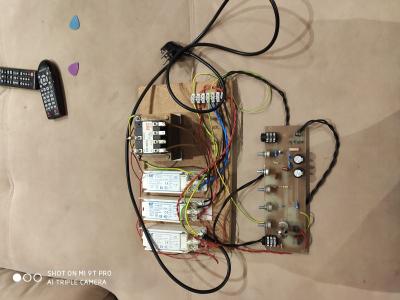

De momento los trafos los tengo aparte, como veréis en las fotos, pero voy a montarlos en una caja con su mueble ,su faceplate, sus potes, interruptor, y demás.
El siguiente paso es repetir éste mismo pero modificando el Tonestack para que se acomode mejor a un amplificador de bajos y añadirle una etapa de salida SE o PP montándolo todo en formato combo con un cono para bajos.

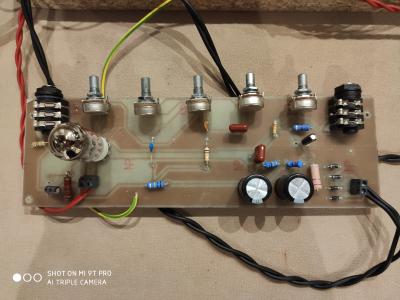

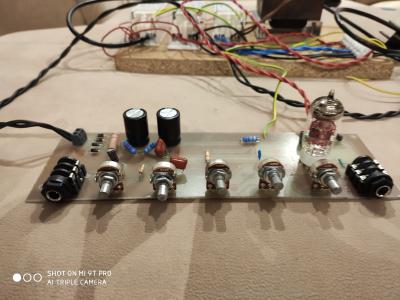

Os dejo unas fotos
Hola compañeros.
Hoy he montado un Fender Twin Reverb según el esquema de la trilogía de Tony y ha funcionado perfectamente. Tuve un par de errores tontos que finalmente pude solventar. suena bastante bien. No es el JCM800 desde luego. Es otro rollo. A mí personalmente me gusta menos, pero conviene tener una paleta variada de sonidos. Lo que me ha sorprendido es el volumen que tiene para llevar un único triodo. Y que satura si de das caña al gain, aunque es más apropiado para limpios, claro.
La PCB la hice por el método plancha, previamente diseñada en Kicad. Tengo el proyecto completo, por si alguien lo quiere, Voy a subirlo a Dropbox y os dejo el enlace.
https://www.dropbox.com/sh/ymxu89yfd6tqi22/AAApm4C8j5rWxv80f6PXUYO-a?dl=0
La válvula es una 12AX7 alimentada a 12v de alterna. Pero si se quiere hacer con una 6n2P basta con meter 6v (añadiendo un tercer trafo con salida 6v) por los bornes KRE de dos posiciones que van a las patas 4 y 5(donde están los cables rojos).
Es mi primera placa 100% manual y desde cero, y además por primera vez he utilizado potenciómetros y jacks de soldar directamente en PCB. Mucho menos trabajo que los otros que hay que cablear. Además evitas apantallamientos y rollos.
De momento los trafos los tengo aparte, como veréis en las fotos, pero voy a montarlos en una caja con su mueble ,su faceplate, sus potes, interruptor, y demás.
El siguiente paso es repetir éste mismo pero modificando el Tonestack para que se acomode mejor a un amplificador de bajos y añadirle una etapa de salida SE o PP montándolo todo en formato combo con un cono para bajos.
Os dejo unas fotos
Alejandro, ni soy buen guitarrista ni tengo micrófono en condiciones para capturar sonido. Y además soy muy cortado para eso de tocar en público. así que para subir unos cortes dame un poco de tiempo.
Quería pediros un favor a todos los del hilo: Seguro que alguien ha subido ya, pero me he mirado gran parte de éste hilo y de otro en el que se habla de etapas Single ended y push pull y no he visto ningún esquema . Se habla de ello pero no veo esquemas. seguro que están, pero no los encuentro.
Me he decidido por un clase A, es decir Single ended. Algún buen samaritano puede ponerme un esquema de una etapa de salida Single Ended para añadir a éste previo?. Y también que válvula me recomendáis para la salida ( si puede ser una opción alimentando a 6v y otra a 12 v). Supongo que para esto denbe ser un pentodo, verdad?
Gracias de antemano.
Quería pediros un favor a todos los del hilo: Seguro que alguien ha subido ya, pero me he mirado gran parte de éste hilo y de otro en el que se habla de etapas Single ended y push pull y no he visto ningún esquema . Se habla de ello pero no veo esquemas. seguro que están, pero no los encuentro.
Me he decidido por un clase A, es decir Single ended. Algún buen samaritano puede ponerme un esquema de una etapa de salida Single Ended para añadir a éste previo?. Y también que válvula me recomendáis para la salida ( si puede ser una opción alimentando a 6v y otra a 12 v). Supongo que para esto denbe ser un pentodo, verdad?
Gracias de antemano.
#403 Bueno a mi me pasa igual con lo de las muestras de audio,,, yo estoy en modo aprendizaje con la guitarra y con los amplis,,, jejej
Entonces sin presiones,,, si te apetece y te animas un día pues perfecto,,,
En single ended es un pentodo por lo que son 6vac y en push pull son dos por lo q puedes alimentarlos en paralelo a 6vac ò en serie a 12vac los filamentos,,,
Te recomiendo que veas este hilo ya que yo aprendí mucho sobre la etapa,,, en el inicio están los esquemas y hacia la mitad está el esquema un poco modificado de cómo lo hice para adaptarlo al preamp del jcm800 todo esto con la ayuda entre otros de TonyGT
Te dejo el enlace,,,
https://www.guitarristas.info/foros/amplificdor-jcm800-6w-20-euros/306519
Entonces sin presiones,,, si te apetece y te animas un día pues perfecto,,,
En single ended es un pentodo por lo que son 6vac y en push pull son dos por lo q puedes alimentarlos en paralelo a 6vac ò en serie a 12vac los filamentos,,,
Te recomiendo que veas este hilo ya que yo aprendí mucho sobre la etapa,,, en el inicio están los esquemas y hacia la mitad está el esquema un poco modificado de cómo lo hice para adaptarlo al preamp del jcm800 todo esto con la ayuda entre otros de TonyGT
Te dejo el enlace,,,
https://www.guitarristas.info/foros/amplificdor-jcm800-6w-20-euros/306519
classic50s escribió:No seguí exactamente el esquema de Tony. partí del suyo pero simplifiqué algunas cosas. Por ejemplo, en lugar de rectificar y regular la tensión de alimentación de caldeo, meto directamente 12v de alterna a la válvula
Todo un acierto, yo en su día no lo hice, pero hoy lo haría así sin dudarlo.
