¡Fender twin+champion preamp sin ruido por 15€!

¿Pero eso que comentas del crunch no es con el switch de la pata a tierra del MID?

Ah, sí. Perdona.
Cierto

El cable yo pongo cable de 0.75mm, todo lo demas que comentas yo en mi experiencia lo veo bien.

Sobre el tema de la tierra. Hay que unirla a la masa de la PCB?

Si, lleva la masa a la tierra del enchufe, a esa tierra puedes tambien conectar los chasis de los trafos, el chasis del gabinete que le hagas al preamp si se lo haces tambien.


Y si construyes una etapa tipo el84 de 5w, de la salida del altavoz uno va a masa.

¿Como veis estás cajas para estos previos?
Creo que podrían ser perfectas ¿no?

https://es.aliexpress.com/item/4000039083880.html

Entiendo que la tierra habría que engancharla al chasis, ¿podría ser peligroso/negativo al tener el metal con posibilidad de tocarse? Lo digo como normalmente los amplis son de madera...

A ver qué os parece a vosotros

Hola, pues yo te diría que te hicieras un croquis con el montaje y las medidas de la placa y trafos,,, dejando espacio para el cableado y potes si van fuera de la pcb, así tendría las dimensiones del ancho y el largo,,,

Luego la altura,,, si es solo una válvula, la del previo no se calienta mucho,,,
La altura de la pcb con respecto al chasis, el zócalo de la válvula y la propia válvula,,, 1cm + 2cm + 5cm
Medidas aprox. en total 8cm, yo no la cogería de menos de 11 o 12cm, pero bueno si lo pillas de 10cm tampoco pasa nada,,, medidas interiores claro.

Con esta altura yo creo q no tendrán problemas tampoco los alógenos que se calientan mucho, pero yo no he llegado a utilizarlos, son los que me generan más dudas dentro de un chasis pequeño.

Lo de la masa al chasis yo creo que sin dudarlo,,,

Princi, estas hecho un experto socio, jeje.

Si te lo haces bien ordenado y limpio, cables AC trenzados y tal, ni habria problema en poner los trafos juntos con la pcb, pon toma de tierra a los chasis, incluso hay amantes del papel albal ese de aluminio, ya esta la patente, no me importa por que la de los halogenos es de mi popriedad.

Lo de la caja dependiendo de tu habilidad, lo puedes hacer en una caja ajustada, yo al principio no era capaz, ahora ya tengo mas soltura metiendo cosas en muebles pequeños.

Gracias a los dos! Lo intentaré, porque me gustaría tenerlo en una caja lo más pequeña posible. Ya os contaré cómo lo hago

Tonyguitar escribió:

Princi, estas hecho un experto socio, jeje.

No, no,,, q va!!! Jajaj

sdiazmun escribió:

me gustaría tenerlo en una caja lo más pequeña posible

Ahi la mañan que tengas y la habilidad de trabajar electronicamente juega un papel muy importante, con eso me refiero a que puedes saber mucho de electronica y no ser capaz de meter un pedal en una caja de las grandes, o ser un plagiador de esquemas y tener mucha habilidad para meter un circuito en un espacio reducido, ahi esta el meollo compadre.

princi escribió:

No, no,,, q va!!! Jajaj

que si hombre jeje.

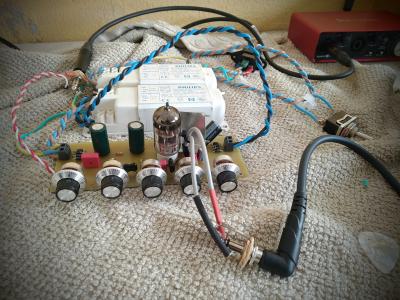

Pues esto parece que ya está y parece que todo OK. Cero ruidos y un buen sonido. Todos los potes responden bien y demás
Lo único que si noto que es quizas las cuerdas mas agudas no suenan limpias 100%, ¿os cuadra?

Gracias a todos por vuestra ayuda!! Ahora a ver si soy capaz de meterlo en una cajita jejej

Os dejo un par de audios, para que me deis opinión, por si hay algo raro

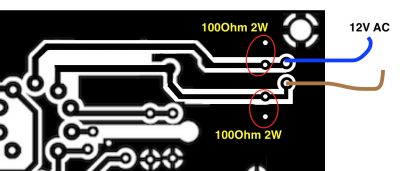

#560 Sobre el tema de alimentar con AC, a ver si me pudierais comentar si el cambio en la PCB qué adjunto sería correcto para ello. Es que tengo que montar otro de estos, y quería hacerlo alimentando con alterna
