Los del foro nos vamos a currar un clon del jcm800 a 18w

En principio creo que este es el sonido
https://youtu.be/iW8OqT1nhgQ
High

Low
https://youtu.be/Eu4rPXZPmRA

Muy buena iniciativa, hay que mirar de pulir bien ese schematic.

https://youtu.be/rf2Hs4fXc3Y

Para mods, se me ocurren algunas.

Para mi, el tonestack que lleva tiene muy poco control. Yo lo cambiaría por un Baxandall, que aunque solo tiene de bajos y agudos, la amplificación y atenuación es muy superior y da mas juego. Alguno dirá y si quiero mas medios, pues bajas en la misma proporción los graves y agudos. Para Mas info sobre baxandall: http://www.duncanamps.com/technical/tonestack.html

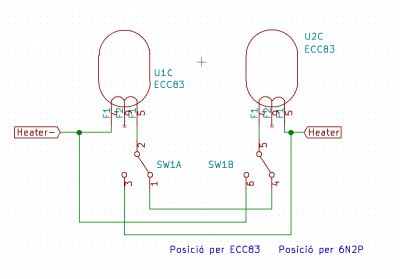

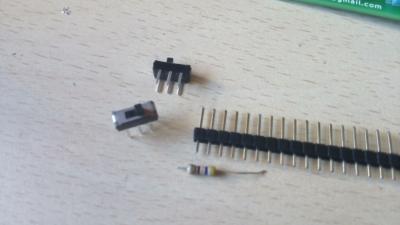

Otra mod es poner un selector DPDT, o con jumpers, para seleccionar alimentación filamentos para ecc83 o 6n2p, os pongo un esquema del que yo utilice para una placa que me hice.

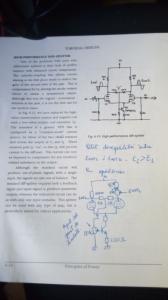

Otra seria para el Smith Splitter o etapa diferencial, la que ataca la etapa de potencia. La estándar se utiliza simplemente por que es mas fácil, o mas barata de montar, pero la señal que entrega es poco simétrica. Hay quien utiliza una fuente de tensión negativa extra en vez de gnd y se mejora bastante. Yo acostumbro a utilizar una idea que saqué de un libro de Kevin O'connor, que se usa una fuente de corriente con un trt BJC y con realimentación. El balance es muy bueno, sigue sonando a válvula y a veces puedes prescindir de realimentación en la etapa de potencia. Os pongo un gráfico extraído de su libro.

La última mod seria utilizar como trafo de salida uno ultralinear, suena mejor y te ahorras el filtrado de la segunda reja.

Gran aporte toni.kt88

A ver cuando tengo un poco de tiempo y hago un esquema a mano alzada.

#5 Ok, mucha suerte con el proyecto y cuidadin con la alta tensión.

Mil gracias a todos

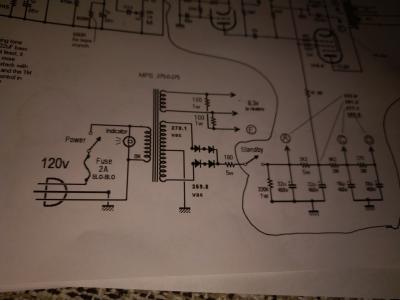

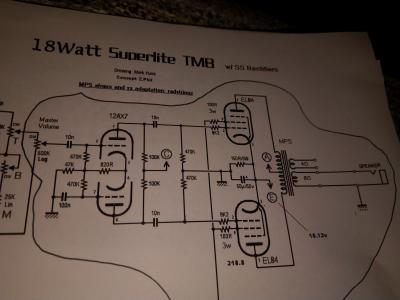

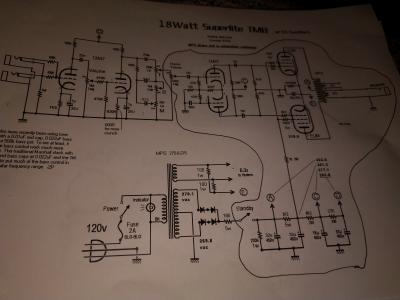

Aqui dejo una imagen de 18w superlite
Lógicamente solo iria la parte de la etapa son componentes faciles y esta etapa suena brutal.

Lespaulhc escribió:

https://youtu.be/rf2Hs4fXc3Y

Te aviso que en ese video el altavoz y la guitarra son un 80% del sonido, suena bien de cojones.

Bueno os dejo una prueba perdonar por los sonidos malos hoy aparte de que toco poco hoy no prepare nada es mas que nada una prueba de lo que seria el jcm y la etapa push pull.https://youtu.be/c2unhjms8ss

#22 claro Tony esque deberá de ser asi yo cuando monte los demas amplis no me di cuenta de su calidad hasta que puse los celestion y eso que no es un v30...y mis guitarras son chinorris tengo una yamaha decente pero soy tan perro ke por no sacarla del estuche uso la otra jajsja.esta semana prometo hacer un video con la yamaha y el jcm y el amp superlite 18w.
