Los del foro nos vamos a currar un clon del jcm800 a 18w

Si tony eso podria ser la solucion o el master.o tambien poner boca abajo la pcb jajajja.

#309

Es muy interesante el hilo,,, y tengo dos trafos "perfectos" para probar el ampli,,,

Pri. 220vac 110vac 0
Sec. 9vac 0 9vac 1,6A

Pri. 220vac 110vac 0
Sec. 9,5vac 0,5A

Pero no se si me arriesgare, eh! tengo que estudiar más el tema,,, jejej

Prefiero gastarme el dinero en un trafo,,, que cargarme las válvulas y tener que comprarlas otra vez jejej

Bien pensao princi
No es lo mismo..piensa que un trafo salida es super exacto y al ser push pull mas aun.Vale la pena comprarlo te lo digo yo que he bobinado unos cuantos.
Por cierto el pot hice las pistas al reves ahora lo vi.Asi que fallo mio.

Voltage de la pcb
Pads
322v...254vdc
300v...nada este no va.
277v...212vdc
205v....211vdc...
Mods que hice a la pcb
R13...puse 100r
Mods para ganar voltaje
R8...r9...r1....bajar y probar.
En el +B...(tap central)hay 252vdc.
El equipo al arrancar llega a 311vdc una vez hay caldeo unos 252vdc...
Para 18w...322vdc....con 252vdc????
No se si se entiende.voy a probar sonido.

El pad que pone 300v en la pcb se mide en la 1k 3w.ese pad no lo empalme.osea es gnd.

Malas noticias...me toca repasar la pcb junto el portátil..acabo de probarlo y sonar suena con potencia pero..los errores son estos a simple vista..
Vol...al reves
Master...al reves logico...
Tonesctack...no se aprecia
Presence....no noto nada
Gain....ni mijita..
Hi low....funciona
Bosst funciona
Debo revisar la pcb ...sorry.
Pues puede ser también alguna soldadura...saludos.

Bueno a simple vista cuando haces el esquema y le das a generar pcb los pots del esquema si los inviertes en el dibujo te genera los pots al reves de ahi que el pin 1 sea el 3...estoy revisando todo y el esquema parece estar bien la pcb la testee y tambien
Luego pasare al metodo mecanico repasar pistas en la montada...si tubiera un error no funcionaria y habria corto por ese tema vamos bien.

Bueno asi por encima es un fallo de los pots entre gain y vol y master.
Me da la sensación que el 1nf se junta con un 22nf de la out de el vol.
Ya que medi pin 1y 3 de lis pots y esos 3 me marcan 20k.entre pin 1 y 3 deberian marcar su valor máximo.

Del gain patilla1 ó 3 no se cual, pero la que va a 1nf en ese pin esta en "contacto" con la pista del condensador de 22nf, hay corto,,, lo he medido

Lespaulhc escribió:

tambien poner boca abajo la pcb jajajja.

jajajaja eso no creo, no?
O si?

Si eso lo iva a contar ahora el u16(22nf)
Debe ir al pot bass pin del medio y yo me equivoqué y lo puse en pin 2 del vol.

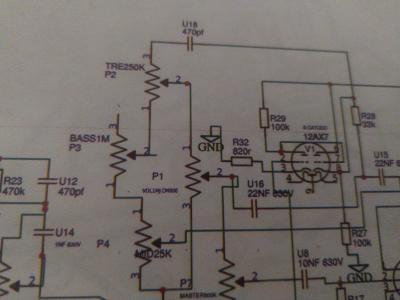

Me equivoqué en este esquema.de la foto.

Hay que hacer esto para que funcione ...luego lo probare...
Hay que cortar entre el 22nf y la out del pin2 del pot vol.(cara atras pcb)
Y hay que cortar el 1nf ya que roza esa pista(2 cortes)la pista es la misma que tiene marcada 2 equis (x) al lado del bass...
Luego hay que puentear pin 2 del vol con el master pin 1(derecho)donde pone return.y luego unir el 22nf de antes desde el pad de send(aprovecho ese pad)hasta el pin derecho del treble.
Con eso debería estar ya.
