Los del foro nos vamos a currar un clon del jcm800 a 18w

#946 Entonces tengo que llevar el negativo del conector de salida que es el negativo de la pantalla a masa también?

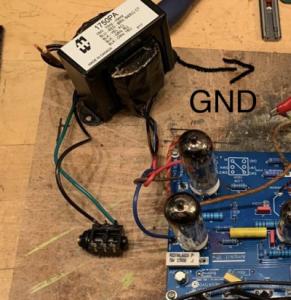

Subo una foto,,, he dibujado donde tengo la masa conectada ya que en esa foto no la había conectado todavía,,,

Pero tal y como está, es del cable oscuro negativo a masa y del positivo el verde a la pcb 8ohms

Sería de esa forma?

Desde el trafo a la clavija jack hembra, donde conectas el altavoz, ahí va cable de 1,5 paralelo.
Nada de apantallado.
Eso es en los previos, que aún tienen señal poco amplificada y subceptible de simpatizar con cualquier ruido cercano. Osea amplifica el ruido también.

En una etapa de potencia solo hay cable apantallado es de la Clavija hasta la conexión de la placa donde entre la señal.


Las hembras de jack de altavoces, deves poner cable rígido.

Si, por eso ahí no había hecho nada,,, así ha estado funcionando,,,
El tema es que ahora tengo que poner a esa clavija dos cables más,,,
Del positivo a la pcb 8 ohms para la retroalimentación

Y del negativo también a masa del trafo de salida??
Esto último es lo que no me había enterado no?

OK.
El cable de alimentación de 230v, tiene 3 cables.
La tierra, el amarillo y verde, este, tal cual lo tienes, deves conectar un cable amarillo y verde, hasta el chasis del trafo y al cable negro de la Clavija.

Asegúrate de hacer buenas para no perder potencia.

Lija un ajugero del chasis del trafo, donde van lis tornillos de sujeción, y lo conectas ahí, con una clavija o soldado el cable con estaño.

Perdón realimentacion!!! No retroalimentación,,,

Si, esos dos puntos a tierra si.

#953 es el trafo de salida el de la foto

Ok, esta claro,,,
si lo tuve que lijar como dices para poner una pinza a masa,,, lo mismo la pintura que utilizan en el trafo es metalizada pero no se, por si acaso lo lije

Muchas gracias

Claro, como cualquier trafo, o elemento metálico debe estar conectado a tierra.
Estamos hablando del chasis, no de los cables salvo el negativo.

Ya pero me lío con el negativo,,,

Pues, ve gradualmente, primera conecta a tierra el chasis del trafo. Verás como el ampli hace menos ruido.
Después desde ese punto al negativo.
Todos los amplis van así.
O deverían ir.
