Los del foro nos vamos a currar un clon del jcm800 a 18w

Tengo jeringa, pero si ya me cuesta quitar una resistencia... bueno, hay que aprender. La proxima vez tendre que fijarme mejor anres de soldar

Y otro consejo leeros el hilo antes de seguir o la seguireis cagando.te cuesta menos tiempo.que si la cagas.lo bonito de este trabajo es entender lo que ves y haces ...no soldar a saco y que en media hora funcione...es un consejo para todos inclusive yo mismo tube que ir despacio.

Vuelvo a recordaros que esto no es un juguete...es cosa seria a 300vdc
Aunque la pcb este bien antes de manipularla comprobar que no hay tension acumulada.y aun asi usar un destornillador y hacer corto antes de manipular.

Perdonar ayer es que ya estaba muy cansado y me fui a dormir,,,

Pero no entiendo muy bien por que tiene que desoldar los zócalos,,, que más da que no coincidan los números, lo importante son los números de la pcb que son los que “mandan”, si los pad del zócalo encajan en los agujeros de la parte correcta de la pcb pues ya está, es un simple zócalo,,,
Los dos zócalos que ha puesto están bien puestos,,, vale que no coinciden los números,,, pero lo que vale es la numeración de la placa,,, para eso hay una “apertura” entre pines para indicar la posición correcta, que más da que el 1 del zócalo vaya al 9 de la placa, lo importante es poner la lámpara en los pines que marca la placa no se si me explico,,,

Perdonar que enrede pero es que no lo entiendo

Mira coge un zocalo marca el el pin 1 y 9 y soldalo al reves si no te que da igual que los numeros de la pcb no valdra inviertes los pines.Asi de facil.

Si que es un poco lioso el tema,,, pero es que los zócalos que ya ha puesto en la pcb yo los veo bien, aunque no coincida la numeración del zócalo con la placa,,,

La placa solo te permite poner el zócalo de una manera,,, al margen de la numeración del zócalo,,,

https://youtu.be/zcQL0x1TsHk

Todo depende de si se ha diseñado la PCB para poner las válvulas en la misma cara que los componentes o en diferente cara.

Felicidades por el montaje de la placa, pero hacia el final del vídeo pones el gain al máximo y con el booster, y tiene poco gain. Tendrás que revisar que todo esté bien puesto. No te habrás dejado de poner, o falso contacto, con el primer condensador de cátodo, o alguna resistencia de cátodo o de ánodo.

Puff cuando hice la pcb con ácido para el de 6w la tuve q hacer dos veces por esto mismo,,, me lie pero bien, menos mal q era la pcb de la etapa de potencia y era una pcb pequeña,,,

Muchas gracias por el vídeo,,,

#836 pues puede ser que haya hecho algo mal, tengo que revisar la electrónica,,, sobretodo medir que no lo he hecho

Y podría ser que tuviera el máster bajo?
Y aunque el gain y el volumen este alto, al estar el máster bajo no satura, es que pienso que este puede ser el problema,,,

Muchas gracias por decirme esos “puntos clave” a revisar

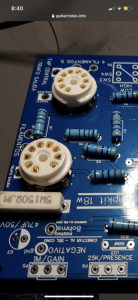

Si el tema de los zócalos del amigo Ted, es que yo los veo bien puestos aunque la numeración del zócalo no coincida con los de la placa,,,

Joder esa es la pcb de ted eso esta bien asi yo pensaba que habua soldafo los zocalos por debajo de la pcb.Eso esta bien y los numeros tambien.
