Metele turbo a tu guitarra, SUPER HARD ON by zvex integrado en la guitarra

kowe90
#25 por kowe90 el 03/02/2010
Mi primera prueba, aun no la he probado y creo que tardare en poder probarla, ya que la guitarra a la que se lo voy a poner, la estoy rehaciendo entera y falta barnizarla:
[ Imagen no disponible ]
Mil gracias rasta_maleek :yahoo:
Subir
OFERTASVer todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • -39%
    Headrush MX5
    298 €
    Ver oferta
  • -39%
    Boss RV-200 Reverb
    159 €
    Ver oferta
Dr.Maligno Tech
#26 por Dr.Maligno Tech el 03/02/2010
kowe90 escribió:
Mi primera prueba, aun no la he probado y creo que tardare en poder probarla, ya que la guitarra a la que se lo voy a poner, la estoy rehaciendo entera y falta barnizarla:
http://farm5.static.flickr.com/4049/4328313018_02e9231f29.jpg
Mil gracias rasta_maleek :yahoo:


Una sugerencia, has puesto del revés el transistor, esta en posición de el BS-170P, el de precisión, que lleva el patillaje en sentido contrario, y ciudado con estos fet, se estropean con la estática, deberías poner un zócalo.
Subir
kowe90
#27 por kowe90 el 03/02/2010
Ya decia yo que era raro que todo saliera bien a la primera, jajajaja
Voy a darle la vuelta y buscare zocalos.
Gracias ;)
Subir
lilu_mazzolla
#28 por lilu_mazzolla el 03/02/2010
hola como se aria esto pero embes de meterlo en la guitarra hacer el pedal? yo soy 000000 electronica!

como lo tengo que hacer?donde pongo la bateria y los jacks!!

AYUDA!!!
Subir
Dr.Maligno Tech
#29 por Dr.Maligno Tech el 04/02/2010
lilu_mazzolla escribió:
hola como se aria esto pero embes de meterlo en la guitarra hacer el pedal? yo soy 000000 electronica!

como lo tengo que hacer?donde pongo la bateria y los jacks!!

AYUDA!!!


buenas lilu, te explico.
este es el proyecto explicadito.



sacas un fotocopia y te acercas a la tienda de componentes de electronica que halla en tu provincia, si puedes o conoces a alguien argentino de aki de el foro o algun amigo que comprenda algo de electronica que te acompañe, o lo que quieras, es por que tengas mas ayuda.
Los componentes estan el la imagen adjunta, tambien necesitarias una caja de aluminio o algun alojamiento para este pedal, si no encontraras, ya te digo yo otros sitios.
No desesperes que es facil.
como pulsador nacesitas uno de 9 patillas para true bypass o uno de 6 para encender el pedal sin luz o utilizar un circuito de encendido(ya te ire contando a lo largo de el proyecto).
Tambien te hara falta un soldador de 40w o 30w, estaño de ese finito y cable de cobre tambien finito.
---------------------------------
tambien necesitaras una placa vero de pistas horizontales.
Subir
Coco
#30 por Coco el 04/02/2010
rasta_maleek escribió:
buenas lilu, te explico.
este es el proyecto explicadito.



https://files2.soniccdn.com/old/1140704b6b122ee9806.gif
sacas un fotocopia y te acercas a la tienda de componentes de electronica que halla en tu provincia, si puedes o conoces a alguien argentino de aki de el foro o algun amigo que comprenda algo de electronica que te acompañe, o lo que quieras, es por que tengas mas ayuda.
Los componentes estan el la imagen adjunta, tambien necesitarias una caja de aluminio o algun alojamiento para este pedal, si no encontraras, ya te digo yo otros sitios.
No desesperes que es facil.
como pulsador nacesitas uno de 9 patillas para true bypass o uno de 6 para encender el pedal sin luz o utilizar un circuito de encendido(ya te ire contando a lo largo de el proyecto).
Tambien te hara falta un soldador de 40w o 30w, estaño de ese finito y cable de cobre tambien finito.
---------------------------------
tambien necesitaras una placa vero de pistas horizontales.


¿Con que programas sacas los dibujos esos de circuitos?
---------------------------------
Antes pregunto antes lo veo....el "freeware Diy Layout" ya me lo he descargado de aquí: http://www.softpedia.com/progDownload/DIY-Layout-Creator-Download-106597.html
Subir
lilu_mazzolla
#31 por lilu_mazzolla el 05/02/2010
a ok!!! :ok: gracias!!!:aplausos: pero yo no con led indicador como vendria a hacer asi:
o es de otro modo? a otra cosa como me dijiste que si no es con led indicador tenia que un pulsador de 6 como irian los cablesitos?
los cables tienen que ser de esos colores si o si? a mi play tiene un transformador de 8.5 no lo podria utilizar? poniendo un enchufe enves de el clip de la pila? a si no anda o esta mal algo se puede arreglar? si esta mal como te mencione antes se puede dañar el ampli o algo porque vi en el foro que a uno le dejo de andar el amplificador,
a por ultimo que es esto?:
cf64fd833484b17f29fd9cf6a2d56-577008.gif a otra cosita que me olvide vi que en la placa tiene unos puntitos negros eso lo tengo que hacer yo como en la pcb o no es nada es solo del dibujo? gracias!!:saludo:
---------------------------------
vendria a ser asi sin led:
estan bien conectados los cables porque los puse al azar? corrijanme si algo esta mal porfavor! sino voy a meter la pata :)
Subir
Coco
#32 por Coco el 05/02/2010
Lo de los circulos es solo en el esquema. Lo que si tienes que tener en cuenta es que tienes que interrumpir el contacto entre los pines 4 y 5. En tu esquema anterior vienen pintados.
Subir
Dr.Maligno Tech
#33 por Dr.Maligno Tech el 05/02/2010
lilu_mazzolla escribió:
a ok!!! :ok: gracias!!!:aplausos: pero yo no con led indicador como vendria a hacer asi:
https://files2.soniccdn.com/old/1665164b6b3ed0e737a.gif
o es de otro modo? a otra cosa como me dijiste que si no es con led indicador tenia que un pulsador de 6 como irian los cablesitos?
los cables tienen que ser de esos colores si o si? a mi play tiene un transformador de 8.5 no lo podria utilizar? poniendo un enchufe enves de el clip de la pila? a si no anda o esta mal algo se puede arreglar? si esta mal como te mencione antes se puede dañar el ampli o algo porque vi en el foro que a uno le dejo de andar el amplificador,
a por ultimo que es esto?:
https://files2.soniccdn.com/old/1665164b6b545d8e3be.gif a otra cosita que me olvide vi que en la placa tiene unos puntitos negros eso lo tengo que hacer yo como en la pcb o no es nada es solo del dibujo? gracias!!:saludo:
---------------------------------
vendria a ser asi sin led:
https://files2.soniccdn.com/old/1665164b6b654aea0f8.gif
estan bien conectados los cables porque los puse al azar? corrijanme si algo esta mal porfavor! sino voy a meter la pata :)

No esta bien cableado, el color no importa, solo es para distinguir los cables, esta tarde te subo la info que necesitas
Subir
albert_sanz_gx
#34 por albert_sanz_gx el 05/02/2010
eso eso, ¡queremos muerstras queremos muestras! jeje
Subir
Dr.Maligno Tech
#35 por Dr.Maligno Tech el 05/02/2010
Solo os puedo subir imágenes de momento, tengo el ordenador en el ensayo, estoy de premaketa, así que el audio......
Subir
Dr.Maligno Tech
#36 por Dr.Maligno Tech el 05/02/2010
bueno, esto no es para ta, empecemos con to con unas imagenes.

Modelo original de el señor Zachary Vex.


Este pedal fue unos de los primeros que zvex saco al mercado, su precio era unos 300 dolares usa, y en placa vero horizontal, vereis:


Aqui vereis facil como va el cableado, ademas tambien lo vereis en una imagen del circuito completo.


en esta imagen se ve perfectamente el circuito con el transistor BS-170P, tipo de transistor de precision y dificil de encontrar, en mas comun es el BS-170, y se coloca del reves, y son muy sensibles a la electricidad estatica, OJO!!!, y utilizar siempre un zocalo para poder quitarlo si esta falluto, comprar varios, puede que os los den rotos en la tienda.

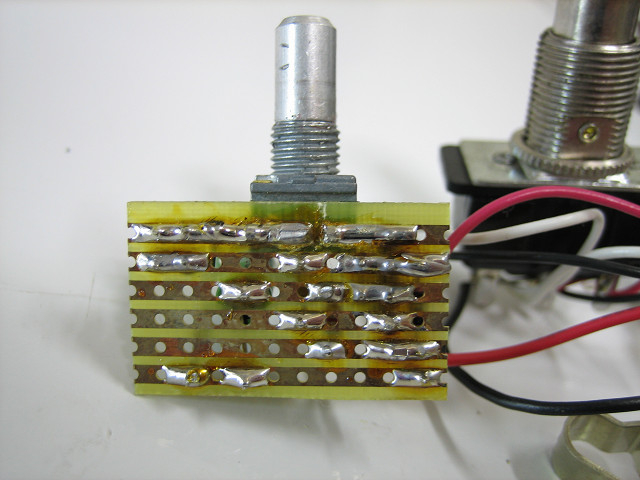

una vista por la cara de las pistas.
Fijaros que el pedal original de zvex tiene dos jacks de salida, si no lo necesitais no hace falta que lo coloqueis, asi ahorrareis un jack.

este es el circuito en diy layout, sin led y con pulsador de seis patillas, especial para Lilu, que asi se aclarara mejor:Db94d85a40549a7a2e200e28156e8f-577306.gif

para los interesados de hacerlo en pcb


y tambien las pistas, el tamaño lo podeis sacar aproximadamente con los agujeros de la placa vero o directamente si imprimis del diy layout, tambien dejo el archivo


Bueno, a ver si cuando tengais algo terminado, subis fotikos y mptreses.

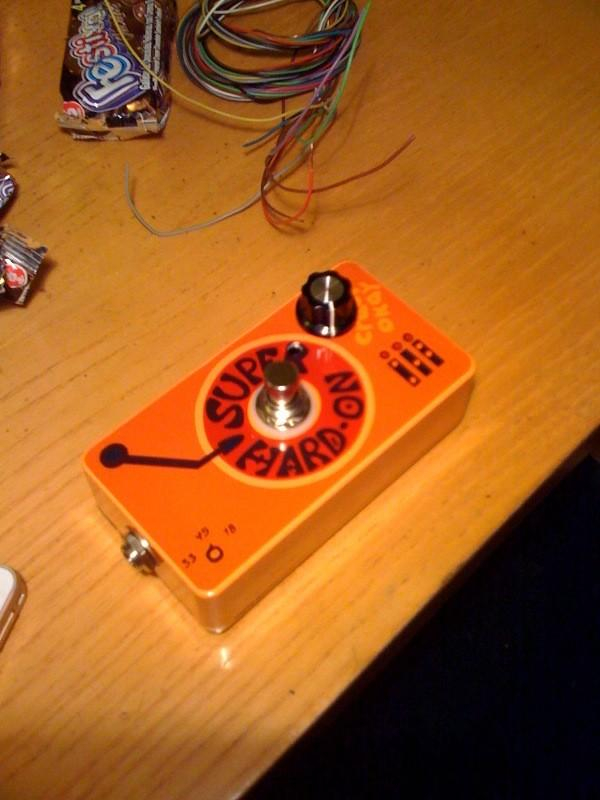

os dejo una imagen de el mio pa que lo jipeis.
tambien adjunto un pdf con las pegatinas, las podeis sacar con papel adhesivo para impresora laser.
Archivos adjuntos ( para descargar)
SHO.rar
SHO GRAFICOS.pdf
