Modificación T Rex Fuel Tank Junior

Traigo un pequeño proyecto. Los usuarios de las T Rex Fuel Tank suelen quejarse de que no traen botón on/off.

Además, esta es de las antiguas y el cable no se podía desconectar. Las nuevas lo traen, pero la verdad que es un cable bastante sencillo.

Esta es una muy buena fuente de alimentación pues aunque es la más pequeña de la serie, es la única T Rex en la que todas sus salidas se especifican como aisladas. 5 tomas de 9 voltios, suficientes para una pequeña pedalera.

La fuente en cuestión la compré de segunda mano y aunque funciona perfectamente tenía la pintura bastante marcada, así que pensé en hacerle esta simple modificación: instalarle un buen cable que se pudiese desconectar y también un botón on/off.

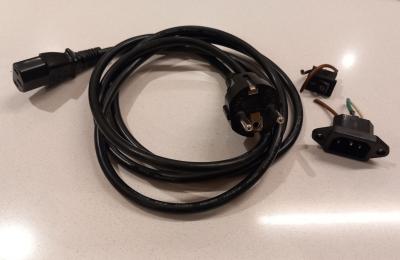

La modificación es bien sencilla. Pero me hace hasta cierta ilusión que aproveché los materiales de un viejo ordenador. Ni siquiera era mío: fui al punto limpio de mi ciudad y desmonté el botón y la clavija de conexión del cable de red, además de coger el cable de ese antiguo equipo.

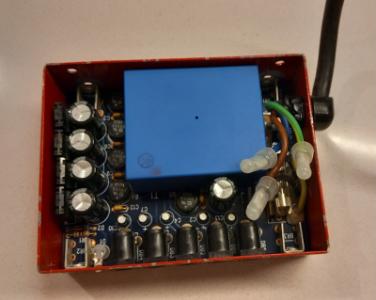

Este es el interior de la fuente. Muy compacta en tamaño lo que dificultaría bastante la instalación, sobre todo, de la clavija del cable de corriente. Quizá por ello a las nuevas le han puesto un cable que creo que no dispone de toma de tierra.

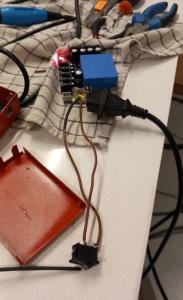

No entiendo bastante de electrónica, así que antes de nada hice las pruebas de conexión de cables. Me imaginaba que simplemente debía pasar una de las dos fases por cada pin del switch on/off.

Y en la clavija de corriente conectar ambas fases y la toma de tierra.

Prueba hecha y funcionaba perfectamente.

Como digo la fuente es muy compacta, así que comprobé que ambas piezas cabían en alguna esquina de la caja metálica.

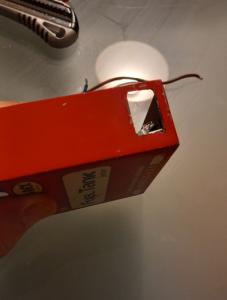

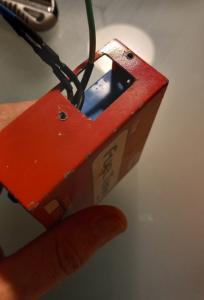

Marqué con un rotulador permanente y a cortar con mucha paciencia y precaución: primero con un disco de la dremel y luego limando para que encajen perfectamente y sin holguras.

Tampoco hay mucho más que contar, pues ya dije que se trataba de un pequeño proyecto.

En las conexiones de los cables instalo un poco de ese maravilloso tubo termo retráctil para que las soldaduras queden también bien aisladas.

Bastante justo pero consigo que ambas piezas quepan en la fuente, así que sólo queda ponerle la tapa y los tornillos.

Y ya por último, la foto final con la fuente montada y los pedales conectados. El gas ya aprieta y buscaré un par de ellos para completar las 5 conexiones, jaja.

Espero que a alguien le resulte útil, pues la verdad es que no he encontrado nada similar en la red, de ahí el motivo de publicarlo.

Esta sencilla modificación la hace mucho más práctica!

Un saludo.
