Os cuento:
Acabo de hacer una modificacion sencilla a mi AC15 que consiste en añadir un jack para acceder al altavoz interno. Para que me sirve esto? Basicamente tiene dos utilidades:
la modificacion es muy simple, y bastante reversible, excepto el agujero que he tenido que hacer para meter el jack. Hay gente que sacrifica el jack de "extension SP", pero yo he preferido conservarlo.
Las conexiones de la placa de jack al altavoz se hacen con un cable con fastons, asi que lo unico que hay que hacer es:
-Utilizar un jack con switch. Soldar cuatro cables, dos cortitos con conectores faston macho, y dos mas largos con faston hembra.
-Los dos hembra iran a la placas de conexiones, y los dos macho al cable que va al speaker.
-Hay que soldarlos de manera que los que van al speaker son los que hacen conexion cuando hay un jack insertado, y los otros van a la placa de conexiones
-Hacer un agujero en la rejilla para meter el jack.
La conexion esta hecha de manera que al meter un jack por ahi, se desconecta el ampli del speaker, asi que si se quiere utilizar como pantalla hay que hacerlo solo con el ampli apagado.
Aqui teneis unas fotos del proceso y resultado:
Detalle del jack:

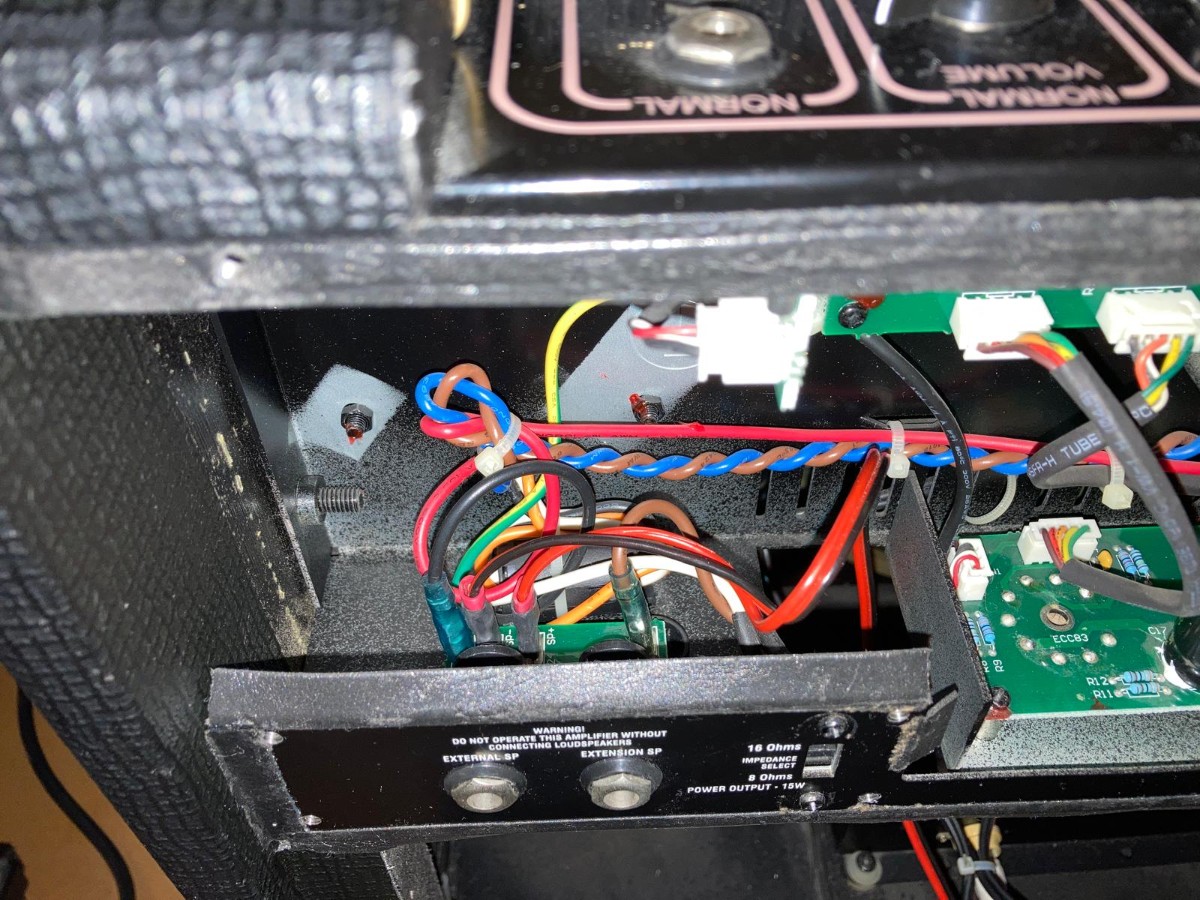

Aqui es donde hay que desconectar el cable del altavoz y conectar el cable que va al nuevo jack. Los cables rojos y negros son los nuevos recien instalados.
Y aqui el resultado final, y la conexion con una etapa de potencia.
En total, media horilla de trabajo o asi. Lo que mas tiempo se tarda es en desatornillar y atornillar la rejilla trasera (13 tornillos), y en hacer el agujero.
Saludos!
Acabo de hacer una modificacion sencilla a mi AC15 que consiste en añadir un jack para acceder al altavoz interno. Para que me sirve esto? Basicamente tiene dos utilidades:
- Ahora puedo utilizar un atenuador, utilizando la salida de altavoz externo, metiendo el atenuador y al nuevo jack al altavoz interno.
- Puedo utilizar el AC15 como pantalla para otros amplis que tengo (un JCM800 DIY de 6W, y una etapa Harley Benton). Voy justo de espacio en casa y no quiero tener otra pantalla para esto. Asi aprovecho el AC15 como pantalla.
la modificacion es muy simple, y bastante reversible, excepto el agujero que he tenido que hacer para meter el jack. Hay gente que sacrifica el jack de "extension SP", pero yo he preferido conservarlo.
Las conexiones de la placa de jack al altavoz se hacen con un cable con fastons, asi que lo unico que hay que hacer es:
-Utilizar un jack con switch. Soldar cuatro cables, dos cortitos con conectores faston macho, y dos mas largos con faston hembra.
-Los dos hembra iran a la placas de conexiones, y los dos macho al cable que va al speaker.
-Hay que soldarlos de manera que los que van al speaker son los que hacen conexion cuando hay un jack insertado, y los otros van a la placa de conexiones
-Hacer un agujero en la rejilla para meter el jack.
La conexion esta hecha de manera que al meter un jack por ahi, se desconecta el ampli del speaker, asi que si se quiere utilizar como pantalla hay que hacerlo solo con el ampli apagado.
Aqui teneis unas fotos del proceso y resultado:

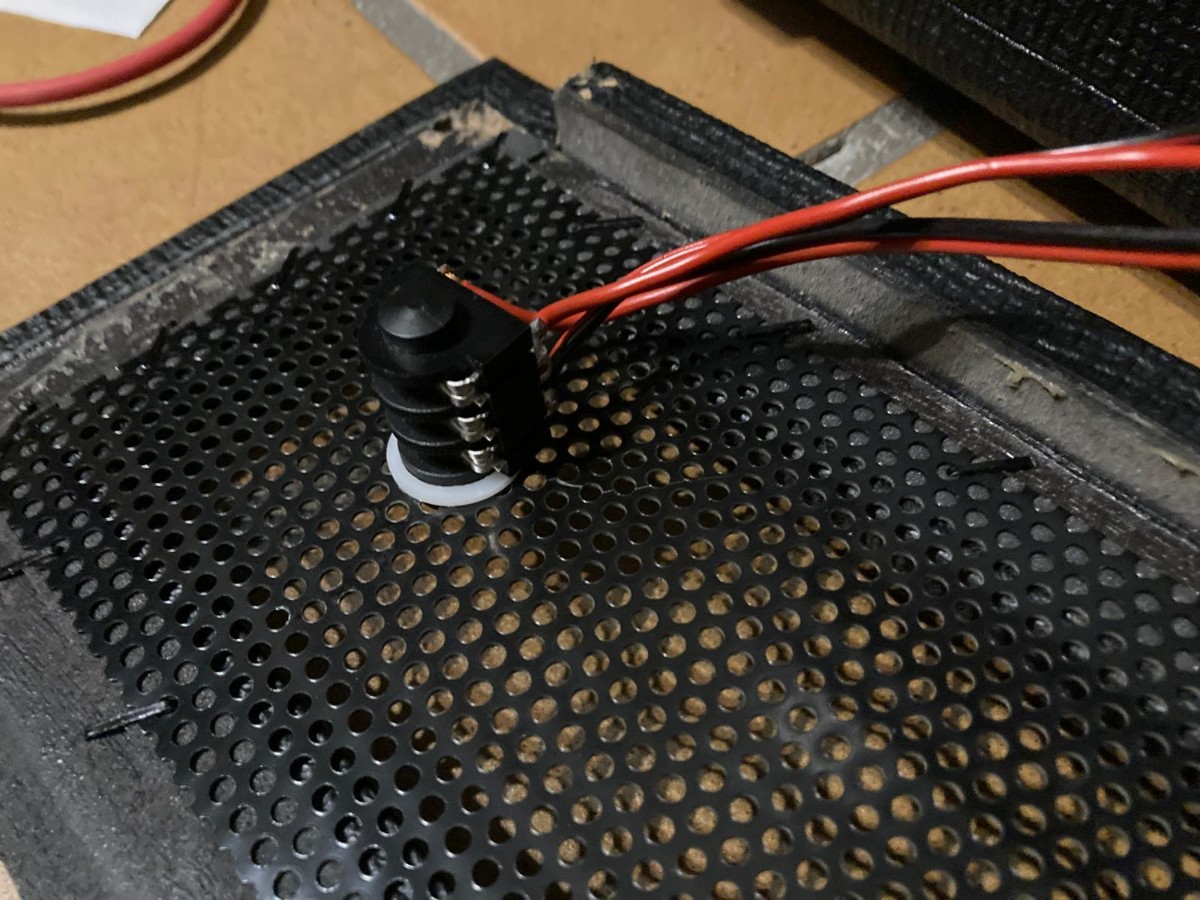

Detalle del jack:

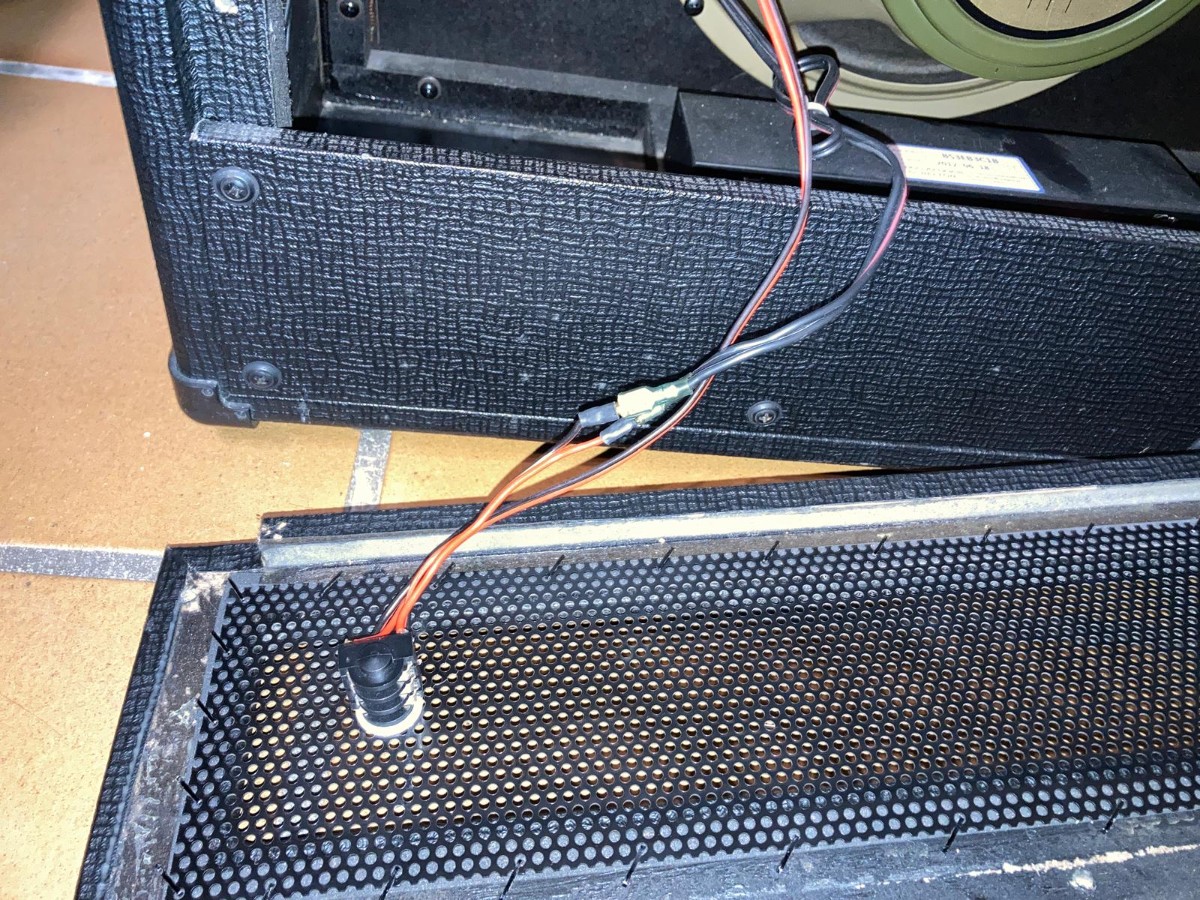

Aqui es donde hay que desconectar el cable del altavoz y conectar el cable que va al nuevo jack. Los cables rojos y negros son los nuevos recien instalados.

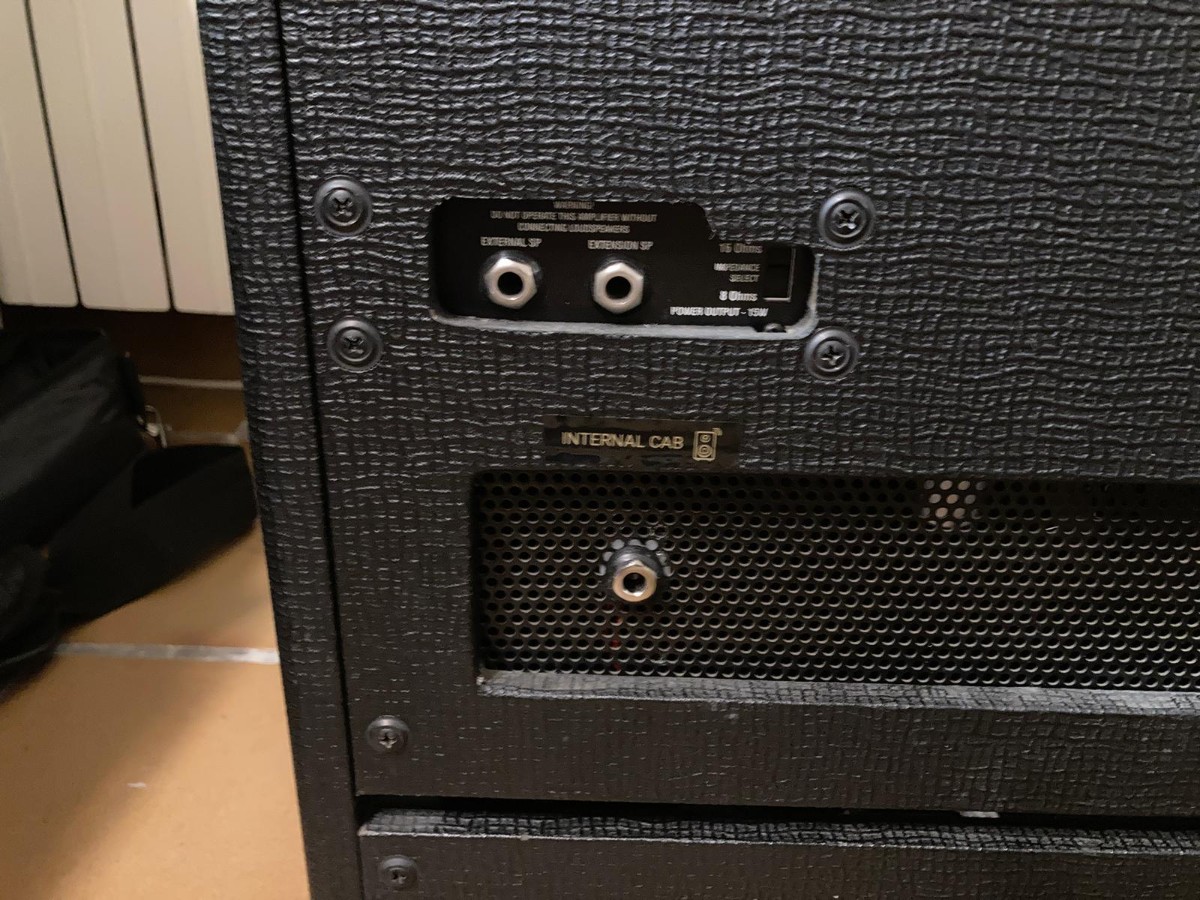

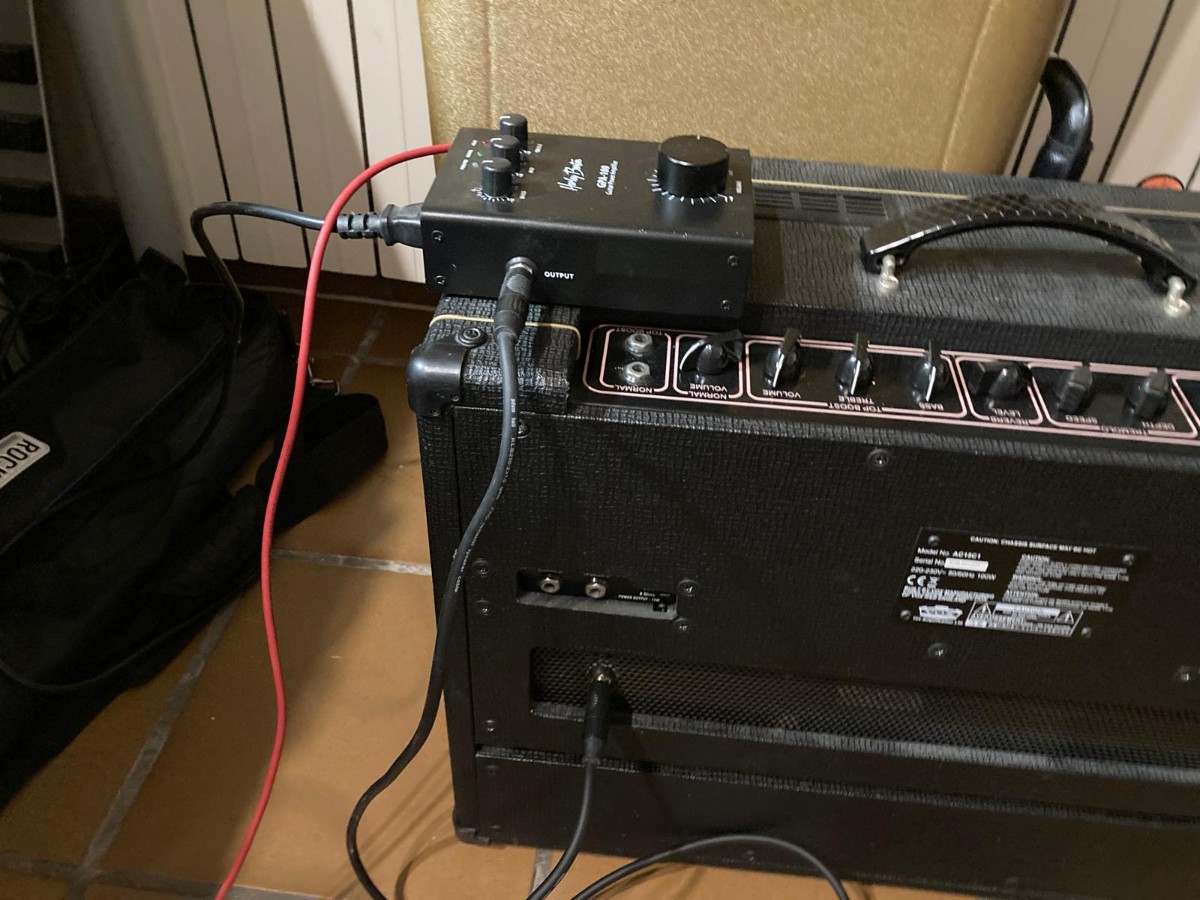

Y aqui el resultado final, y la conexion con una etapa de potencia.
En total, media horilla de trabajo o asi. Lo que mas tiempo se tarda es en desatornillar y atornillar la rejilla trasera (13 tornillos), y en hacer el agujero.
Saludos!
