#13 por Bowder el 10/12/2018
Hola a todos,

Solamente quiero hacer una parada por aquí para felicitar y agradecer la inmensa aportación que lleva haciendo desde hace mucho tiempo nuestro compañero Tony.

Es un derroche de información que además, va con garantías porque está probada por el mismo.

Muchas gracias Tony.

PD. ¿Para cuando un monográfico sobre los MOSFET J201? Creo haber leído en un hilo tuyo que ya casi han desaparecido. ¿Alguna alternativa?
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -44%
    Martin Guitars D-X1 Black
    498 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
Tonyguitar
#14 por Tonyguitar el 10/12/2018
Bowder escribió:
#13 por Bowder hace 3 minutos
Hola a todos,

Solamente quiero hacer una parada por aquí para felicitar y agradecer la inmensa aportación que lleva haciendo desde hace mucho tiempo nuestro compañero Tony.

Es un derroche de información que además, va con garantías porque está probada por el mismo.

Muchas gracias Tony.

PD. ¿Para cuando un monográfico sobre los MOSFET J201? Creo haber leído en un hilo tuyo que ya casi han desaparecido. ¿Alguna alternativa?

Muchas gracias tio!! pues si, la verdad es que no me hace mucha gracia tocar la parte de la etapa de los amplis, pero bueno, hay que ir metiendose poco a poco para ir aprendiendo cosillas, y que mejor que empezar por ajustar el bias que es lo mas basico jeje.


De los jfet los buenos eran 2, el j201 y el 2n5457, ambos se fabrican en formato mmbf5457 y mmbfj201:
https://www.guitarristas.info/foros/hazte-j201-2n5457-autenticos-pata-negra-unos-centimos/291354
esta es la solucion en la actualidad, todo lo que no sea eso, es comprar falsificaciones.
Subir
Bowder
#15 por Bowder el 10/12/2018
Muchísimas gracias de nuevo,

Un abrazo.
Subir
1
Tonyguitar
#16 por Tonyguitar el 17/12/2018
nuevos ajustes del bias:
engl screamer:

Cuando me lleguen las cajas que estoy esperando montare los bias tester mas rollo profesional :brindis:
Subir
2
bestron
#17 por bestron el 28/12/2018
de los mejores posts que he visto desde que estoy en foros (unos 15 añitos).

espectacular Tony, gracias por el currazo de explicar y las fotos, yo ya tengo uno que compré montado pero me voy a animar a hacer otro sólo por vicio :mrgreen:

me quito el sombrero ;)
Subir
1
Tonyguitar
#18 por Tonyguitar el 28/12/2018
Gracias compi, desde que hice estos hasta ahora lo he mejorado, voy hacer más con sus cajas y con cable de varios hilos, cable de porteros automáticos, es un poco fino, pero para 45mA te sobra, ya verás que bien quedan. Estos los hice chapuceros, pero funcionan muy bien.
Subir
Fernan
#19 por Fernan el 01/02/2019
Maravilloso Tony-G, esto puede dar cancha a mucho aprendizaje y ahorro,

En un proto ajustando literalmente me ardió una EL34 por no tenerla a la vista ya que el por de bias es mutivuelta y el cambio muy lento lento y variable es lo que tiene, de esa forma, teniéndola a la vista no hubiese pasado pero bueno como enseña cuando duele, ( acabado tampoco hubiese pasado, normalmente pongo tanto trimer como conector mini banana a katodo, con 10 ohm, es lo más común en hifi, para ajustar sin tener abrir el ampli.

He montado algún proyecto que llevaba 22 y estoy con uno que lleva dos de 47 en paralelo simplemente parar hacer coincidir su Bias en clase A con 1 Voltio. (lo de dos de resistencias en paralelo, bueno el tío (A. Ciuffli) es un fanático de ello, en vez de usar buenas y caras resistencias usa dos normalitas montadas oposición para cancelar dispersiones magnéticas en las de película metálica .... cosillas del Jiend :suicidio:

Si anotaría como fundamental, sobre todas ir reajustando durante 10 minutos caladeaditas para alcanzar un funcionamiento óptimo (en este caso vigilando lógicamente que el otro tubo no se pone al rojo), el retoque en nuevas repetirlo al poco y cada poco tmpo la primera a horas incluso, una vez ya bien asentadas la vávulas y según el uso cada 3 meses + o -.

Se me ha ocurrido que puede ser interesante con tu dispositivo poder medir la tensión de Bias en la rejilla de entrada con el fin de ir viendo como cambia el ajuste respecto a esa tensión a modo de un poco de aprendizaje y sobre todo a modo de tester orientativo respecto a los trimers cuando se compran/usan válvulas usadas, solo visualmente a veces no es suficiente, incluso de que punto parten unas nuevas.

Saludos y cañon el dispositivo casero, son demasiado caros para lo sencillos que son :palmas: :palmas: :palmas:

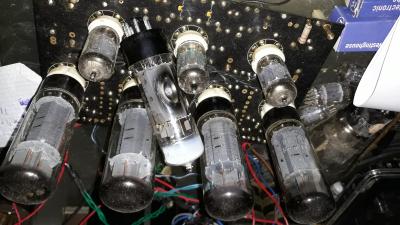

Archivos adjuntos ( para descargar)
Subir
1
Tonyguitar
#20 por Tonyguitar el 02/02/2019
Gracias colega, un placer que pase por aquí un tío de tu categoría.


Los bias tester que venden hechos no llevan cable para medir placa, solo cátodo y masa con la r de 1 ohm en serie.

Yo me hice dos de 6l6 y el 84 que es el mismo y uno de el84, tengo en mente hacer más chismes de estos pero más profesional, con su caja de plástico, lo que pasa es que tenía que haber comprado zócalos con orejeras de esas para atornillar, esta hace tope y encaja bien, no como los blancos estos de pocelana.


Yo cuando ajusto el Bias, pongo siempre el bias tester en la valvula vieja a ver que marca, luego pongo la nueva y voy ajustando poco a poco.

Yo siempre ajusto al 60%, luego ya al calentar suele aumentar la corriente y se te queda a un 65 o un 67%.


Para los montajes en clase A es interesante también, pues el Bias se ajusta en estos cambiando la resistencia de cátodo.
Subir
1
Tonyguitar
#21 por Tonyguitar el 16/02/2019
Subo un video, adjuntare unas fotos nuevas cuando tenga maqueada la caja con su faceplate y todo, en ese momento editaremos la cabecera y lo juntaremos con lo que tenemos.
Subir
1
Tonyguitar
#22 por Tonyguitar el 29/03/2019

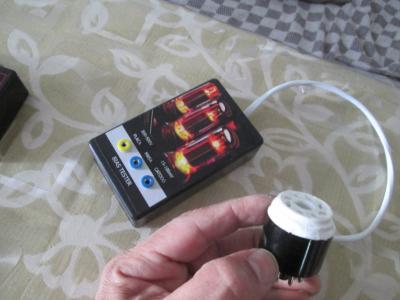

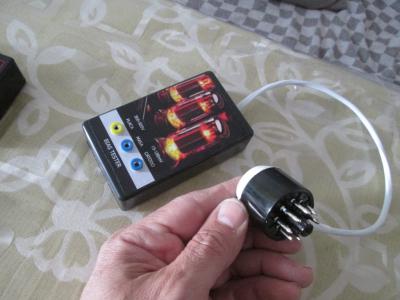

Bueno caballeros, asi quedo la cosa, hice varios bias tester y aqui os dejo unas fotillos de como quedaron, por cierto, hubo uno que me hice doble para mi para uso personal, igual que el de la foto pero con dos cables y dos zocalos y 6 pines para medir dos valvulas a la misma vez. :brindis:
