MXR MicroAmp terminado

Telmo Jackson
#1 por Telmo Jackson el 12/12/2016
Me acabo de fabricar un pedal DIY y no podria estar más contento con el resultado, al final pongo un vídeo.

Pues bueno lo construí basándome en estos dos esquemas:
[ Imagen no disponible ]
Este es con circuito impreso que no me apetecía currarme, así que esta es la alternativa de placa de tiras:

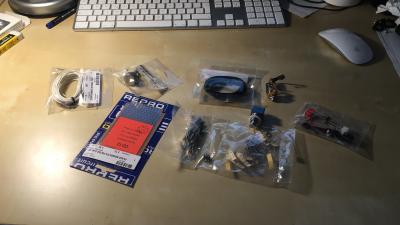

1º- Comprar todos los materiales (resistencias, condensadores, diodo, transistor, interruptor, jacks, alimentación, cable, led, potenciometro...)

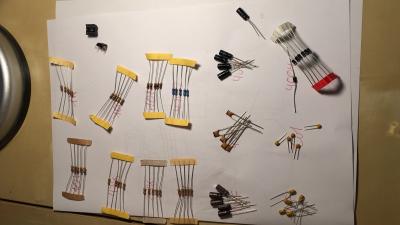

2º- Ordenar bien toda la pesca para no liarla
3º- Dibujar lo que quieres soldar en la placa de tiras

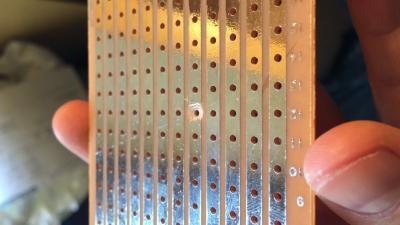

4º- rebajar los cortes en las tiras con una dremel

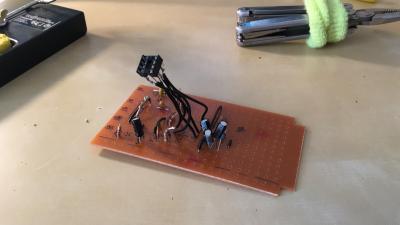

5º- Soldar todo en su sitio

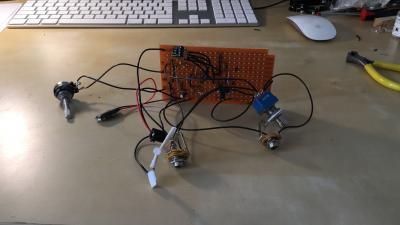

6º- Soldar jacks, alimentación, led, interruptor y potenciometro entre ellos y a la placa.
7º- montarlo en una caja cutre de cartón hasta encontrar una adecuada (opcional)
8º- Rockear! :rock:

Observaciones:
1- en vez de una resistencia de 22M (difícil de conseguir) puse 2 de 10M y una de 2M en serie.
2- en vez de la resistencia de 56K puse una de 47K y una de 10K en serie.
3- en vez de un condensador de 15uF puse 3 de 4u7F en paralelo
4- de la salida GROUND (tierra) la conecte a la tira de la placa que me sobraba (abajo del todo) y conecte a ella todas las tierras del circuito.
5- el potenciometro que tiene es un 200K lineal, esto no es intencionado, fue un fallo del de la tienda por dármelo mal y mío por no darme cuenta antes de abrirlo. Debería ser una de estas 3 posibilidades: 1-potenciometro de 500k antilogaritimico, esto es lo ideal porque la máxima gain la tenemos girando en sentido horario aunque estos potenciometros son muy difíciles de encontrar. 2- 500k logarítmico Standard conectando al revés los terminales (3 y 2 juntos y 1 separado). 3-potenciometro de 50k o 100k lineal conectado al revés que en los esquemas de arriba para que la gain máxima sea en sentido horario (yo lo hice al revés, pero cambiaré el potenciometro en breves).
Archivos adjuntos ( para descargar)
Subir
1
OFERTAS Ver todas
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -15%
    AmpliTube 5 MAX (descarga)
    98 €
    Ver oferta
  • -11%
    Boss DD-500
    375 €
    Ver oferta
Telmo Jackson
#2 por Telmo Jackson el 12/12/2016
La primera foto del circuito con placa impresa no se porque no se subió y ya no me deja editarlo así que lo pongo aquí:
http://www.joepopp.net/pedals/Pedal%20Data/Layouts/microamp.gif
Subir
1
Telmo Jackson
#3 por Telmo Jackson el 13/12/2016

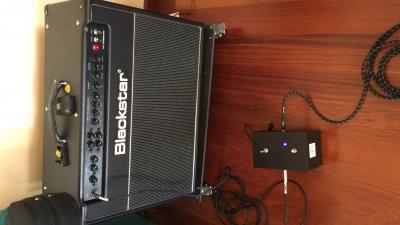

Lo he mejorado metiéndolo en una caja de madera del chino que al menos durará hasta que me llegue la de metal de AliExpress. Y adjunto el vídeo que decía. Está grabado con mi nueva Nocaster CS reissue
