#193 por elias el 11/07/2022
Bueno..pues no tan intrigado..
La pantalla SI que es una ili 9488 y es 480x320

Aunque por otro lado..los pines los ponia mal..
El reset yo creía que tenía que poner el que viene con el bootloader..que es el pin 9 del atmel (la que lleva la R10K).
Pero es obvio que este pin se cambia en el codigo...ahora lo entiendo..
Pero el pin SCK no me he acercado a acertarlo y el DC tampoco..ahora ya si lo sé...te lo agradezco un montón..me estaba volviendo un poco loco con esto jeje
Suerte que me he olvidado del tema (primero comprobando que funcionan en arduino mega con un test de gráficos) y luego porque me he puesto con el hardware del Controller_Desktop (la parte de los pots) y creo que me va a quedar bien..

De todas formas, con lo que me comentas ya ni lo intento con la 9488..
O sería muy complicado terminar de rellenar la pantalla y poder implementarla en el codigo?

De momento, ni se me ocurre donde empezar a arreglarlo jeje

La mejor opción será utilizar la que tenía (la 9341 320x240)y esta me la guardo..
Gracias.
Subir
OFERTASVer todas
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
ignotus
#194 por ignotus el 11/07/2022
Para ver si se podría adaptar habría que comprobar primero si funciona, aunque sea sin ocupar toda la pantalla. Si es así, luego habría que modificar la librería de marekburiak (un par de líneas), pero luego cambiar las dimensiones y coordenadas de todos los elementos gráficos, por ej. los pedales y otros iconos se quedarían pequeños (pero si los aumentas igual te quedas sin memoria), aumentar el tamaño de las fuentes, mover todo a su sitio... sería un currazo.
Subir
elias
#195 por elias el 11/07/2022
Ok..muchas gracias..la pruebo y te cuento..
Si veo que lo puedo hacer, lo intentaré, al menos jeje

Pero ahora voy a acabar la parte de los potes..
Ya te digo que creo que me va a quedar bien..
Me he inspirado y estoy haciendo el dibujo jeje

Subir
1
elias
#196 por elias el 13/07/2022
Estoy a ver si acabo la parte de los potenciometros..
Tengo un problema con el joystick analógico y cambiar bancos..
En teoria estan los pines A5 y A6 para conectar los ejes y luego +5v y GROUND y aparte esta el botón conectado al pin 10 (pin fisico numero 16 del atmel 1284p)
Con el A5 Y A6 vamos cambiando bancos de pedales y amplificadores y con el boton 10 reseteamos el sistema..

Pues bien..no sé que problema tiene mi joystick pero no me funciona..me estaba preguntando si lo conectaba bien..
(el A5 es el pin fisico numero 35 y el A6 es el pin numero 34)
Subir
ignotus
#197 por ignotus el 13/07/2022
Haz una prueba. Carga este sketch:

void setup()
{
Serial.begin(115200);

}

void loop()
{
Serial.println(analogRead(A5));
delay(100);
}


Abre el monitor (la lupa arriba a la derecha) y pon el baudrate a 115200. Al mover el joystick en uno de los ejes deberías de ver cómo cambia el valor entre 0 y 1023 (más o menos), y al dejarlo quieto, se tendría que quedar en 500 o así. Si no sale nada es que hay algo mal conectado o no va el joystick.
Subir
elias
#198 por elias el 15/07/2022
Solucionado!!
En cuanto te he leido.. me he supuesto que el joystick tenía algun problema..y es que esta roto..
He puesto otro y funciona perfectamente las cuatro direcciones..

Jeje ya veo más cerca el final de mi cacharro..
Me da un poco de miedo el tema de interferencias o ruido..
Creo que lo voy a hacer demasiado compacto..
Pero bueno sera cuestion de armarlo y probar..
De vez en cuando, vuelvo al Gimp, a ver si aprendo alguna cosa que mejore la imagen..me gusta aprender...
Me gustaría que quedara algo más profesional...y agradable de ver,pero bueno jejeje esto es lo que hay y poco más va a mejorar...

Pensaba meterlo todo aqui
https://files2.soniccdn.com/images/photos/640/50351.jpg
Es una tapa de fuente de alimentación de pc, doblada..
Cuando termine el engendro (si me cabe) os lo enseño todo mejor.
Saludos y gracias Ignotus!!!
Subir
elias
#199 por elias el 16/07/2022
Por fin voy a poder ensamblar..cuando acabe os enseño fotos y os paso un esquema más detallado..
Subir
elias
#200 por elias el 23/07/2022
Esta noche..presentación de la "Super Cobra Midi Bluetooth Pedalboard Pots"
Todo un triunfo de la creatividad..en estos tiempos..
Por un lado pillando las artes de antiguas arcades (hay muchas imagenes a muy buena resolución)(super cobra, space invaders)
y por otro... copiando tal cual, el circuito de Ignotus, para la parte de los potenciometros..

INGREDIENTES
-Un chip atmel 1284 y un chip multiplexor 4051,junto con los demas componentes para hacer la placa de arduino (cristal de cuarzo,condensadores,resistencias,etc).
-Una pantalla SSD1306 128x32.
-Un modulo bluetooth HC-05 (configurado como slave)
-Un modulo FTDI-USB (para programar y subir codigo al chip atmel, tambien para configurar los modulos HC-05)
-Bateria vieja de movil y un modulo cargador TP4056, un interruptot ON/OFF.
-Un booster MT3608
-Potenciometros lineales 10K
-Leds
- joystick analogico
-Carcasa de una fuente de alimentación..cartón..celo..etc....

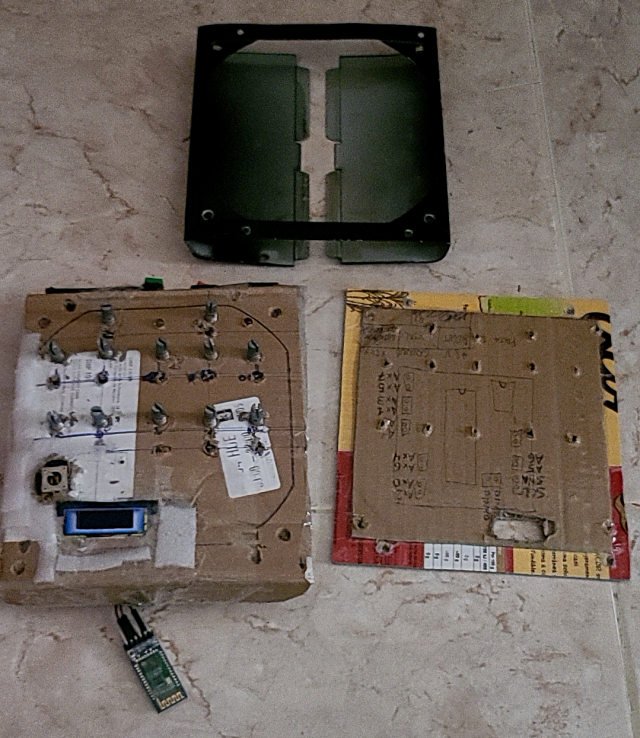

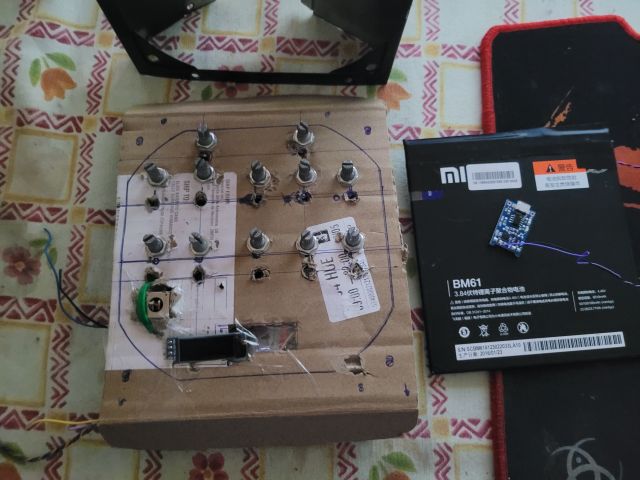

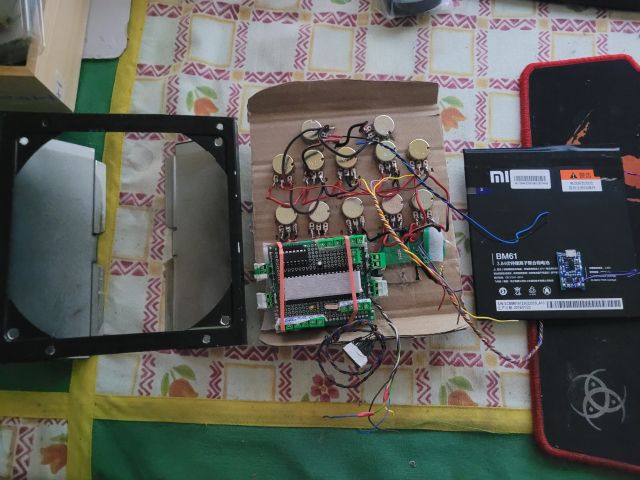

Os pongo unas fotos de la linea de ensamblaje..

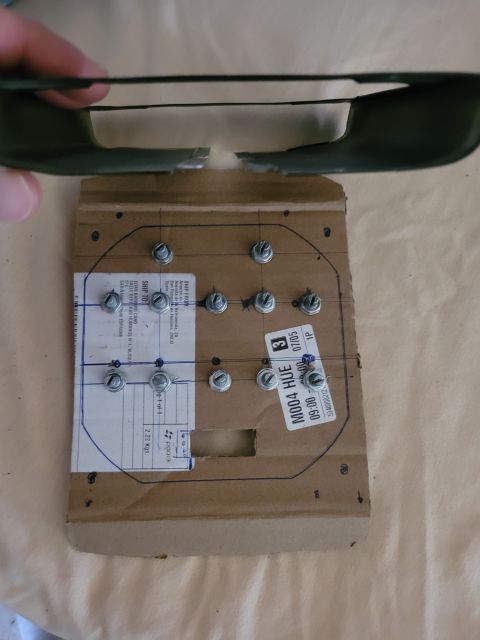

Observad que tengo, la carcasa de la fuente de alimentación (ya con la pre-forma),tambien podemos ver el dispositivo con su malla protectora de polimeros oxigenados y sobretodo observad, porfavor, una tapa formada por composites de compuesto de carton, una caja de helados "Filipinos" y una caja de azucar moreno "Acor"..que se unen con adhesivo especial plastificado (el celo).
Esta tapa de composites de cartón la pongo por arriba..
Sobre todo la pongo para que no haga panza..y las lineas del dispositivo sean lo más sugerentes posibles....

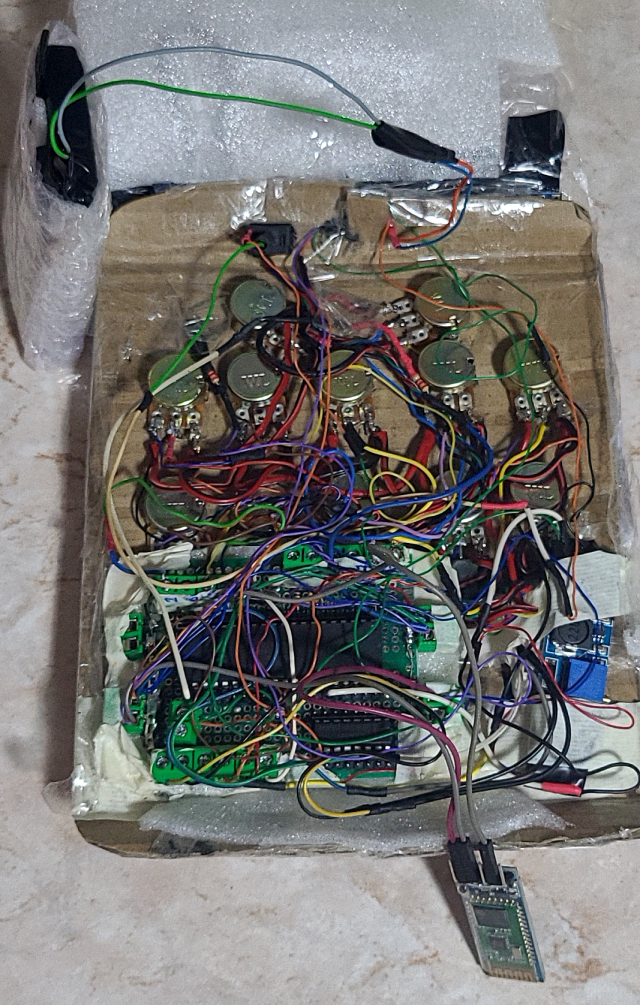

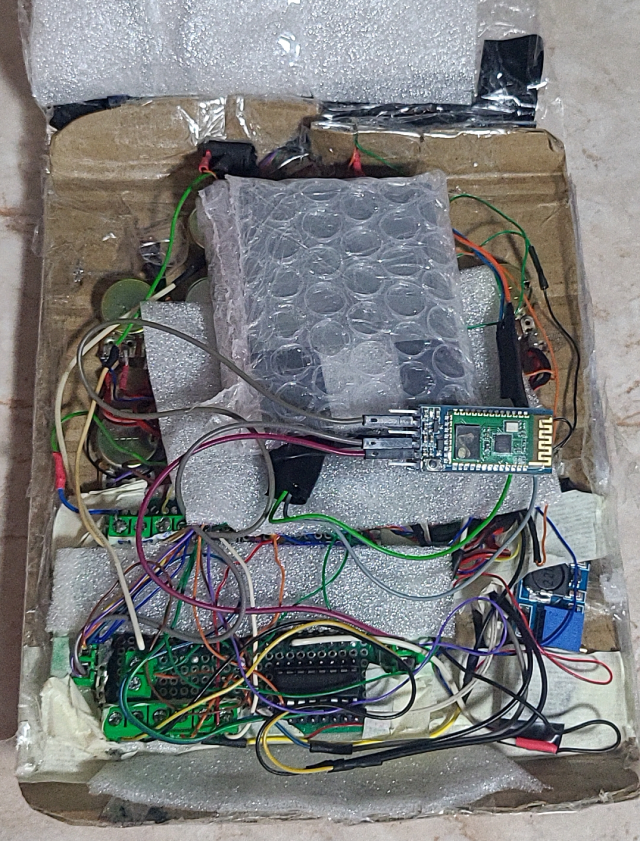

En esta otra foto podemos ver las visceras de la bestia...
Aqui un poco más vestidita

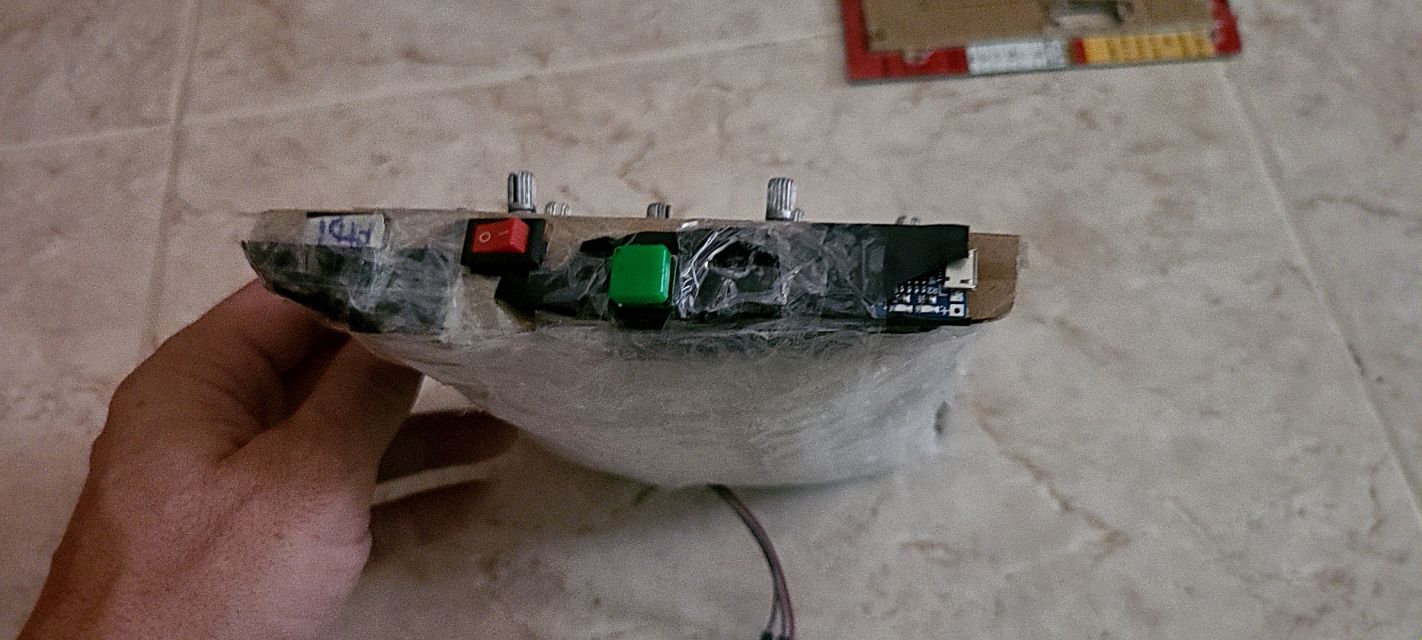

Una perspectiva caballera (el cargador TP4056, el boton de reset, el interruptor ON/OFF y un puerto FTDI con 6 pines)

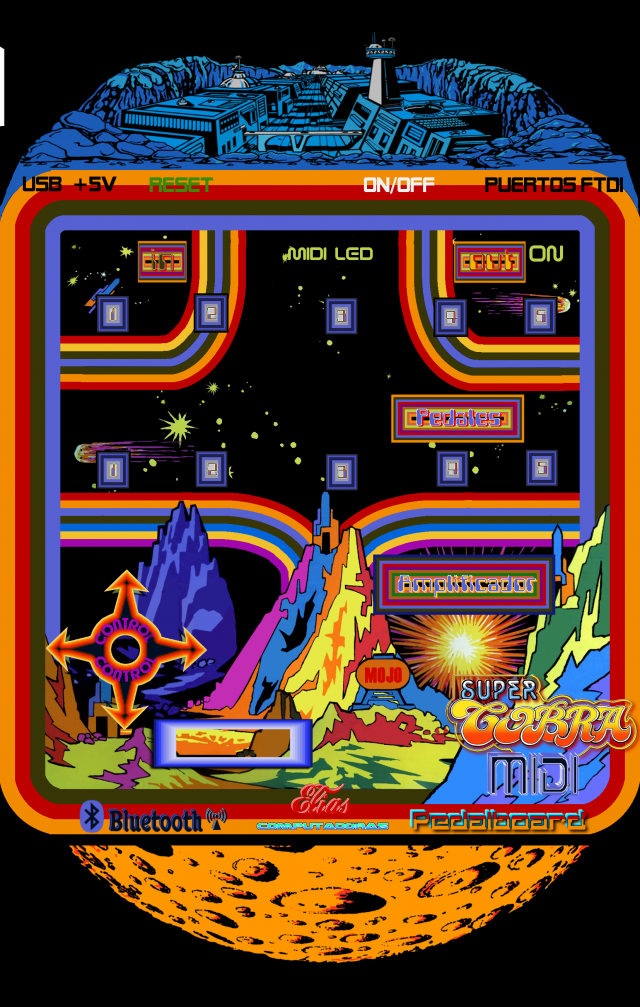

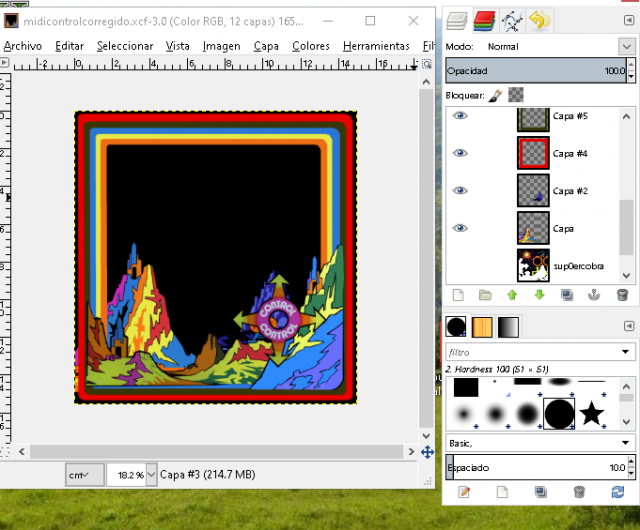

Por otro lado nuestro departamento de creatividades ha trabajado duro para llegar a esto
Y esta noche os presento el nuevo dispositivo de Elias Computaderas
Subir
elias
#201 por elias el 23/07/2022
Para que vamos a esperar más..
Os presento la Super Cobra..noseque
Nosotros..cuando tenemos que hacer un temazo..utilizamos la supercobra o cualquier otro dispositivo MIDI..Pero la supercobra es un pepinaco del copon..nosotros no la conocemos y esto se lo están inventado, pero es la p....

Y sin más dilación..

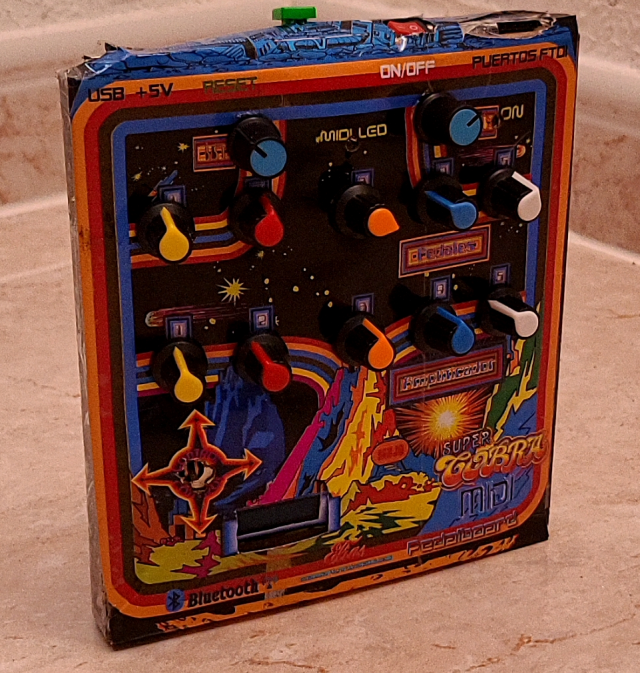

El dispositivo SuperCobra

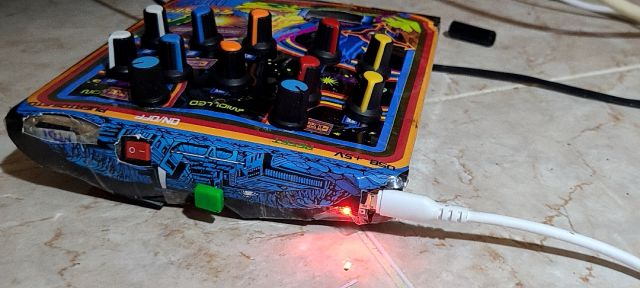

El dispositivo SuperCobra mientras realiza la carga de sus baterias

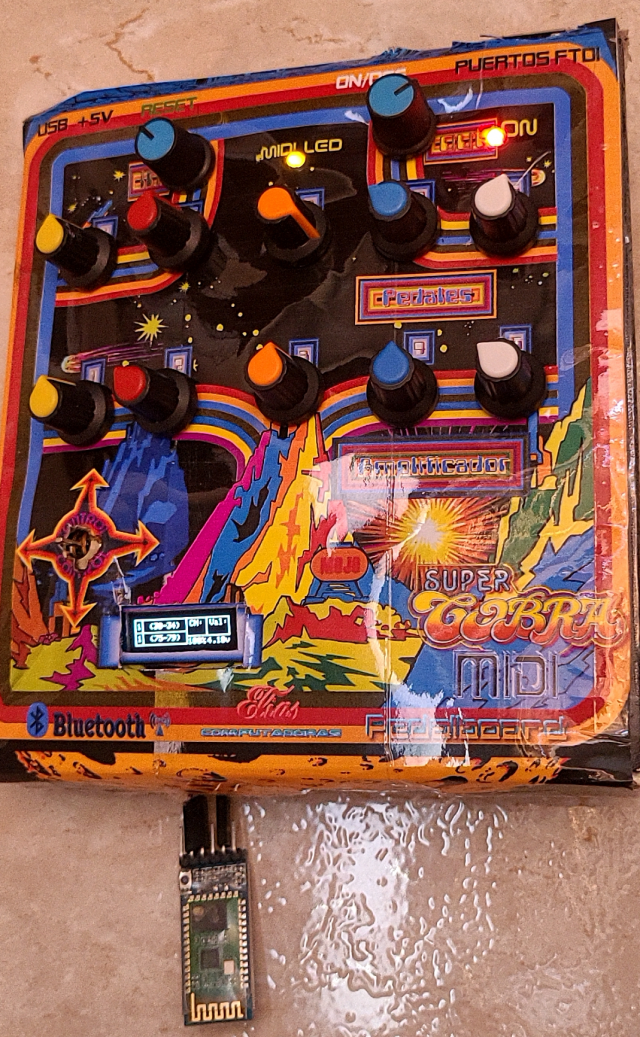

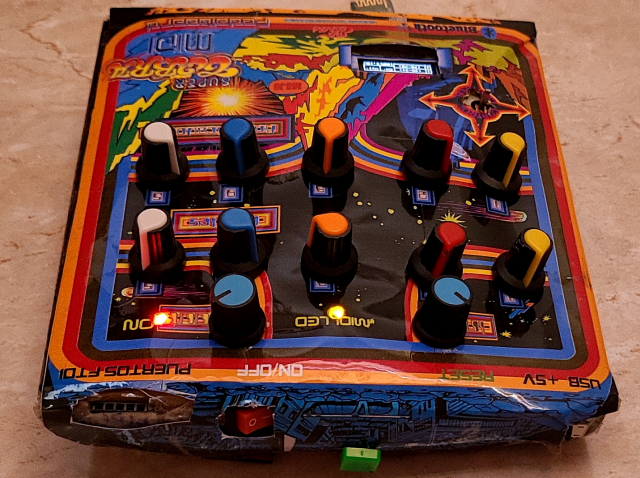

El dispositivo SuperCobra funcionando
En el parque de atracciones (pero a la sombra)

Y nada más..ya puse el esquema..por si alguien quiere hacerselo..ayudaré en lo que pueda..
Agradecer a los Garlic phantoms y a IGNOTUS666 y ala ya esta
Subir
acamm
#202 por acamm el 23/07/2022
Enhorabuena, ya la tienes al 100%.
Al ver la foto del interior me ha recordado a algo.
Saludos!
Archivos adjuntos ( para descargar)
Subir
1
elias
#203 por elias el 23/07/2022
Tambien aprendiste a cablear en Mordor?
Subir
elias
#204 por elias el 24/07/2022
Nada...la pantalla ILI 9341, que me funciona perfectamente en el arduino MEGA, me es imposible conectarla al atmel 1284..

LLevo toda la mañana para conectar la pantalla...y nada..
