[PROBLEMA]Cambio de switch 5 posiciones stratocaster

A ver si alguien me puede ayudar: una amigo me ha dejado una stratocaster para que le cambie el switch por uno nuevo. El antiguo no es como los que hay a vender normalmente estilo "ruleta" sino cuadrados, ya sabeis. Por lo cual he cogido el esquema de seymor duncan para realizar la instalación. He soldado los cables tal cual como en el esquema y no funciona bien, escoge las pastillas que le da la gana. Por cierto, esta pieza tiene sentido??, es decir, tanto lo puedes hacer por un lado que por otro??

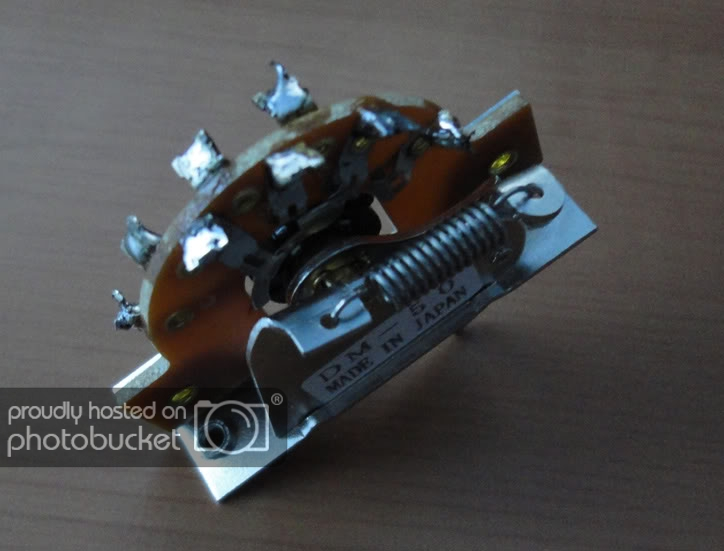

Os muestro fotos:
[ Imagen no disponible ]




Gracias de antemano y a ver si lo arreglamos pronto entre todos.
---------------------------------
nadie me puede ayudar??

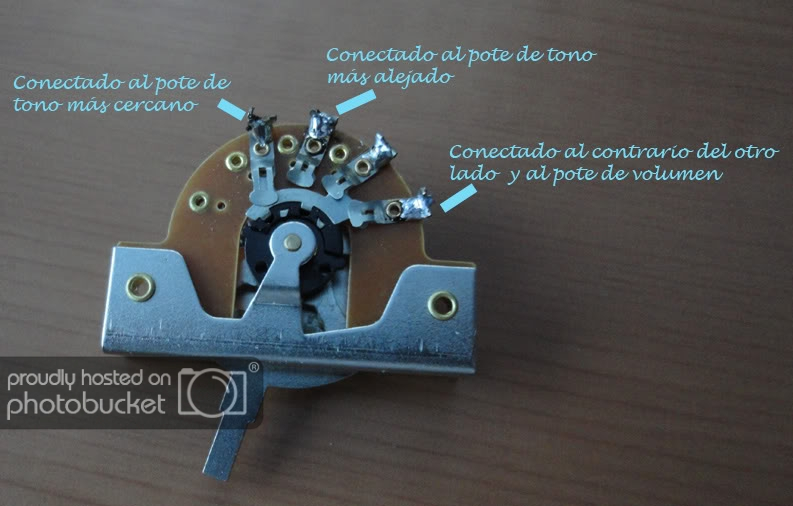

Aparentemente no tienen mala pinta las conexiones, parece que estén bien hechas. La primera foto equivale a la parte izquierda del switch en el esquema, y la segunda foto a la parte derecha. Pero si no funciona bien algún problemilla habrá: fíjate bien en el funcionamiento del switch, la parte móvil consiste en una lengüeta que va poniendo en contacto los diferentes contactos (valga la redundancia) del switch por ambos lados a la vez según mueves la palanquita, apúntate cuáles contactos se van seleccionando según vas cambiando la palanca de posición y comparándolo con el esquema de S.Duncan lo sacarás. Según el esquema el lado que no tiene el muelle queda del lado de los potenciómetros.

he intentado "investigar" el funcionamiento del switch y nada, si nadie sabe nada pues probraré combinaciones a ver si doy con la correcta...

las conexiones que comentas son las standar.
es raro que no te funcione.
te va a tocar investigas qué se une con qué en cada momento, comprobando cuales son los pines que se puentean en cada posición, sabiendo que en un lado funcionará como "entrada" y otro como "salida".

Resubo el tema porque aún no he encontrado solución, a ver si alguien que haya colocado un switch de estes me pueda ayudar...

hola amigo yo tengo un problema identico, pues compre una placa fender american estandar y venia con ese switch (DM-50) y no he podido dar con la coneccion , yo tambien me estoy basando en esos planos seymor duncan, La configuracion es HSS , y en lo unico que he conseguido es que funcione el Humbucker en la posicion donde deberia funcionar el del mastil. agradesería cualquier sugerencia , si yo puedo configurarlo seguro aviso por aca

lo sulocionaste
