Buenas tardes Sres.
He decidido escribirles sobre mi experiencia en la construcción DIY del delay tonepad 2.5, tratare de ser lo más especifico y estructurado posible para hacer la información útil para las personas que deseen hacerlo:
PBC (Impresión o transferencia del circuito)
Intente hacerlo en una placa pre-perforada pero fue un desastre, para hacerlo así se necesita mucho tiempo, concentración y paciencia aunque en internet están las conexiones para este tipo de placas pre-perforada, decidí transferir el circuito con el método del planchado y papel fotográfico o papel transfer, los dos sirven sin inconveniente.. Pero la primera transferencia fue con el circuito “original” de la página Tonepad el cual mide 5.5 cm x 5.5 cm o 2x2 pulgadas pequeño para mis capacidades, me sentí bastante apretado, me sentí bastante molesto al soldar. Los componentes o muy grandes (Condensadores) o muy pequeños (resistencias) era una pelea de perros y gatos, además las pista estaban al límite del corto.. Creo que fue una segunda decepción, aun así termine de armar el pedal sobre esa plaquita pequeñita y los resultados fueron de esperarse.. Lo que empieza mal termina mal , NO funciono sonaban ruidos he inercia.. Entonces pare decidir pensar.
Medite mi fracaso y decidí intentarlo de nuevo pero de otra forma y paso por paso.

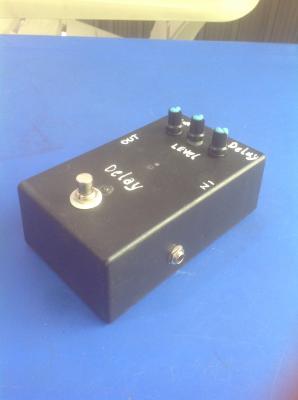

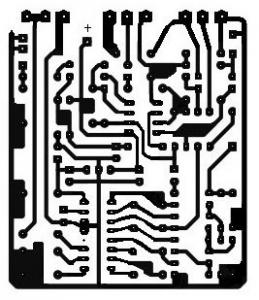

Lo primero que hice fue aumentar el tamaño del circuito o como dirían los que saben rescalar el circuito tratando de evitar los problemas que se me presentaron: Pistas al límite del corto o muy cerca, componentes que no cabían en la placa, soldaduras difíciles por las condiciones de la plaquita tan pequeña, aumente el tamaño y me di cuenta que las pistas no se ajustaban a los integrados, la solución fue editar el circuito para solucionar el problema, tome la parte de los integrados del documento original y los pase al circuito que estaba editando para unir las pistas, el circuito lo edite en Paint y el resultado fue exitoso, aproveche he hice pistas más rígidas en la parte de los potenciómetros y alguna conexiones de polo negativas, también separe las pistas entre conexiones de los componentes para evitar cortos y soldar con mas facilidad.
Componentes
Solucionado el problema de espacio tenia que lidiar con el de los componentes ... Sobre todo con el PT2399 que en mi ciudad no lo encontraba entonces tuve que comprarlo por internet al triple de su precio, algunos valores de resistencias no las conseguí así que hice lo más lógico de colocar resistencias en serie para conseguir los valores de : 24K,510K,240K (También compre resistencias de precisión difíciles en mi ciudad de conseguir ) y el potenciómetro de 25k tampoco lo conseguí así que compre uno de 50k y con una resistencia lo baje a un valor aproximado de los 25k que pide el circuito, en cuanto a los condensador fue fácil encontrarlo así que no tuve problemas.
Armado PBC mas Grande versión 2.0

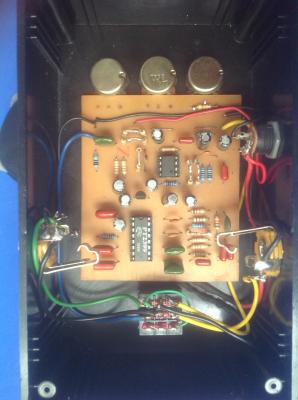

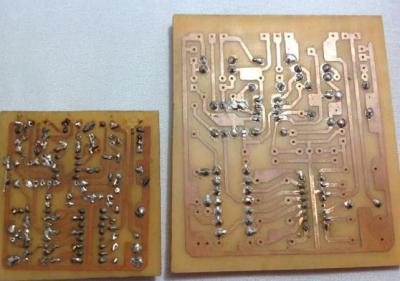

Termine de soldar todo tal como lo indica el documento de Tonepad en la PBC editada más grande 9 cm x 9 cm mide el PBC y el trabajo fue más eficiente los componente no peleaban para entrar me sentí encaminado...el resultado bueno fue agridulce pues porque escuche el delay pero con un ruido espacial cuando aumentaba el pote de Time....entonces probé los componente el integrado PT 2399 coloque otro (Por cierto compre 2 unidades del PT 2399 al final tenía tres) las conexiones en fin todo y con el mismo resultado...cambie resistencias normalistas por la de precisión que iba consiguiendo y mejoraba pero no acababa el problema, lo siguiente que hice fue colocar un pote de 20k en vez de la resistencia (de 10k para repeticiones ilimitadas y 15 k para repeticiones limitadas) naranja marcada por el documento y comencé a experimentar con el pote...el resultado fue mejor pero no eliminaba el problema de una vez.
Conclusión
He Investigado el problema por internet y al parecer es por un error de diseño en concreto a las tierras de la pata 3 y 4 que deben ir separadas, otra solución que está en hipótesis es que los integrados modernos tienen una configuración diferente (PT 2399) pero su datasheet es igual así que no entiendo que es lo que pasa con este circuito de Tonepad, he estado pensando que ese circuito no funciona como lo esperamos que suene limpio sin ruidos, pero creo que funciona con dificultad o ruidos según el cambio de los potes.
Aun sigo buscando soluciones para que suene como debe sonar... si alguien tiene soluciones o su experiencia de éxito no dude en comentar.
OJO: esto fue lo que me pasó a mi. No es la verdad absoluta.
He decidido escribirles sobre mi experiencia en la construcción DIY del delay tonepad 2.5, tratare de ser lo más especifico y estructurado posible para hacer la información útil para las personas que deseen hacerlo:
PBC (Impresión o transferencia del circuito)
Intente hacerlo en una placa pre-perforada pero fue un desastre, para hacerlo así se necesita mucho tiempo, concentración y paciencia aunque en internet están las conexiones para este tipo de placas pre-perforada, decidí transferir el circuito con el método del planchado y papel fotográfico o papel transfer, los dos sirven sin inconveniente.. Pero la primera transferencia fue con el circuito “original” de la página Tonepad el cual mide 5.5 cm x 5.5 cm o 2x2 pulgadas pequeño para mis capacidades, me sentí bastante apretado, me sentí bastante molesto al soldar. Los componentes o muy grandes (Condensadores) o muy pequeños (resistencias) era una pelea de perros y gatos, además las pista estaban al límite del corto.. Creo que fue una segunda decepción, aun así termine de armar el pedal sobre esa plaquita pequeñita y los resultados fueron de esperarse.. Lo que empieza mal termina mal , NO funciono sonaban ruidos he inercia.. Entonces pare decidir pensar.
Medite mi fracaso y decidí intentarlo de nuevo pero de otra forma y paso por paso.
Lo primero que hice fue aumentar el tamaño del circuito o como dirían los que saben rescalar el circuito tratando de evitar los problemas que se me presentaron: Pistas al límite del corto o muy cerca, componentes que no cabían en la placa, soldaduras difíciles por las condiciones de la plaquita tan pequeña, aumente el tamaño y me di cuenta que las pistas no se ajustaban a los integrados, la solución fue editar el circuito para solucionar el problema, tome la parte de los integrados del documento original y los pase al circuito que estaba editando para unir las pistas, el circuito lo edite en Paint y el resultado fue exitoso, aproveche he hice pistas más rígidas en la parte de los potenciómetros y alguna conexiones de polo negativas, también separe las pistas entre conexiones de los componentes para evitar cortos y soldar con mas facilidad.
Componentes
Solucionado el problema de espacio tenia que lidiar con el de los componentes ... Sobre todo con el PT2399 que en mi ciudad no lo encontraba entonces tuve que comprarlo por internet al triple de su precio, algunos valores de resistencias no las conseguí así que hice lo más lógico de colocar resistencias en serie para conseguir los valores de : 24K,510K,240K (También compre resistencias de precisión difíciles en mi ciudad de conseguir ) y el potenciómetro de 25k tampoco lo conseguí así que compre uno de 50k y con una resistencia lo baje a un valor aproximado de los 25k que pide el circuito, en cuanto a los condensador fue fácil encontrarlo así que no tuve problemas.

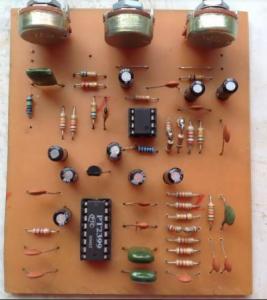

Armado PBC mas Grande versión 2.0
Termine de soldar todo tal como lo indica el documento de Tonepad en la PBC editada más grande 9 cm x 9 cm mide el PBC y el trabajo fue más eficiente los componente no peleaban para entrar me sentí encaminado...el resultado bueno fue agridulce pues porque escuche el delay pero con un ruido espacial cuando aumentaba el pote de Time....entonces probé los componente el integrado PT 2399 coloque otro (Por cierto compre 2 unidades del PT 2399 al final tenía tres) las conexiones en fin todo y con el mismo resultado...cambie resistencias normalistas por la de precisión que iba consiguiendo y mejoraba pero no acababa el problema, lo siguiente que hice fue colocar un pote de 20k en vez de la resistencia (de 10k para repeticiones ilimitadas y 15 k para repeticiones limitadas) naranja marcada por el documento y comencé a experimentar con el pote...el resultado fue mejor pero no eliminaba el problema de una vez.
Conclusión

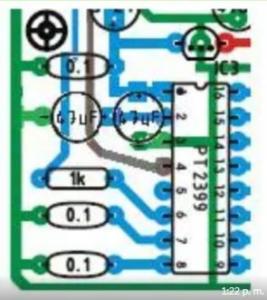

He Investigado el problema por internet y al parecer es por un error de diseño en concreto a las tierras de la pata 3 y 4 que deben ir separadas, otra solución que está en hipótesis es que los integrados modernos tienen una configuración diferente (PT 2399) pero su datasheet es igual así que no entiendo que es lo que pasa con este circuito de Tonepad, he estado pensando que ese circuito no funciona como lo esperamos que suene limpio sin ruidos, pero creo que funciona con dificultad o ruidos según el cambio de los potes.
