Disculpa.
El corrector de móvil me traiciona al escribir.
La pregunta es cómo te has construido tu JTM45?
Gracias
Baneado
#26
El que conservo para mí lo hice prácticamente desde cero a excepción del chasis de aluminio, que lo más cómodo es comprarlo ya perforado y si acaso hacerle solo algún agujero más para acomodar los trafos, sacar el pote de Bias o pins para poder testear el Bias sin tener que ponerlo boca abajo.
Todo el resto de componentes los compro escogiéndolos uno a uno, así puedes elegir los trafos que quieres, las resistencias del tipo que quieras, los condensadores vintage, zócalos cerámicos o no, cables de silicona, potes Alpha grandes, jacks de calidad etc.
El layout y el esquema de este amplificador está por toda la red, también mucha información sobre transformadores según las válvulas de potencia que vayas a utilizar y si vas a rectificar con válvula. En el mío la rectificación es válvulas (da la compresión clásica de este ampli en saturación) y la B+ de 450VDC como los antiguos.
1
Gracias por contestarme a los dos.
No es que tenga la necesidad de construirlo desde cero.
Estoy abierto a las posibilidades que puedan ir surgiendo.
Más importante que el resultado final (que ojalá sea que terminamos haciéndonos nuestro JTM45) es que seguro voy a aprender un montón de cosas que ahora mismo ni me imagino
Yo también os sigo. Estoy aprendiendo cómo funcionan las válvulas y hoy ya he construido un Previo JCM800 2204 sin inversor o divisor de fase, aún no se que hace. En estos momentos estoy atascado porque tengo mucho ruido en una de las entradas y porque he intentado ponerle una etapa de potencia de 6W con una EL84 y se pierde la señal en algún punto y no hay salida. Me tomo que llegado a este punto la única forma de salir es con un osciloscopio y ver donde se queda la señal. Así que seguiré atascado hasta que encuentre alguna forma de salir sin gastar mucho capital.
A todo esto no sé cómo va el montaje que proponía “TonyGT-Ibiza” al inicio.
El cálculo de resistencias que hizo el compañero “toni.kt88”, de 4K7 para la válvula 3 y de 6K2 o 6K8 para la de la válvula 2, me parecen muy acertados y pude funcionar muy bien, aunque luego cunado se monta siempre hay sorpresas. Pero los cálculos son muy parecidos a los que use yo en mi primera versión. El cálculo unos 7 mA en la válvula 3 y 4,7 mA en la válvula 2, yo he llegado a la misma conclusión mirando las características de las válvulas ECC83 que indican una intensidad de cátodo de 1,2 mA por cada mitad de válvula.
Por cierto no veo que válvulas utiliza el JCM45, ¿cuales vas a usar?
Así compañero como el camino se hace andando cuenta como te va el montaje y si realmente te ha funcionado.
Creo que este va con ECC83.
Estoy con el Pain sacando la placa base espero que os sea útil, hay que repasarla porque lo he copiado y modificado de la Marshall JCM800 2204.
Yo no sé como funcionará con la última válvula, es posible que tenga una distorsión más armónica, pero lo que si sé es que con el esquema que adjunto funciona con la salida de la válvula 2b que propongo. El problema es que es un sonido muy limpio, pero muy bonito. Y sé que funciona porque tengo hecho algo muy parecido.
Si alguien se ánima a hacer este previo tener cuidado con los condensadores que adquirís, yo los compré por Internet y los he tenido que sacar porque zumbaban. Finalmente y gracias a los chicos de Amptec conseguí material como Dios manda.
Cuando tenga el esquema de conexiones os lo paso.
Archivos adjuntos (
loguéate para descargar)
vaya, como te lo has currao, eso tiene muy buena pinta tio.
Bueno estoy en ello voy por la V2.0:
- Corregido varios errores
- Numerado las resistencias
- Coloreado según función y peligrosidad por voltaje

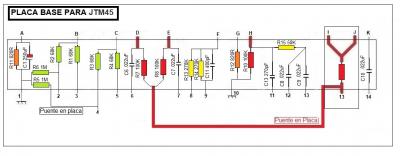

- En segundo fichero pongo la Placa Base sin conexiones
Por favor si detectáis algún error decídmelo para corregirlo.
Archivos adjuntos (
loguéate para descargar)
1
Este es el otro esquema. Espero que alguien se anime a hacerlo, si necesitáis información que yo tenga pedirla.Por ejemplo:
- Como doblar una placa de aluminio de 3mm
- Diámetros de los zócalos
- Etc
Estos son cosas que en el primero y único previo que he hecho he aprendido a base de errores.
La resistencia de la fuente, la del filtro en pi, no las pongo porque depende de si se implementa o no la última válvula. También cabe la posibilidad de comprar un trafo de alimentación asequibles. Por ejemplo por 50€ el de Onda Radio "280-0280 120ma/0-4-5-6,6 3A,3,15-0-3,15 4A", lo comento porque en mi montaje los transformadores de 220v a 12v se calentaban demasiado, tuve que poner uno solo para calentar los filamentos.
