Transformación guitarra acústica en resonadora

mecajental
#1 por mecajental el 16/05/2010
He aquí la transformación que estoy haciendo a una guitarra acústica para convertirla en resonadora.

Igual que en la construcción del ampli y la guitarra híbrida que puse en este foro, se trata de construir utilizando materiales al alcance de cualquiera y con pocos medios, o sea, gastando lo menos posible.

En este caso, los materiales utilizados fueron:
- Una guitarra acústica Sherwood que compré por 35 euros
- Una ensaladera de acero inoxidable comprada en los chinos por 1,80€ euros y que actuará como cono resonador
- Una tapa de sartén para freir de acero inoxidable por 1,50 € (también de los chinos)
- Tres trozos de chapa marina y uno de contrachapado
- Unos trozos de fibra de carbono que me dió un amigo y que servirán para fabricar el puente "biscuit"
- Un trozo de chapa de acero inoxidable para la tailpiece

Comienza el trabajo con el corte de las chapas ya encoladas para construir el soundwell.



A continuación, el corte del agujero en la tapa acústica de la guitarra:




Guitarra, soundwell y cacharros de cocina preparados para el montaje:

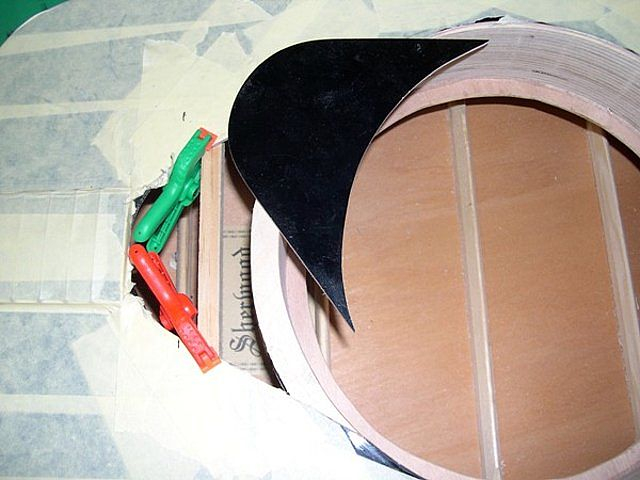

Detalle del soundwell preparado para encolar la pieza base de contrachapado donde apoyará el cono-ensaladera.



Introducción y encolado del soundwell en el cuerpo de la guitarra:




Estos son los trozos de fibra de carbono de donde saldrá el puente tipo biscuit característico de las resonadoras:


Más información en los próximos días.

(P.D.: si alguien conoce una traducción no literal para el soundwell, que lo diga, porque mira que queda mal en el medio del texto en cristiano...)

Saludos
Subir
1
OFERTASVer todas
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • -22%
    Epiphone LP Custom Figured TB
    698 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
eltharion8
#2 por eltharion8 el 16/05/2010
valla....nunca habia visto utilizar una ensaladera como cono:shock:

te sigo!!!
Subir
nasio138
#3 por nasio138 el 16/05/2010
Proyecto muy interesante, me tienes impaciente por ver el resultado!
Subir
Adrifersa
#4 por Adrifersa el 16/05/2010
Ui que pinta tiene esto :babeando:

Suerte con el proyecto, estaremos atentos :ok:

:saludo: +1 por irnos contando el proyecto poco a poco ;)
Subir
dadra
#5 por dadra el 17/05/2010
:shock: desde luego si al final te sale algo decente, me compro una guitarra de esas cutrosas de los chinos y se lo hago!:D

SUERTE!!!:brindis:
Subir
rafael4024
#6 por rafael4024 el 17/05/2010
¡¡¡Te vas a cagar Mcgiver!!!! :D

En serio, me parece muy interesante, espero noticias con impaciencia.

:saludo:
Subir
mecajental
#7 por mecajental el 17/05/2010
Día soleado y festivo por estos lares, por lo que no ha habido mucho avance. Sólamente he preparado la tapa de la antigua boca con el trozo que sobró del corte y he comenzado a preparar la galleta-puente, a la que todavía le falta el acabado final.

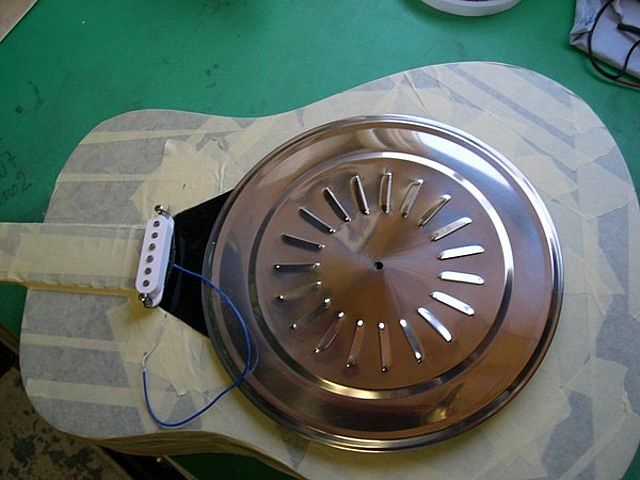

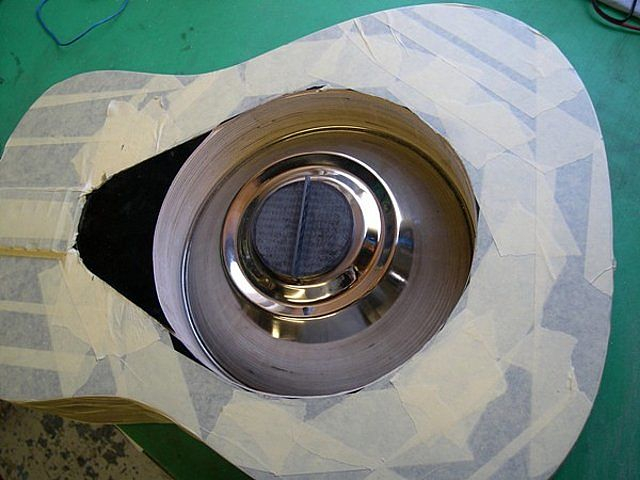

La idea es más o menos esta, aunque falta por reformar un poco la tapa de la ensaladera para darle otro aspecto menos culinario y poner la pastilla, porque será una resonadora electrificada:



Saludos
Subir
lord_kheldar
#8 por lord_kheldar el 17/05/2010
Impresionante! creo que lo intentare este verano si tengo algo de tiempo...

Cuando sigas con ello, podrias detallar la construcción del puente? seria de gran ayuda!

muchas gracias por todo y te seguiremos! +1!
Subir
cxrlox
#9 por cxrlox el 17/05/2010
una ensaladeraa O.O!!!! +1 increible el ingenio!
Subir
mecajental
#10 por mecajental el 18/05/2010
Alguien escribió:
Cuando sigas con ello, podrias detallar la construcción del puente? seria de gran ayuda!

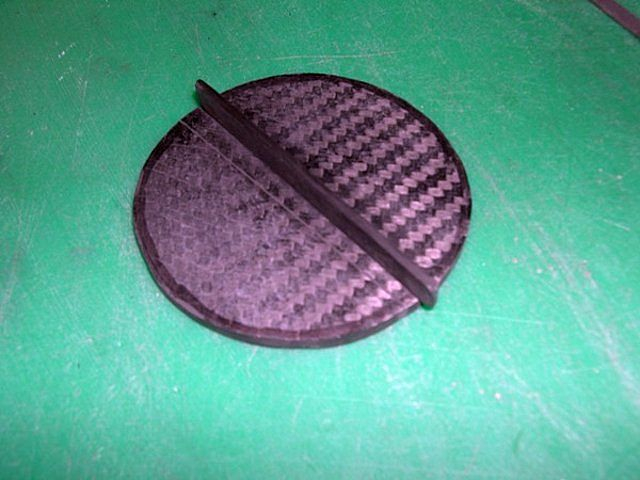

El puente está hecho en fibra de carbono de 5 mm de espesor para la galleta y 2 mm para la silleta.

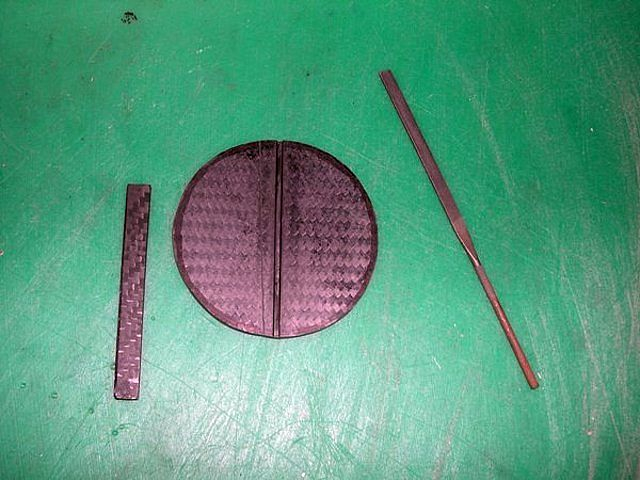

Como se puede ver en la foto, la ranura se talla con una lima del mismo espesor o similar al de la silleta, eso sí, con mucha paciencia. Luego hay que lijar bien hasta conseguir el brillo y acabado característico de la fibra de carbono (en la foto todavía está "en bruto").



La unión de la una con la otra todavía no la tengo totalmente decidida, ya que puede ir "a pelo" o pegada con un pegamento epoxi.

Ahora estoy buscando un diseño más exclusivo para los agujeros de la tapa resonadora que los típicos f-holes o los círculos con ribete cromado.

Tenía alguno que otro pensado, como los que hice en la guitarra híbrida, pero dada la superficie que han de tener (en principio la de la boca de la guitarra original, que tenía 100 mm de diámetro), me salen demasiado grandes para la zona donde suelen ir (uno a cada lado de los últimos trastes del mástil). También había pensado en hacerlos más pequeños y repartirlos en cuatro, dos en la parte superior y otros dos en la parte inferior, pero creo que quedaría muy cargado de agujeros, y máxime, teniendo en cuenta que ha de quedar sitio para los potes de tono y volúmen y el conmutador de cambio de pastilla a piezo.

Se aceptan y agradecen sugerencias.

Nota: Otro detalle que quizá resulte interesante para algunos profanos como yo, es el cálculo de la superficie del, o de los agujeros. En alguna parte he leído que el radio de la boca de una guitarra ha de ser la cuarta parte del radio de la esfera que tenga un volúmen igual al de la caja de la guitarra.

Pero yo no he querido complicarme tanto y he decidido que la superficie será la de la boca original de la guitarra. Para dimensionar los agujeros, he dibujado en Autocad el círculo correpondiente a la boca de la guitarra y he calculado su área. Luego he dibujado el/los diseños que tenía en mente y he ido modificando su escala hasta obtener un área igual a la del círculo.

Saludos
Subir
nicohurlingham
#11 por nicohurlingham el 18/05/2010
Muy bueno, me apunto al hilo.. Estoy impaciente por ver como queda terminada. Cuando termines unas pruebillas de sonido :D

Animo que va a quedar de p**a madre!!

:saludo:
Subir
cxrlox
#12 por cxrlox el 19/05/2010

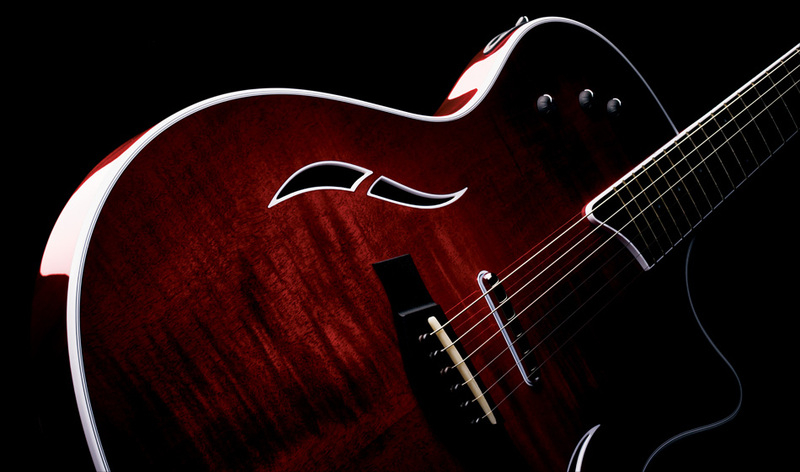

pueden ser esta f! 91765f34e57375d340fb9e208f228-665677.jpg o esta [ Imagen no disponible ]
Subir
