Hasta que al fín lo que muchos esperaban un circuito harto comprobado; es el UZOLLA una modificación del RAT!!! pero más gorda y sucia!!!!
Con mi amigo RRRIOS77 estamos ensamblando engendros durante los domingos y en una de esas encajamos en dos sendos UZOLLA; no es un proyecto mío el crédito lo tiene un JAPO de nombre GORI (así firma sus pedales) a veces ta abierto sublog otras ta cerrao (se necesita un traductor pa entender la explicación) creo ta en vacaciones; bueno pero en fín les paso el circuito en cuestión, el layout, el impreso originales y algunas fotos del interior del mismo original:

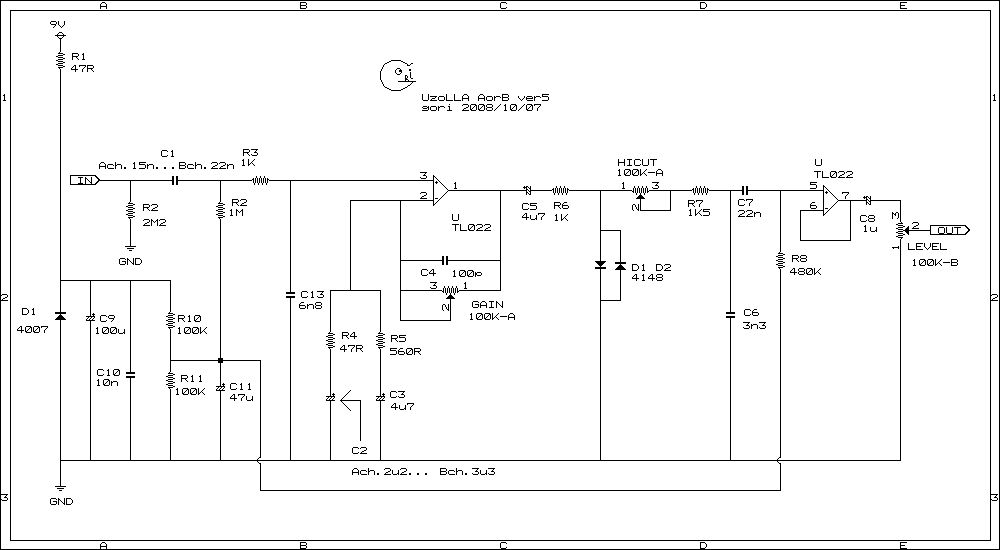

el circuito de la versión 5:
![e579c0f6557f3f5035a4962141261-741810.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)

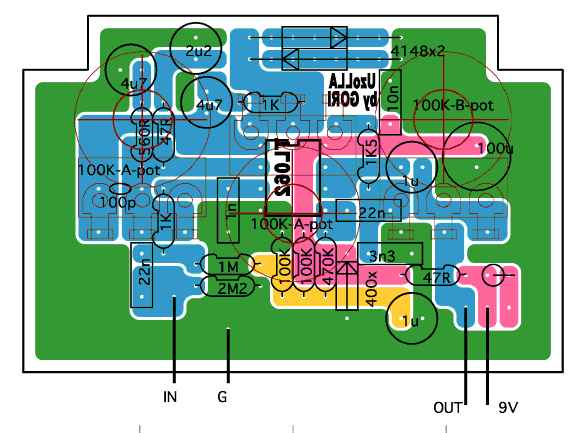

Layout de la misma versión:
![a55d41dfb4e54691499c0ee9b0da9-741810.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
El PCB con los overclipping:
![83b3ce3fa71eff8e012c46e6a98e7-741810.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)

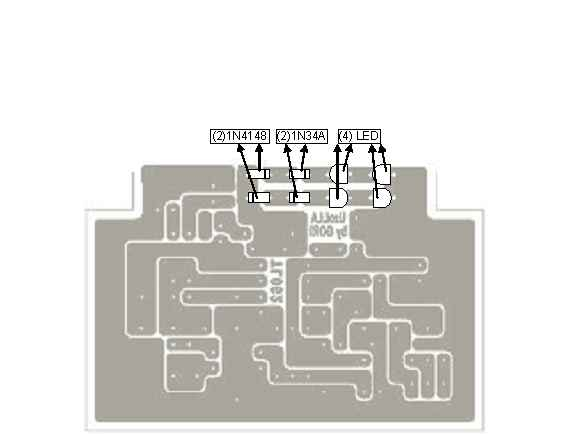

Detalle para ubicar correctamente los diodos overclipping:
![c351563eca03c3a609a56eb7fdc6c-741810.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)

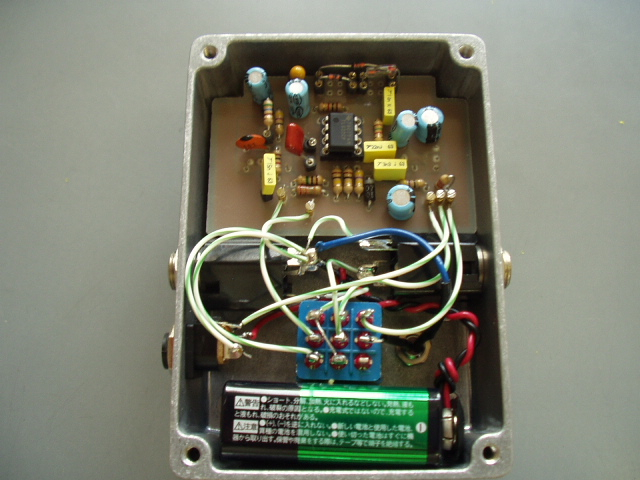

Foto interna del pedal original, noten que utiliza un clippin con dos diodosde silicio (1N4148) y un diodo de germanio (1N34A); los potes soldados por el lado cobreado:
![ce3d8362c15a03d4ef50c2d6a2886-741810.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)

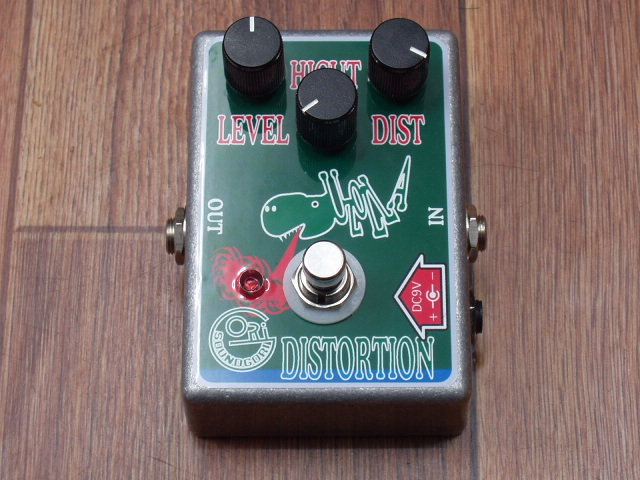

Y por último la imagen del exterior con una sugerente figura y los controles:
![c54681b566407f2849fb3d38b9491-741810.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
espero lo hallan gozado si alguno lo desea construir; lo puedo guiar es contra principiantes y muy `´acil de realizar; no utiliza en inubicable LM308 que a demás es caro; con un económico TL062, o TL072 o TL082 no hay problem cualquiera calza; novedades y ajuste especiales ..........esperen noticias!!!!!!
Con mi amigo RRRIOS77 estamos ensamblando engendros durante los domingos y en una de esas encajamos en dos sendos UZOLLA; no es un proyecto mío el crédito lo tiene un JAPO de nombre GORI (así firma sus pedales) a veces ta abierto sublog otras ta cerrao (se necesita un traductor pa entender la explicación) creo ta en vacaciones; bueno pero en fín les paso el circuito en cuestión, el layout, el impreso originales y algunas fotos del interior del mismo original:
el circuito de la versión 5:
![e579c0f6557f3f5035a4962141261-741810.jpg](https://files2.soniccdn.com/imagecache/031/e579c0f6557f3f5035a4962141261-741810.jpg)
Layout de la misma versión:
![a55d41dfb4e54691499c0ee9b0da9-741810.jpg](https://files2.soniccdn.com/imagecache/369/a55d41dfb4e54691499c0ee9b0da9-741810.jpg)
El PCB con los overclipping:
![83b3ce3fa71eff8e012c46e6a98e7-741810.jpg](https://files2.soniccdn.com/imagecache/50e/83b3ce3fa71eff8e012c46e6a98e7-741810.jpg)
Detalle para ubicar correctamente los diodos overclipping:
![c351563eca03c3a609a56eb7fdc6c-741810.jpg](https://files2.soniccdn.com/imagecache/7ff/c351563eca03c3a609a56eb7fdc6c-741810.jpg)
Foto interna del pedal original, noten que utiliza un clippin con dos diodosde silicio (1N4148) y un diodo de germanio (1N34A); los potes soldados por el lado cobreado:
![ce3d8362c15a03d4ef50c2d6a2886-741810.jpg](https://files2.soniccdn.com/imagecache/acb/ce3d8362c15a03d4ef50c2d6a2886-741810.jpg)
Y por último la imagen del exterior con una sugerente figura y los controles:
![c54681b566407f2849fb3d38b9491-741810.jpg](https://files2.soniccdn.com/imagecache/9c6/c54681b566407f2849fb3d38b9491-741810.jpg)
espero lo hallan gozado si alguno lo desea construir; lo puedo guiar es contra principiantes y muy `´acil de realizar; no utiliza en inubicable LM308 que a demás es caro; con un económico TL062, o TL072 o TL082 no hay problem cualquiera calza; novedades y ajuste especiales ..........esperen noticias!!!!!!
