Vamos hacer un ampli de valvulas guitarra sin saber electronica y barato

Muchas gracias por la info.

phakkito escribió:

el error es usar la 6p15p que no tiene conectada la pantalla efectivamente.

claro es que esta valvula tiene la rejilla supresora fuera, por eso en el montaje este hay un puente entre la patilla 1 y la patilla 3, aunque la 6 tambien esta conectada con la uno, la 8 creo que es la unica que esta libre. no se si sera mejor o peor una o la otra, a mi me suenan bien las dos, si acaso he visto en las pruebas que he hecho que la 6p15p hay que subir un poco la tension negativa de g1 para ajustar el bias, si por ejemplo la el84 la tienes afinada a 7v negativos de reja, la otra le tienes que meter 10 u 11 voltios para llegar a una misma corriente en reposo y a funcionar, la dos son de 12w, y es que compre un lote de varias de estas y estuve haciendo experimentos asi un poco para aprender.

Yo he mirado la curva de la 6p15p y es diferente a la de la el84, pero si le tiras el puente del catodo a la supresora sale andando y funciona a mi oido igual de bien que la otra,

Hay un hugles and ketner que una vez estuve trasteando, que el ampli venia de serie con las 6p15p, pero luego mirabas el esquema del ampli y venian las el84, la unica diferencia era que en la pcb habian puesto un puente que iva de la patilla 6 a la 3 creo recordar, o de la patilla 1 a la 3, podias quitar una y poner la otra y ajustar el bias.

Buenas.
Ante todo mil gracias por todas esas fotos y consejos.

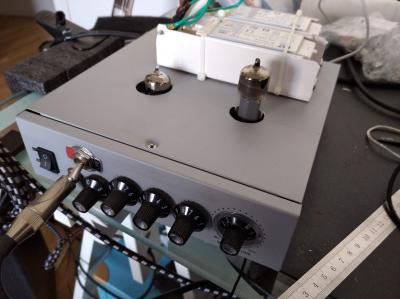

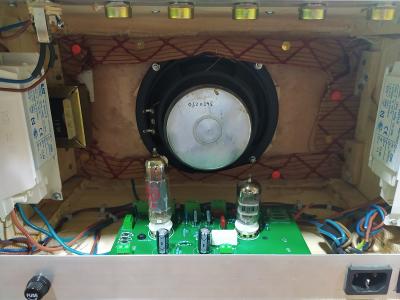

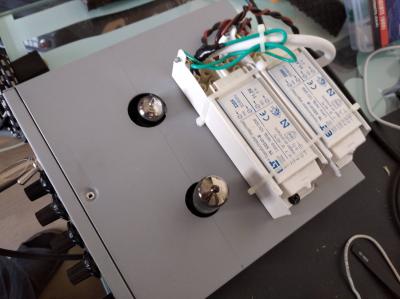

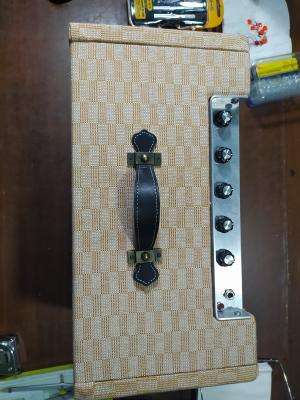

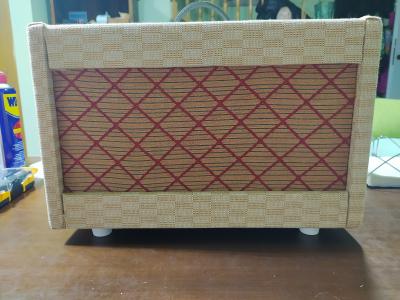

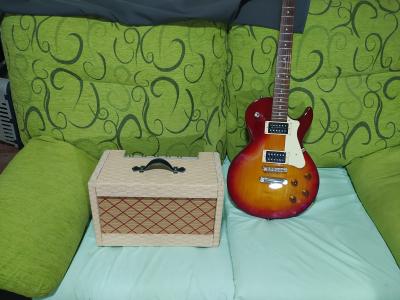

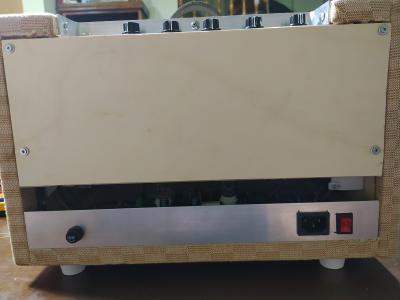

Aquí os pongo fotos de la evolución del mío.

Otras

Haber que tal suena con esta.

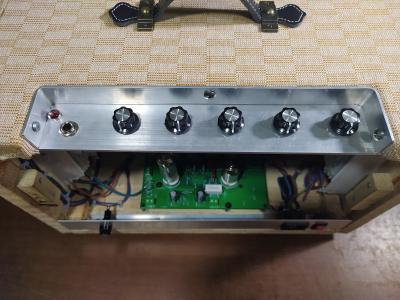

Bueno. Todavía me queda el cableado.

Chulísimo, bestial.
Pero esa distancia tan enorme de los potes a la placa te va llenar de ruido. Yo tengo apenas 6 o 7 cm y se nota mucho cuando lo pones a tope de volumen. Y eso con cable apantallado.
Pero me gustaría ver cómo lo haces y si a ti te pasa igual.
Yo por si acaso me he pillado un chasis y voy a poner otra vez los potes en su sitio.

Pues, lo de la distancia, no lo había pensado. Tengo preparado los cables apantallados. Cuándo lo monte y meta caña, os digo.

Buenos días, quería haceros una consulta, el ampli suena muy bien, pero lo utilizo en un piso, así que no paso del 1 de volumen. He estado mirando este hilo donde fabrican un atenuador.

https://www.guitarristas.info/foros/atenuador-alta-sensibilidad-pasivo-coffee-box/252779

Me voy a liar a hacer uno, he comprado los atenuadores de 8 ohmios de impedancia. Pero al revisar este hilo, para un altavoz de 8 ohmios se ponía una resistencia de 5 ohmios. Ahí va la pregunta, ¿Cuál es la impedancia para la que está diseñado el circuito?
¿Puedo utilizar el altavoz de 8 ohmios conectado al ampli sin la resistencia, o hay riesgo para los trafos?
Saludos y gracias

Hola, compañeros

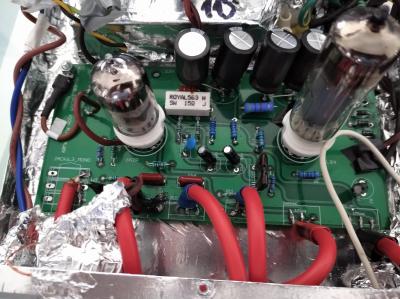

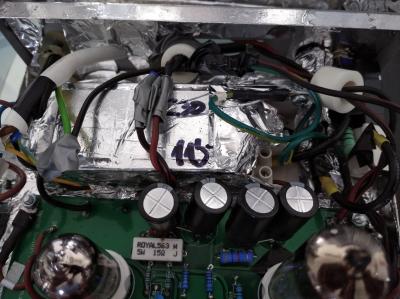

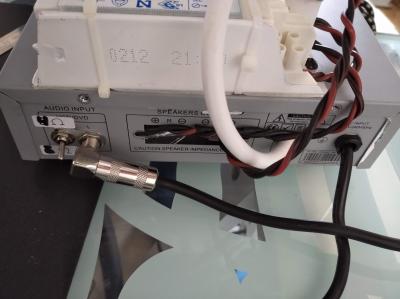

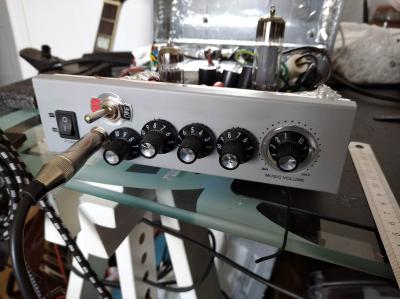

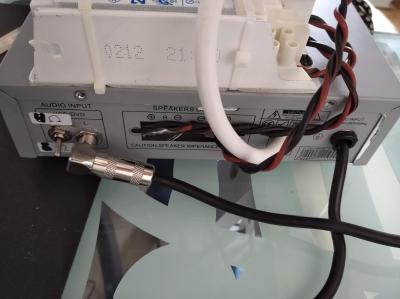

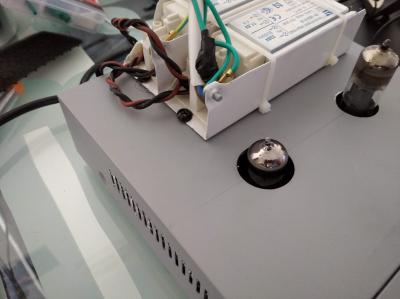

Os muestro mi montaje por el momento, ya que he comprado un chasis mayor, pero quiero antes preguntaros, por que lo que no tengo claro es el tema del ruido:
Si subo al máximo los controles veréis en el siguiente video el ruido que me hace. ¿a vosotros os sucede lo mismo?
Acceso al video con la prueba de ruido:

https://photos.app.goo.gl/QGkTQxUXrP9JsxzR9

Todo el cable de los potes es apantallado. El resto de cables son cables de audio bastante gruesos, creo que será un 20 o 22awg.
Deciros que hice los cambios que proponía el compañero Little0, que consistían en cambiar C3 a 10 nf y R19 a 2m2 lo cual me bajó mucho el nivel de ruido, pero sigo teniendo ese nivel y quiero saber si es o no normal.
También estoy esperando de aliexpress el trafo de salida, y quería preguntar si al cambiar el trafo también se reduce el ruido o no

Muchas gracias a todos

Buenas.

Pregunta de electrónica, dado el nivel del personal. Y gracias de antemano.

Le voy a poner un led rojo indicando que el ampli se ha encendido. Lógicamente saco dos cables de la alentacion de la placa 12 V.

Pero sé que a los led hay que ponerles una resistencia en el +. Pero no sé de que valor en Ohm.

Por favor. Agradezco respuestas.

#249 Mira, aquí algunos usuarios te pueden decir como montarlo con unos diodos. Pero te digo cómo lo he hecho yo:
Cogí una regleta de enchufes, que sabes que llevan un botón rojo con un led. Lo desmonté y eso lleva un led con una resistencia. Le he puesto los dos cables y lo enchufo a la salida de 220V directamente. Y funciona bastante bien. No es un muy muy vistosa, pero a mi me sirve ;-)

De todas formas aquí en este mismo post, si miras en los adjuntos, hay unos esquemas del compañero Little0 que explica como lo ha hecho él y están bien explicados.

Un saludo

Betelgeuse escribió:

Le voy a poner un led rojo indicando que el ampli se ha encendido. Lógicamente saco dos cables de la alentacion de la placa 12 V.

Para alimentar un LED con 12V de continua, con una resistencia de 1K deberia funcionar. Pero depende del tipo de LED, color, y si es de los brillantes o normales.

Yo en el mio le he puesto un piloto a 220V.

#247

Yo me lo estuve planteando, y al final me pille una caja de carga/atenuador de Harley Benton que por el precio casi me sale mejor y con una modificacion me permite tambien ir por linea al interface para grabar.
