Amplificador 5w valvulas Rusas

Lespaulhc
por el 05/08/2018

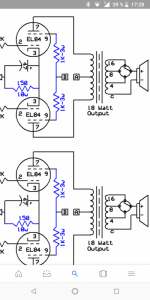

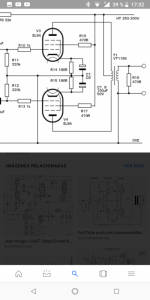

Hola vedaabierta te contesto el trafo es 8oh la salida .
Por otro lado para doble pentodo necesitas o bien dos trafos a salida stereo y dos conos a 8ohm.
O bien salida mono con un trafo con 0..125..220
Salida a 8ohm o 16 creo
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • -17%
    Harley Benton DNAfx GiT Mobile II
    49 €
    Ver oferta
  • -10%
    Epiphone Kirk Hammett 1979 Flying V
    999 €
    Ver oferta
  • -14%
    TC Electronic Ditto Looper
    66 €
    Ver oferta
Tonyguitar
por el 05/08/2018
Les, que trafo hace falta para la salida, ¿un220v/125v te sirve? Yo de esos tengo muchos.
Subir
vedaabierta
por el 05/08/2018
#37 vale eso seria para push-pull,la idea que tengo yo es de hacerlo s.ended como este pero con dos pentodos en paralelo que en realidad rendiria unos 10-12W en lugar de los 15-20W de un p-p.
En tema de trafos ando bastante perdido.

#38 Creo que es un trafo 220-6v

La historia seria saber si con uno 220-12v iria bien para 16ohm o con un 220-12-6 para tener salidas para 8 y 16ohm.
Subir
Tonyguitar
por el 05/08/2018
Seria la ostia, por que tengo un monton de 220v a 125v y tengo ganas de experimentar, los he usado para los previos, pero nada que ver, con un trafo de estos pierde toda la gracia, el jcm800 se te sube en DC a 170v y pierde mucha presencia y brillo.
Subir
Lespaulhc
por el 05/08/2018
Ya probare con 220/12v y os cuento.no tony no me hacen falta.el hacer pcb con dos el83 lo dejo para mas adelante y seguramente no pondria dos sino 4.
Subir
Tonyguitar
por el 13/09/2018
Hola tio, una pregunta, ¿si quiero usar este amplificador con una valvula el84, habria que variar el circuito y los componentes?
Subir
Lespaulhc
por el 13/09/2018

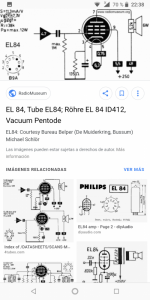

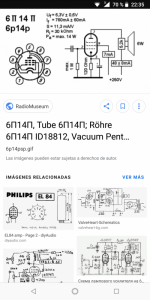

Tony la el84 es exactamente lo mismo que la 6p14p rusa
Subir
Lespaulhc
por el 13/09/2018

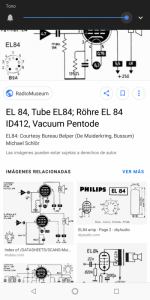

Lo mismo
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
por el 30/09/2018

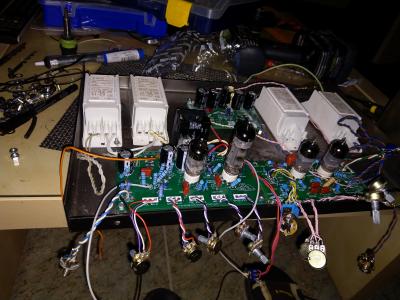

Hola aqui el amp a 5w con el jcm 800 para hacer un cabezal y luego añadirle un cono tipo combo.el chasis me lo hizo un chaval de valencia que es un crack y me puso un logo en impresión 3d en cuanto lo acabe de montar hare una review
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
por el 30/09/2018
guapo guapo, esos potenciometros apantallalos si los vas a dejar fuera de la pcb, ese cable te va a meter ruido.

oye, una pregunta, ¿este amplificador no lleva valvula de previo verdad? ¿entras directamente con un preamp a las dos el84 AB push pull?
Subir
Kenworht
por el 01/10/2018
Que guapo esta este ampli .

Un momento,
He podido leer , opcion de 1W ?
Esto estaria muy bien para studio. Y dormitorio. Jeje.
Muy bueno.
Subir
Lespaulhc
por el 01/10/2018
Si se cambia de tri/pen
Con switch
Y suena muy guai a 1w
Subir
