Amplificador hibrido

mahony
#1 por mahony el 25/08/2017

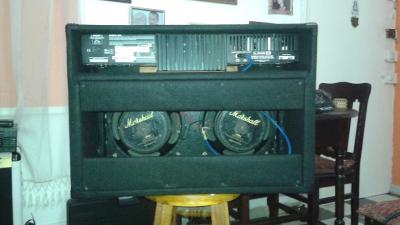

Esta ves presentamos un ampli híbrido (pre valvular y salida estado solido) de 50 mwattst aprovechando un mueble de un line 6, forrado con alfombra negra y parlantes de 10 pulgs
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
mahony
#2 por mahony el 25/08/2017

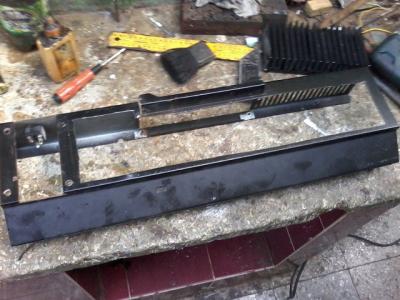

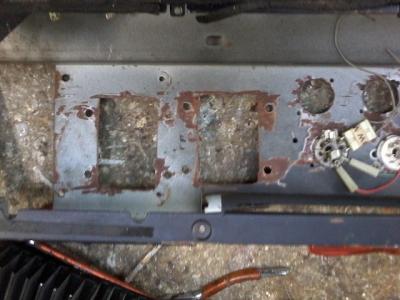

Preparacion del chasis que anteriormente se habia prepadado para un valvular completo, se elimino toda la chapa mal perforada y se le coloco una de zinc galvanizado entera.
Archivos adjuntos ( para descargar)
Subir
mahony
#3 por mahony el 25/08/2017

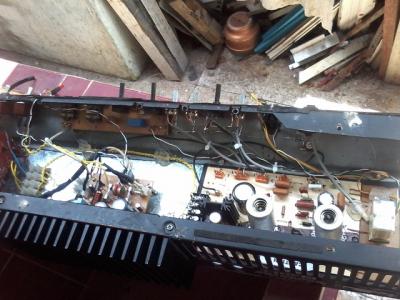

Quedando el chasis listo con todas sus componentes para incorporarlo a mueble
Archivos adjuntos ( para descargar)
Subir
NACHO
#4 por NACHO el 25/08/2017
Sigue sigue. No nos dejes así. Tenemos ganas de ver mas. :aplausos:
Subir
mahony
#5 por mahony el 25/08/2017
pudieramos subir unos videos de las pruebas de sonido, nada profesional tomado con un celular
Subir
acamm
#6 por acamm el 26/08/2017
Me intriga bastante.
Me gustaría saber qué tipo de previo usaste, parece que hay algún regulador, ¿filamentos en continua?
Hace años construí un híbrido tipo boogie de tres canales con etapa de potencia con mosfets (SJ49 y SK134) y me supo bastante mal venderlo. La verdad es que me costó bastante conseguir alimentación continua aceptable para los relés y que no metiera mucho ruido.
Salud!
Subir
mahony
#7 por mahony el 26/08/2017
Pues el pre es de un JCM800,, tiene dos canales un clean y un crunch, sabes que en original lo que se hace es poner o quitar uno de los triodos del primer tubo, pero tambien habia que conmutar los pot de master volumen para que cada canal tuviera su volumen independiente igual que su gain independiente, en fin para no hacer muchas conmutaciones lo que hice fue dejar los dos triodos conectados como si fuera para el crunh pero bajandole la ganancia al primero a traves de un contacto del rele y de paso conmutar los pot de master volumen y con eso el ruido de conmutación es nulo.
Para alimentar a los filamentos, como ya tenia que usar reles pues se hizo con cd y con un 7812, por lo que los filamentos se están alimentando con 12v cd y para llegar a los 12.6 le coloque un diodo al común del 7812 (con abundante disipador) para levantarle el 0,6v y después para los rele le puse otro diodo para dejarlo en 12v , y el negativo a masa a través de una R de 3 a 10 ohmios de 5 a 10 watts y se acabo el hum.
La etapa de potencia un LM3886 , ya no uso transistores a no ser que quiera mas de 100w, si requiero mas de 100w utilizo Mosfet (para mi no existen los bipolares si de potencia se habla) y eso es todo.
Subir
acamm
#8 por acamm el 26/08/2017
Interesante, gracias.
Subir
