Atenuador de alta sensibilidad pasivo: Coffee Box

Aclarado Tokai los que tu pusistes son de 100 w como los que he puesto yo véase foto .
Los de Musikding los de 100w llevan tapa negra y no son marca Monacor.

OFERTAS Ver todas

-44%

Hughes&Kettner Spirit of Metal

49 €

Ver oferta
Epiphone Kirk Hammett 1979 Flying V

1.120 €

Ver oferta
-44%

Hughes&Kettner Spirit of Vintage

49 €

Ver oferta

Estos son Monacor de 100w 8 ohm de EBay tienda inglesa:

http://www.ebay.es/itm/L-Pad-Attenuator-100W-8-Ohm-Wirewound-Volume-Control-/331315846698?pt=LH_DefaultDomain_3&hash=item4d23f69e2a

Estos son de musikding de 100w 8 ohm:

http://www.musikding.de/Attenuator-100W-8-Ohm

Bueno, pues materiales pedidos, me falta la caja nada mas. A ver si llegan antes del cierre de vacaciones (que lo dudo)
Por curiosidad ¿que medidas necesita la caja? ¿Es bueno ponerle algún aislante en la base?

jaropda escribió:
Los de Musikding los de 100w llevan tapa negra y no son marca Monacor.

Pues los míos de Musikding de 50w y 8 ohm sí son marca Monacor. Son estos, de la misma tienda de Ebay de la que has puesto el link:

http://www.ebay.co.uk/itm/L-Pad-Attenuator-50W-8-Ohm-Wirewound-Volume-Control-/331244213682?refid=store&ssPageName=STORE:HTMLBUILDER:SIMPLEITEM

ok de acuerdo,lo decía por la diferencia de precio y diseño pero veo que son similares para el trabajo que van a desarrollar.

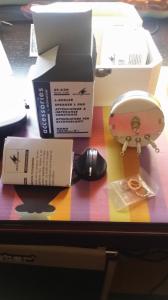

Bueno, acabo de recibir el material de Musikding y los atenuadores son Monacor, 100V y 8 omh, a 9´50€ la unidad. A ver si tengo un rato y lo monto!

Archivos adjuntos ( para descargar)

HoKiN escribió:
Por curiosidad ¿que medidas necesita la caja? ¿Es bueno ponerle algún aislante en la base?

Esperate a que te lleguen los atenuadores, que va a ser lo que mas ocupe, dependiendo marca, modelo, te variaran las medidas... Yo me he pillado una de madera, 2€ en los chinos y asi me curo en salud de los contactos...

Yo creo que Monacor es el único fabricante de estos trastos, al menos en Europa.

#139

Si, eso hare. Creo que lo de la madera no es mala idea, pero estoy pensando poner los jacks en un lado para poder abrir la tapa si eso se calienta demasiado.

Los condensadores los he pedido los dos de 400v por quedarme tranquilo si los quiero poner a tope, y la diferencia era un euro...

La madera es fácil de trabajar pero disipa horrorosamente mal el calor. Yo a no ser que lo vayáis a utilizar en un 1W o en un 5W a lo sumo.... No utilizaría madéra.....

Si vais a pasar de los 5W creo que la madera no es una opción, porque esto se calienta de verdad... Con 15W apretadizos no podréis tocarlo sin quemaros la mano.... No quieras saber como pude acabar la madera.... Mejor no arriesguéis.

Uncle Matt escribió:
Los condensadores los he pedido los dos de 400v por quedarme tranquilo si los quiero poner a tope

100Wrms son sólo 20Vrms (28.2V de pico) a 4Ω de carga, 28.3Vrms (39.9V de pico) a 8Ω, y 40Vrms (56.4V de pico) a 16Ω.

Tokai escribió:
Si vais a pasar de los 5W creo que la madera no es una opción, porque esto se calienta de verdad... Con 15W apretadizos no podréis tocarlo sin quemaros la mano.... No quieras saber como pude acabar la madera.... Mejor no arriesguéis.

Si, yo lo quiero para un combo de 5w, si me da la locura de más potencia me tendré que currar otra caja, o por el precio, hacerme otro! :guitarrista:
