Gracias a todos equipo! Vamos a darle un poco de vida al foro para no volvernos locos y amenizar un poco esta cuarentena...

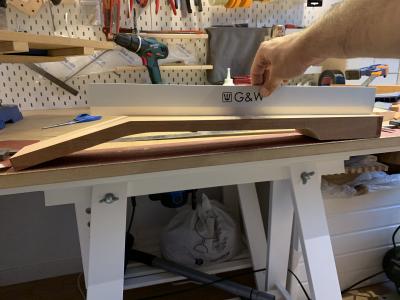

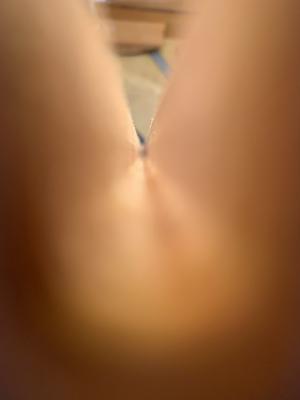

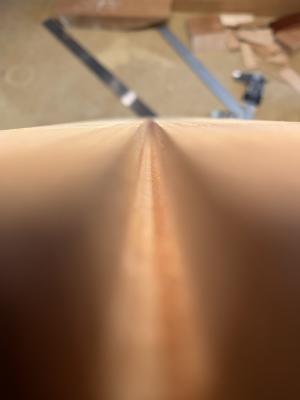

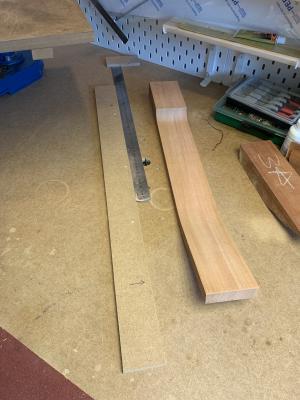

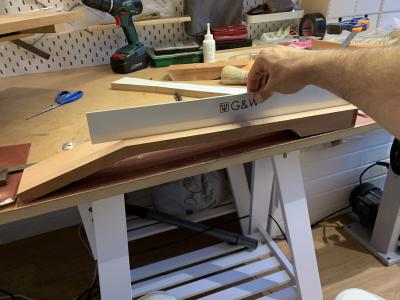

Una vez enfriado y estabilizado el mástil (con el tambor de lija pilla bastante calentón), verificamos antes de proseguir que tenemos una superficie completamente plana sin hoyos ni torsiones.

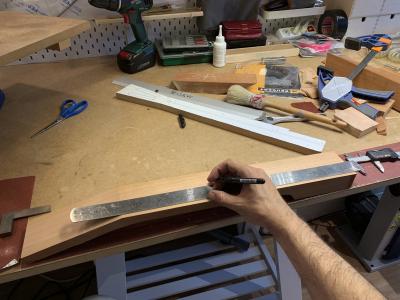

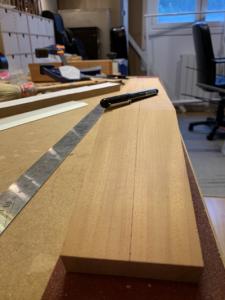

Vamos a por el canal para el alma. Tiramos una línea bien centrada para marcar el eje.

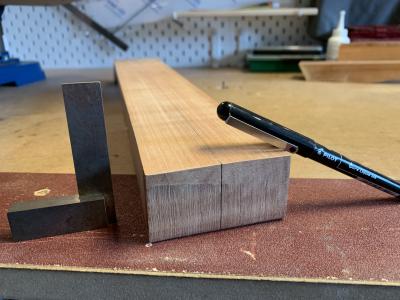

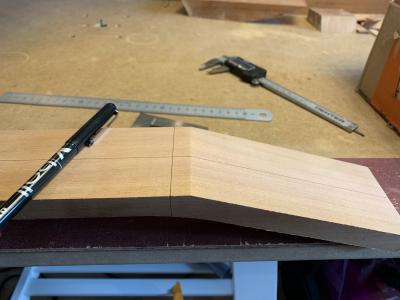

Marcamos el final del recorrido de la fresa en la zona de la pala, prolongando la marca a los cantos para que sea bien visible.

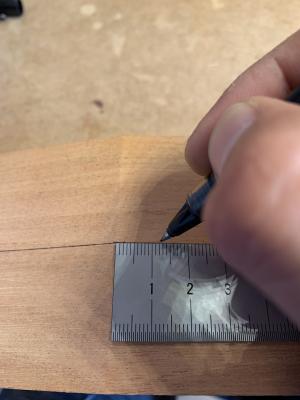

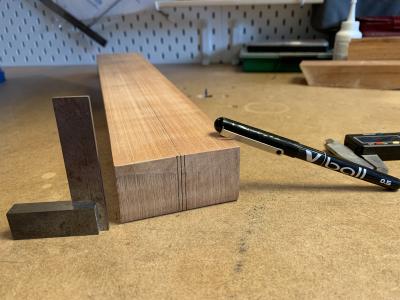

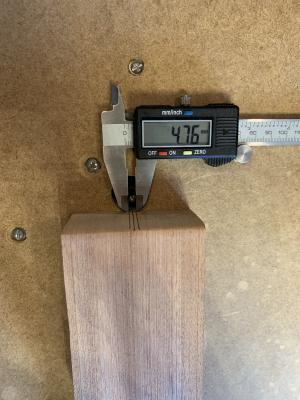

En el extremo opuesto, prolongamos el eje y trazamos sus dos paralelas al ancho del canal.










.

Al contrario que en la Les Paul que requería de un útil para fresar el canal “en caída”, en la B&G la profundidad del canal es constante en todo el mástil. Por eso, la operación es más sencilla y se hace con la fresadora invertida.

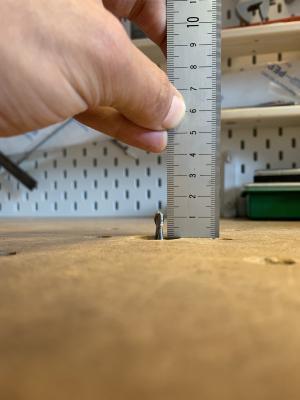

Preparamos la fresa y ajustamos altura.

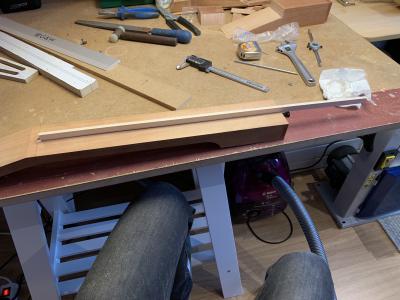

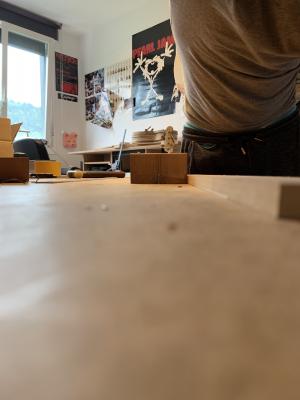

Referenciamos bien mástil/fresa, y con doble cara pegamos a la mesa en paralelo un listón bien recto que nos hará de tope para fresar el canal bien centrado. Al fondo, pegamos otro taco a la mesa que nos hará también de tope del final del recorrido.

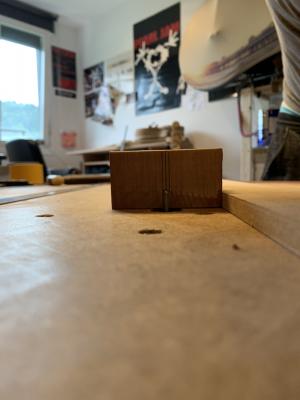

Checkeamos que la fresa va a entrar bien centrada.





Y ahora, cogemos aire, encendemos la fresadora, rezamos al cosmos, y sin forzar pero con seguridad y desplazamiento constante, le metemos la pasada de un tirón y sin detenerse...



Prueba superada, podemos soltar el aire

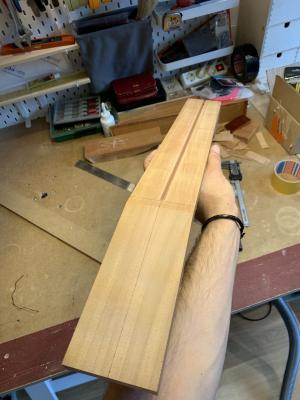

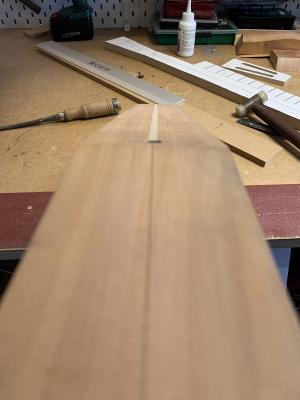

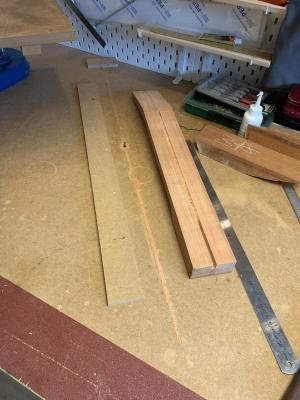

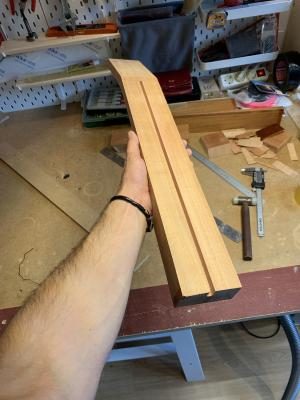

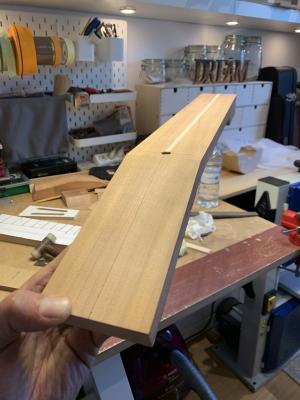

Recto y límpio





En el minuto 2:01 de este video se ve bien cómo hacen la operación los de B&G :

https://youtu.be/qHWuOOzN9ks?list=PLHuXBTD6fpzCcckcVgcQ-KRq3b1zgnjVT


.

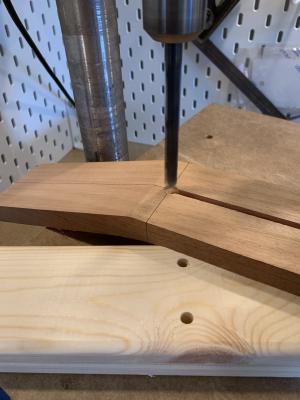

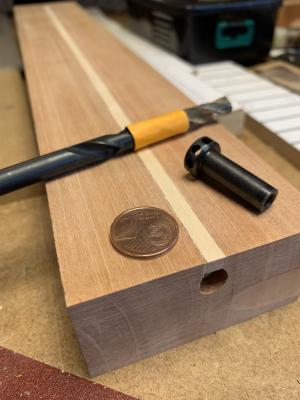

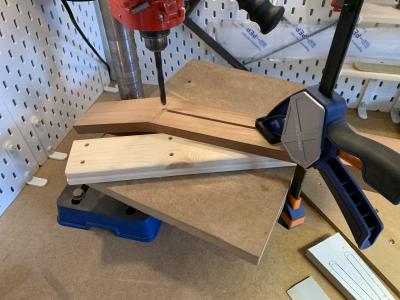

Otro aspecto peculiar de la B&G es que el anchor o tope de la barilla del alma va en el extremo de la pala. Aquí haciéndole el taladro con mucho cuidado de no pasarnos en profundidad ya que debilitaría la zona propiciando las famosas “decapitaciones” de las Les Paul.

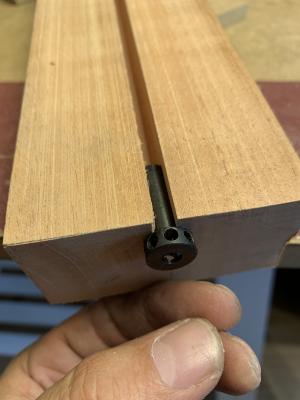

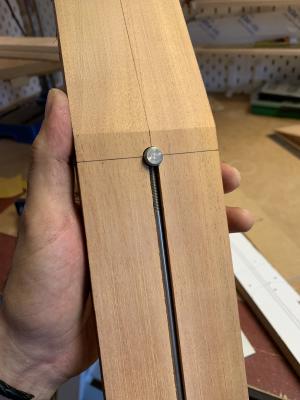

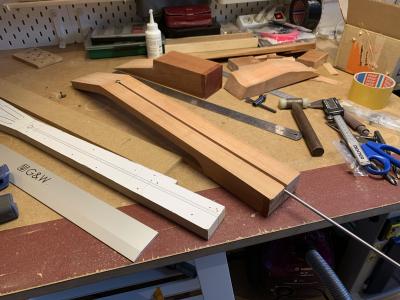

Y comprobamos que encaja bien.

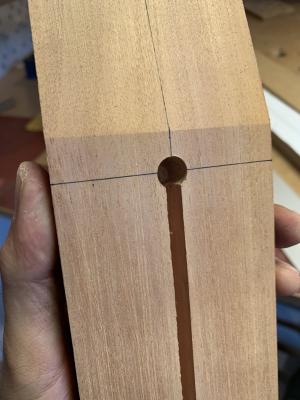

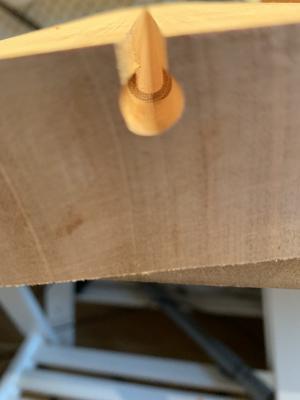

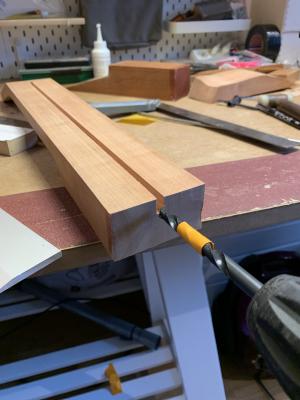

En el otro extremo, hacemos con una broca el desahogo para la tuerca de ajuste del alma (spoke nut).











.

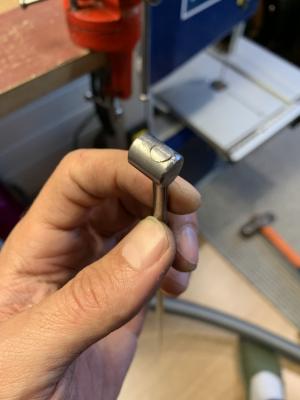

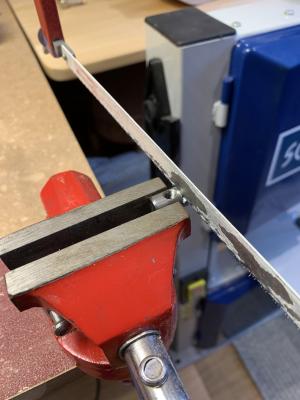

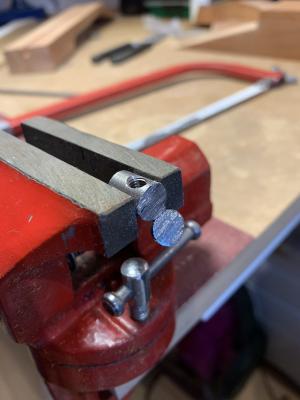

Con el objeto de no debilitar la zona del “cuello” de la pala como he mencionado, he reducido todo lo posible la profundidad del anchor, por lo que lo recorto a lo justo y necesario.

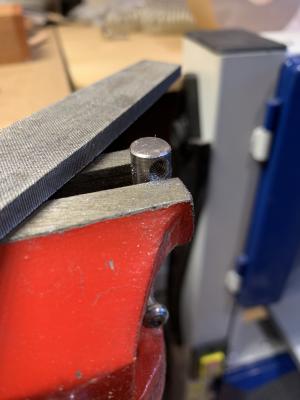

Achaflanamos y limamos un poco la cara.

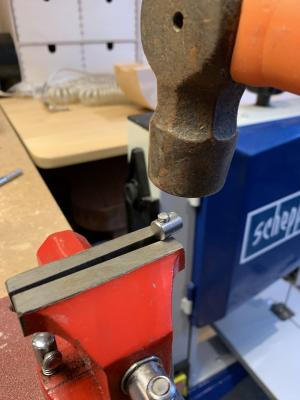

A molestar un poco a los vecinos con los martillazos

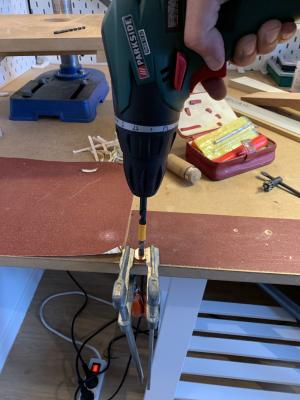

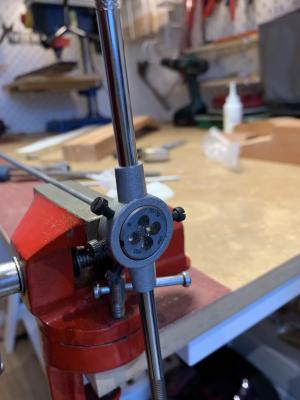

Roscamos el otro extremo de la varilla con una gotita de aceite para ayudar a la terraja (estas varillas de Stewmac vienen con un extremo sin roscar para ajustar la longitud del alma según necesidad).

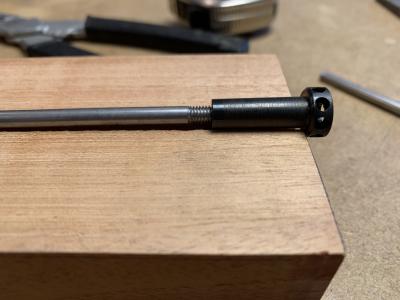

Comprobaciones.







.

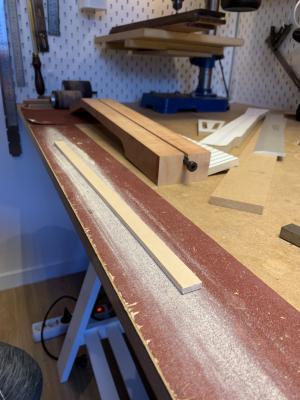

Turno de la lengüeta de arce.

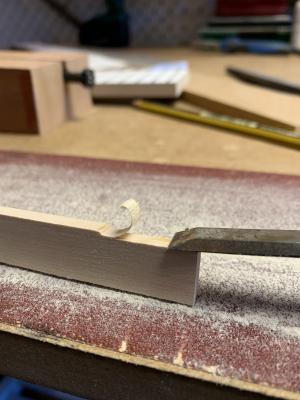

Lijando para ajustar el espesor al canal del alma.

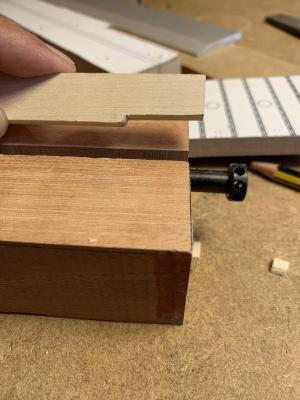

El el extremo, le hacemos una entalla para el desahogo de la tuerca.

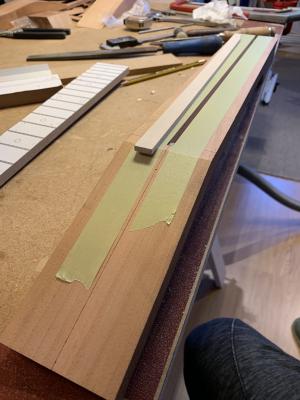

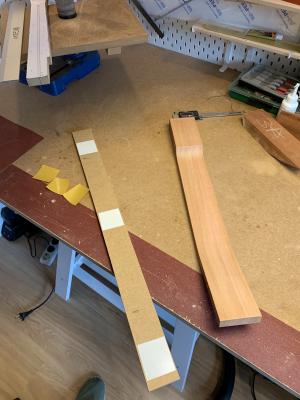

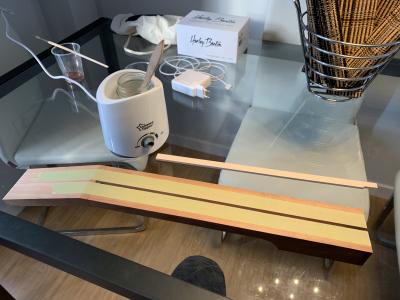

Con la lengüeta lista, encintamos alrededor del canal para no embadurnarlo todo de cola.

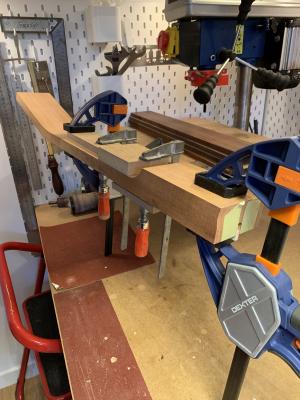

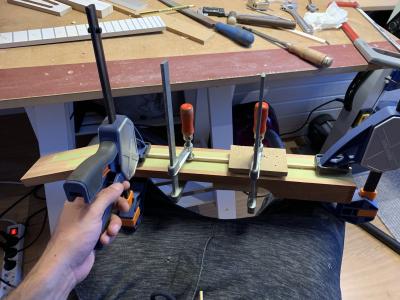

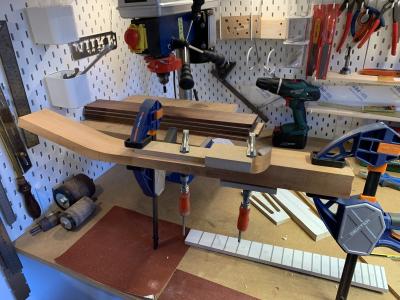

Preparamos la cola animal o hide glue, precalentamos tanto la lengüeta como el mástil con la pistola de calor, y sin prisa pero sin pausa encolamos la lengüeta y encerramos la varilla del alma para siempre.



Y dejamos secando del revés dándole la vuelta al conjunto para que la cola no vaya cayendo al fondo del canal e inunde la varilla (no queremos que quede dentro bloqueada).






Ánimos a todos, y a cuidar y a cuidarse!





.

Como siempre una auténtica maravilla. Trabajas de manera limpia y precisa, es un verdadero placer disfrutar de tus hilos de lutheria.

Me maravilla ver con que precisión y cariño fabricáis maravillas como ésta.
Me quedo a ver el final....

Enhorabuena...hay una cosa en la que siempre me he fijado aparte del resultado final, que es la meticulosidad, la limpieza y la organización del puesto de trabajo...y tengo que decir que en el post que has colgado eso se ve.
Te felicito de nuevo...un trabajo impresionante...muchas gracias por compartirlo con nosotros...

Gracias por los comentarios y por seguir el hilo compañeros

Seguimos con el mástil...

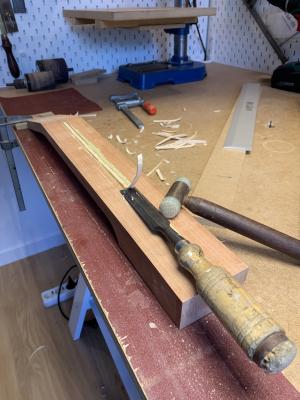

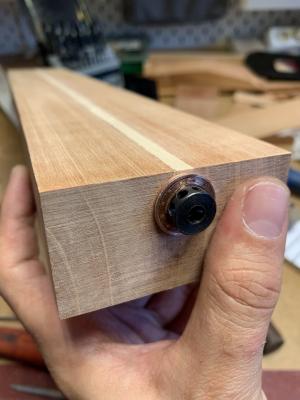

Una vez seco, soltamos sargentas, y eliminamos el excedente de arce.



Así.

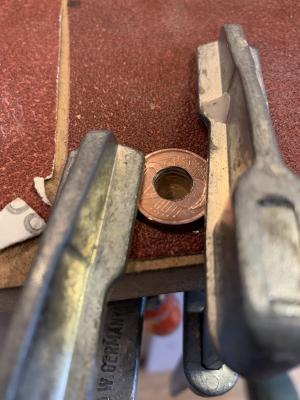

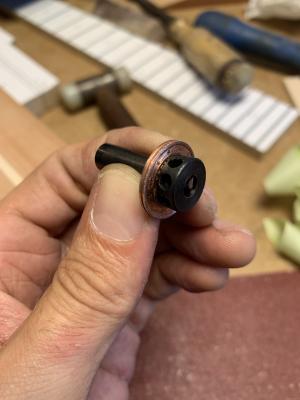

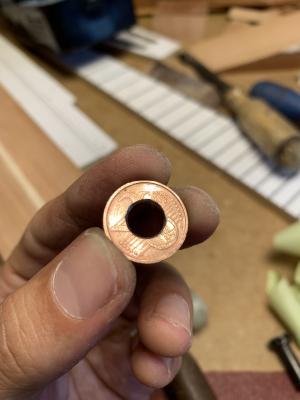

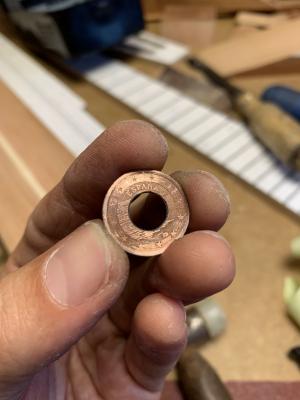

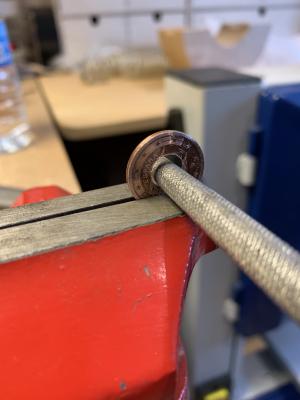

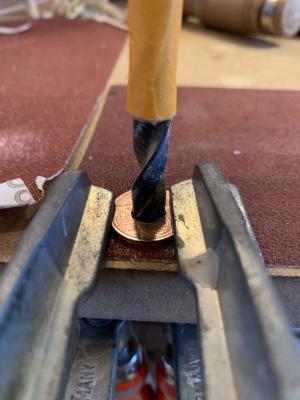

Para la tuerca del alma, tenía pendiente conseguir arandelas de latón de la medida apropiada. Pero para una puñetera arandela que necesito, para qué comprar cuando por 2 céntimos te la puedes hacer tú mismo




























.
