Construccion de un fuzz factory by zvex

Pueden desir cmo va elSwitch o no se enviarm algun diagrama de cmo van los cables q se ponen en el Switch?? Porfa se agradece

hay un post en electronica diy sobre eso.
usa el buscador

Léete todo el post creo por ahí ta la manera de como hacerlo!!!! no seas flojín!!!!!!!!!!!

Hola he seguido todo el post y la verdad es muy interesante todo lo que viene muy bien explicado, Gracias a todos los que aportaron, por esta razón me anime a armar mi Fuzz Factory les dejo unas fotos de lo que llevo...
[ Imagen no disponible ]

Solo una duda en lugar de usar una resistencia de 5.1K estoy utilizando una de 5.11K mi duda es si no tendré problemas?
[ Imagen no disponible ]

Estos son los candidatos:
[ Imagen no disponible ]

Saludos a Todos!

Dr.Maligno Tech escribió:

tip es la punta del jack, ten en cuenta que necesitas una hembra de jack estereo para el negativo de la pila, al conectar el cable, se conecta el negativo de la pila, sino la pila al estar en circuito se gastaria.

Una cosilla que se me viene a la mente...
Tengo pensado usar el mammoth y este cuando lo haga con la pila y pensando (no mucho) en que cada vez que no toco hay que sacar el cable, ¿no haria lo mismo si pusieramos un SPST entre el tip del input y el cable positivo de la pila para desconectarlo desde fuera cuando no tocamos?...

san escribió:

entre el tip del input y el cable positivo de la pila

cable negativo quiero decir.....

Hecho y funcionando, una tonteria muy simple pero que te quita de estar removiendo cables mientras no tocas.....

Hola!!! Queria hacer una consulta un poco fuera del tema citado. por casualidad tienes la informacion para realizar un pedal tortuga sasquatch pedal silicon? Si lo tienes por favor podrias publicarlo... de ante mano muchas gracias y esta muy bueno el aporte con el pedal fuzz

Vaya, empeze este proyecto hace como 2 semanas, pero no sabia de este hilo, me lo he leido completo me tomo mis 3 horas tomando apuntes; me base por completo en la pagina francesa y no tengo problemas hasta ahora, esta semana me voy a pillar los 2 AC128 de Hfe 80-90 y 120-130 y comprare un 2n2222A NPN en remplazo del NPN que tienen aqui.
Tome apuntes y anote los similares al AC128 segun comentarios que vi, alguien deberia animarse y probarlos:
Remplazo para AC128:
AC-128, AC-139, OC-76, AC188, NKT275, OC44, BC557, 2n404,2n3906, 2n5087

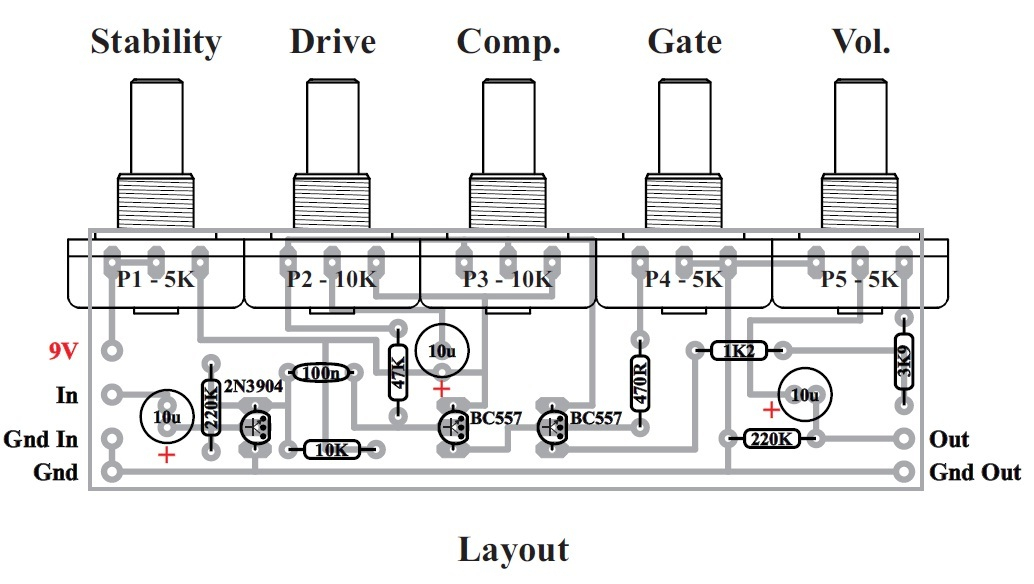

Hola Dr.! Entre mis cosas encontré el layout de un fuzz factory bastante diferente, principalmente porque no usa transistores de germanio. Sino dos BC557 y un 2N3904. Sabes algo sobre este? Que tal rendirá?

Dejo esta imagen, espero me podás dar algo de info. Gracias

Hola, hoy he terminado este pedal y me he dado cuenta de que si bajo el pote de tono a cero (sin agudos) se quita de golpe el ruido el ruido de fondo y suena de vicio.
Alguna sugerencia?
He usado germanios ac 128 y un 2n3904.
Saludos
