Si, si el condensador está bien, no está hinchado rebentado o hay restos pegajosos alrededor lo más probable es que sea la válvula de la reverb la que se haya averiado, pero ya metidos en faena merece la pena cambiarlo porsiacaso, con que sea igual que el que hay vale.
Con lo de ha sido fácil me refería a encontrar el manual de servicio. 😅
Hola,
Primeramente, recomendarte que tengas absoluto cuidado si no tienes experiencia reparando amplificadores a válvulas. Esos condensadores pueden guardar voltage durante un tiempo, voltage que puede darte un susto o matarte.
Sin tener el amplificador delante y por las fotos, el condensador que está atado con la brida (C66) está en mal estado, debes cambiarlo sí o sí.
Las resistencias que hay después (R120 y R69), no tienen por que estar dañadas pero es rara la configuración, además no están bien colocadas. Unas resistencias de semejante potencia no deberían estar pegadas a la placa, si se calientan en exceso te queman la placa (lo que te ha sucedido a tí).
La resistencia R69 parece añadida más tarde y además, ambas (R69 y R120) están conectadas en paralelo dando como resultado una resistencia equivalente de 2K Ohm y un total de unos 10W seguramente (Lo mismo 20W si son las dos de 10W). Esto es raro. Buscando fotos por internet, veo que esas dos resistencias tienen su lugar, lo mismo tu ampli es de las primeras versiones y la resistencia R69 es un añadido a posteriori por parte de Diezel.
Según el manual de servicio (página 14) se propone sustituir ambas resistencias por una de 4K7 (4,7 K Ohm) y 5W. Siempre puedes poner una de 10W por seguridad.
Si decides sustituir la resistencia también (yo lo haría, cuestan 4 duros) la colocaría de nuevo pero dejando un espacio de al menos 2cm entre la resistencia y la placa. De este modo si vuelves a tener algún problema no te quemará (aun más) la placa, algo que puede causarte problemas mayores.
Saludos,
1

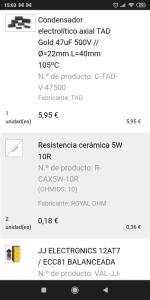

#18 He realizado el pedido a retroamplis
Archivos adjuntos (
loguéate para descargar)
#19
La resistencia cerámica la has pedido mal, tiene que ser de 4k7 o 4,7kohm,la que has pedido es de 10ohm.
Aprovecha y pide la de 22k también.
Parece una avería fácil, pero en la entrada de alta tensión, un filtro en pi posiblemente, no he visto el esquema, parecen 2 resistencias en paralelo, una quizás se ha abierto, y aumenta el voltaje en la otra y con ello el calor en ella, de ha puesto arder!!
Creo que son resistencias de 10w o más, es importante si las cambias que sean grandes.
Sobre los condensadores cargados, normalmente suelen llevar alguna resistencia de gran valor que los descarga de alguna forma, pero no te fíes, yo los mediría con el tester por si acaso quedan cargados después de apagar y los descargarla con una resistencia de 100k o 220k.
El ampli ya está arreglado (lo lleve a un técnico porque algo lié con las resistencias y la soldadura) , ahora hay un problema, la reverb no funciona y tendría que desarmarlo entero para darle la vuelta y seguir la señal. ¿ Controlais el esquema de reverb Diezel Einstein?
Has cambiado la válvula de la reverb?
