#12

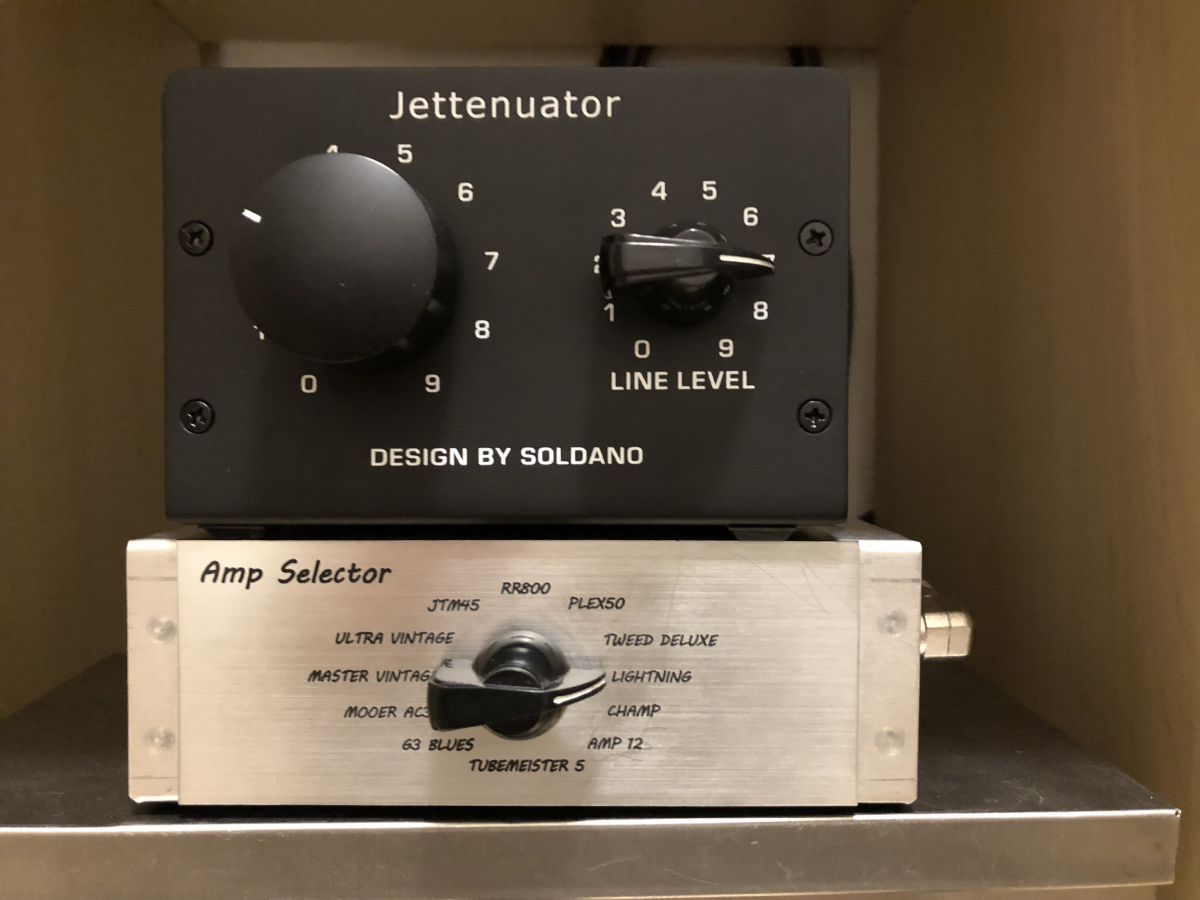

He sacado un par de fotos, una de la parte frontal y otra de la parte trasera. En la foto frontal en la parte derecha se ve la salida hacia el Jettenuator. ( el nombre de los amplis no está muy actualizado y alguno está customizado jejej)
![d8268f39befad88f9ac548411565f-2379441.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)

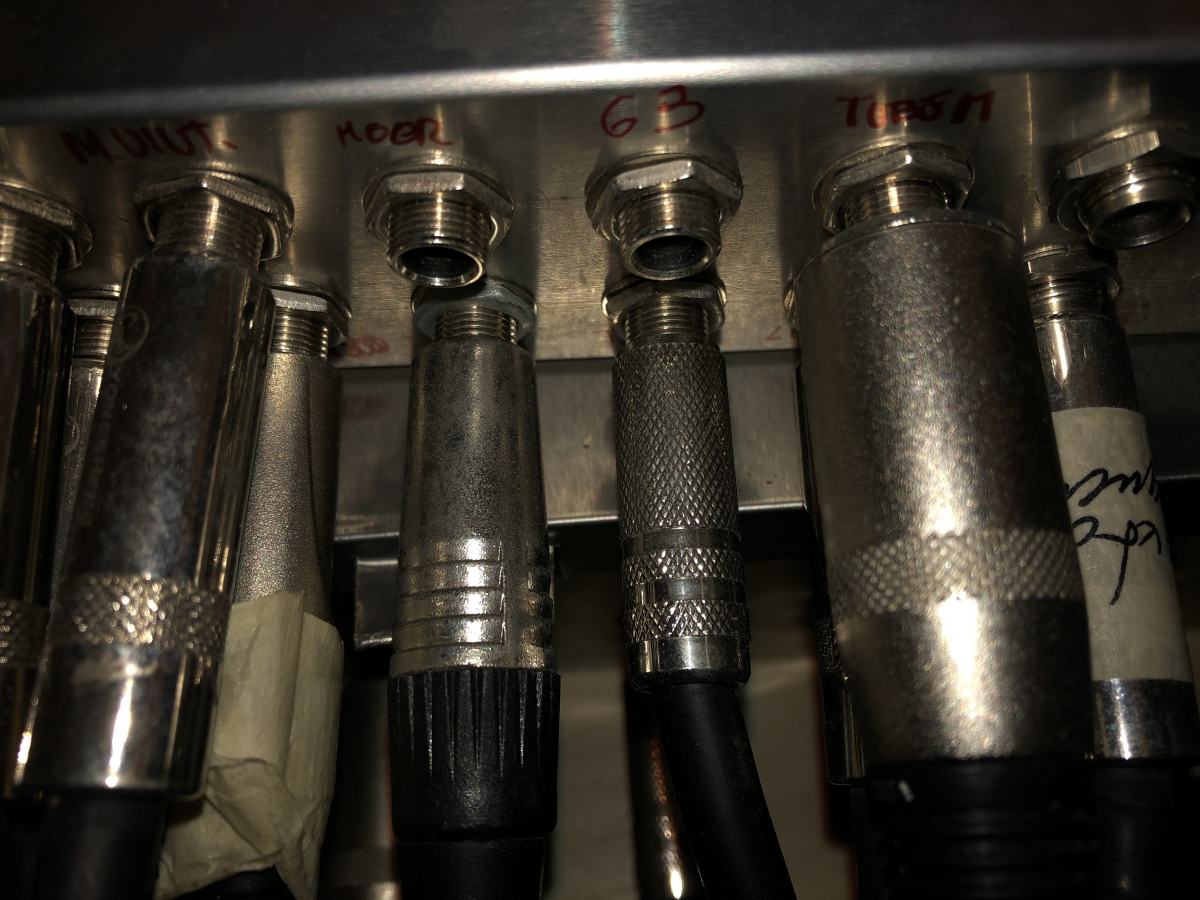

En la parte trasera están todos los jacks que conectan con cada uno de los amplis. Alguno está desconectado porque no me queda espacio en la estantería![:D :D](https://statics2.soniccdn.com/images/smilies/biggrin.gif)
![9a7cc924edb5f2b49b4296e3d4f44-2379441.jpg](https://statics2.soniccdn.com/images/lazy-placeholder.jpg)
El selector es este:
https://www.allelectronics.com/item/rsw-112/1-pole-12-position-rotary-switch/1.html
Tiene doce posiciones, doce pines de entrada de señal que conectas al vivo de cada jack hembra ja y un único pin de salida en el centro que conectas al vivo del jack de salida. Los tierras de los jacks de entrada los unes todos entre sí y de ahí al tierra del jack de salida. Y ya lo tienes.
He sacado un par de fotos, una de la parte frontal y otra de la parte trasera. En la foto frontal en la parte derecha se ve la salida hacia el Jettenuator. ( el nombre de los amplis no está muy actualizado y alguno está customizado jejej)
![d8268f39befad88f9ac548411565f-2379441.jpg](https://files2.soniccdn.com/imagecache/f27/d8268f39befad88f9ac548411565f-2379441.jpg)
En la parte trasera están todos los jacks que conectan con cada uno de los amplis. Alguno está desconectado porque no me queda espacio en la estantería
![:D :D](https://statics2.soniccdn.com/images/smilies/biggrin.gif)
![9a7cc924edb5f2b49b4296e3d4f44-2379441.jpg](https://files2.soniccdn.com/imagecache/0f0/9a7cc924edb5f2b49b4296e3d4f44-2379441.jpg)
El selector es este:
https://www.allelectronics.com/item/rsw-112/1-pole-12-position-rotary-switch/1.html
Tiene doce posiciones, doce pines de entrada de señal que conectas al vivo de cada jack hembra ja y un único pin de salida en el centro que conectas al vivo del jack de salida. Los tierras de los jacks de entrada los unes todos entre sí y de ahí al tierra del jack de salida. Y ya lo tienes.
