Dudas y preguntas sobre los videos de "En clave de retro"

Tonyguitar
#1 por Tonyguitar el 23/11/2019
Recientemente hablando con este compañero, me ofrecio la posibilidad de abrir un hilo aqui en el foro donde se ha ofrecido de forma desinteresada a echarme un cable de forma desinteresada sobre cuestiones de los videos que hay en su canal y asuntos que no termino de entender.

Desde aqui hago un llamamiento a los habitantes de guitarristas.info que si no se han suscrito a este canal, ya estan tardando en hacerlo si se consideran unos incondicionales del mundillo del triodo y el pentodo, como es mi caso tuve que hacerlo obligatoriamente ya que, tengo mucho muchisimo que aprender y aqui se entiende todo muy facil y muy ameno jeje. para nada me averguenza reconocerlo


https://www.youtube.com/channel/UCRvI92Am2P_3yFQunxiVQMQ





Antes de nada pedirte disculpas por mi ignorancia sobre las curvas y su entendimiento y las estupideces que puedo llegar a decir en lo que viene en adelante.

Bueno, mi pregunta es en relacion a este video:


si es un amplificador de potencia, pusiste como ejemplo a curva de un triodo de valvula de previo, voy a intentar hacer esto mismo pero sobre una curva
de una 6l6, mas que nada por que la curva es muy distinta:

la fuente es de 230v que al rectificar a continua sube a 300v, marco en la curva 300v, como a 6L6 es una valvula de 25w, pues ya puedo saber la corriente que puede circular por ella, 25w/300v de la fuente=83mA, de aqui extraigo el 60% y me sale una corriente de 50mA.

Ahora, la resistencia de anodo la voy a poner de 5k:

en este caso 300v de la fuente, dividido por 5 x 5000=12mA ¿debe multiplicarse por 5 o por 10 los 5k de la carga del anodo en mi caso?

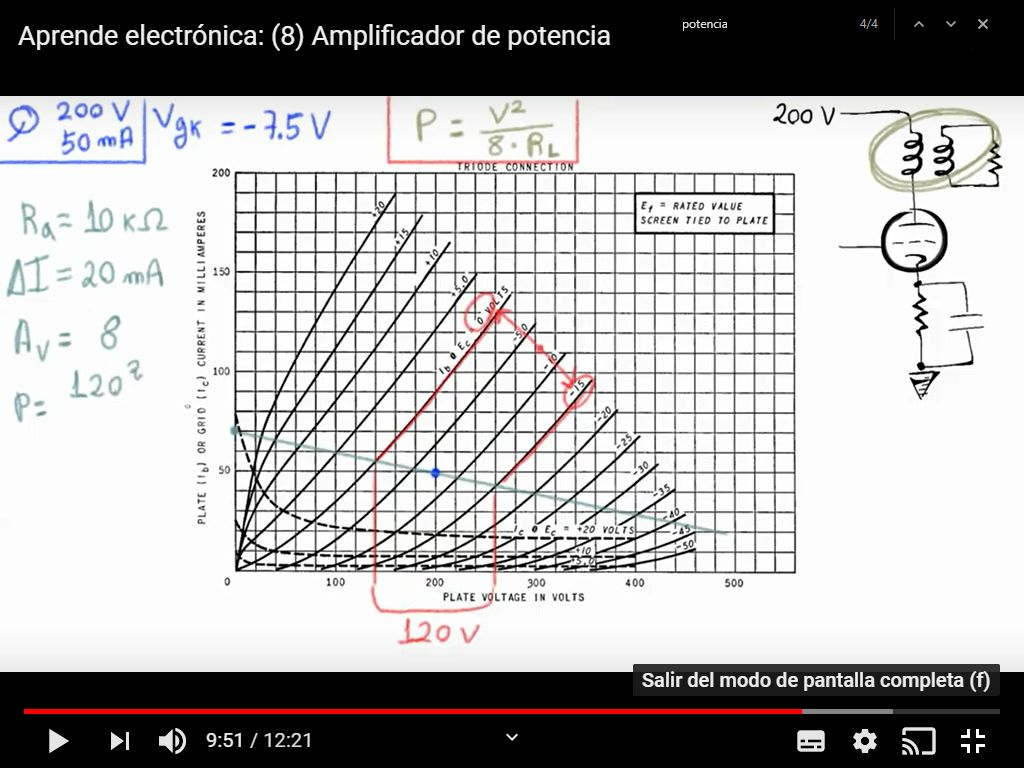

Aqui en tu video me pierdo, por que pones el ejemplo de=200v/10 x 10.000 ohm=2mA, aqui hay algo que no he entendido, por que a mi me sale haciendo tus cuentas 2mA y no 20mA como te salieron a ti en el video. ¿son 10 x 10.000 ohm?

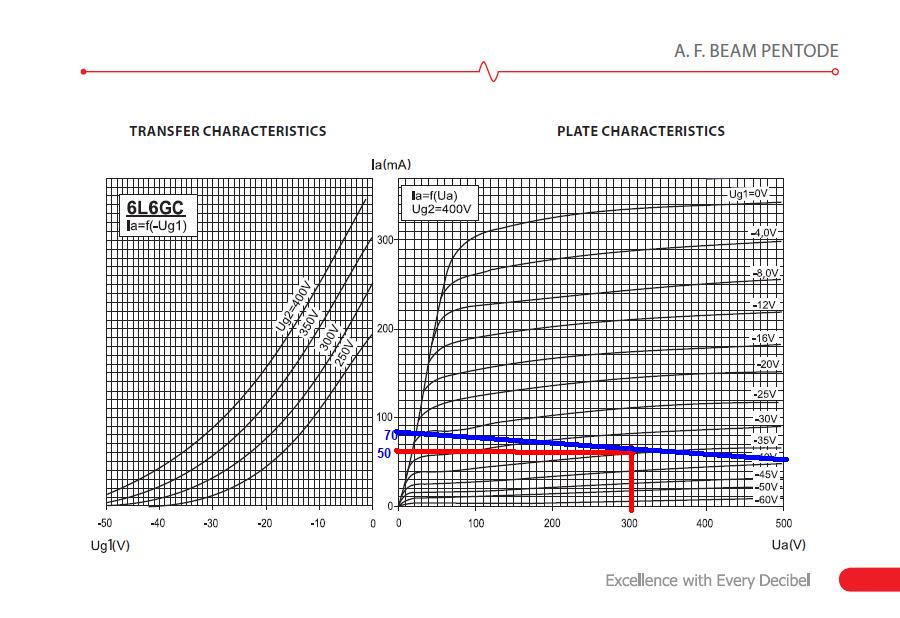

Bueno, en mi caso me han salido 12mA, asi que algo estoy haciendo mal, voy a suponer que me salieron como a ti, 20mA, bueno, la cosa es que me he perdido pero bien, sobre todo por que la curva de la 6L6 no se parece en nada a la que tu pusiste, me ha salido un churro, te lo dejo aqui para que lo veas jeje:




Ayudame si puedes con esto de las curvas, que no me entero, gracias tio.
Archivos adjuntos ( para descargar)

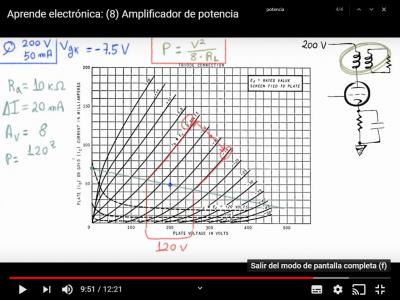

clave 1.jpg
