Esquema de conexiones pantalla 2x12

WateBass
#1 por WateBass el 13/05/2017
Tengo una pantalla Orange 212 que solo tiene la opción de conectar a 16 Ohms y me gustaria modificarla y ponerle un conmutador para poder conectar en stereo a 8 ohms (Los altavoces que lleva son de 8 Ohms). Algo parecido al sistema que llevan las pantallas Marshall.
Alguien puede pasarme el esquema o explicarme como he de hacer las conexiones?
Subir
OFERTAS Ver todas
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
Jors
#2 por Jors el 13/05/2017
Primero, el ampli al que la conectes tiene que salir en estéreo para que suene así, si no es lo mismo.
Después, especifica el modelo para saber cómo es.
Subir
WateBass
#3 por WateBass el 14/05/2017
Tengo 2 amplis, un orange TH30 que sale a 16 ohms y un Mesa Boogie con etapa stereo que sale a 4 o 8 ohms.
Lo que quiero es poder conectar el Mesa Boogie a la pantalla.
Subir
Jors
#4 por Jors el 14/05/2017
#3 Vale, hay conectores con ese cometido, busca uno y sustituye uno de los que tienes, así uno te conectas a 16 y si conectas los dos salen en estéreo a 8.
Yo tengo una Blackstar así.
Subir
WateBass
#5 por WateBass el 14/05/2017
Exacto! Lo que quiero es modificar la conexión de la pantalla para poder hacer eso, pero necesito el esquema de como han de ir las conexiones, o un circuito nuevo que ya venga montado!!!
Subir
Miguel
#6 por Miguel el 30/05/2017
yo segui esta conexión la de la izquierda me permite tener la toma central 16 ohmios y la dos laterales 2x 8 ohmios
Archivos adjuntos ( para descargar)
Subir
Miguel
#7 por Miguel el 30/05/2017

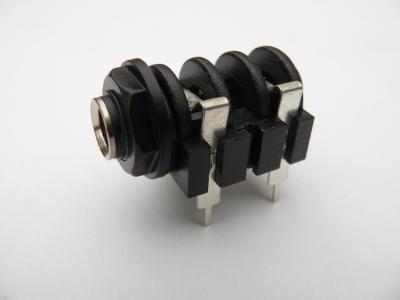

con tres bases Jack con desconexión va perfecto
Archivos adjuntos ( para descargar)
Subir
WateBass
#8 por WateBass el 30/05/2017
Precisamente encontré un esquema similar buscando por internet y el fin de semana lo monté. Va perfecto.
Muchas gracias!
Subir
