¡Fender twin+champion preamp sin ruido por 15€!

Si no recuerdo mal el switch va entre el tonestack y la masa. Se desconecta de la masa y se desactiva

Mirare otra vez el rar a ver si esta. Porque aunque no parece muy compleka asi con palabras no sabfia hacerlo

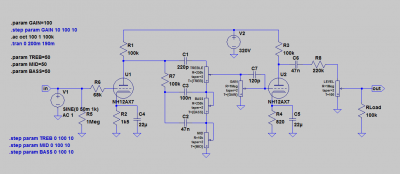

#158 Mira el esquema este: solo tienes que poner un interruptor entre el tonestack y la masa

yo es que si no lo veo en el layuot no sabria hacerlo

#160 Solo tienes que buscar la pata del pote de medios que va a masa en el layout

Luego cuando esté en casa te lo enseño, es lo que dice dazz, quitas la masa del tonestack y la salida de placa de v1 va casi directa a la reja de v2.

Con esto se consigue distorsión, una distorsión muy usable para el bajo.

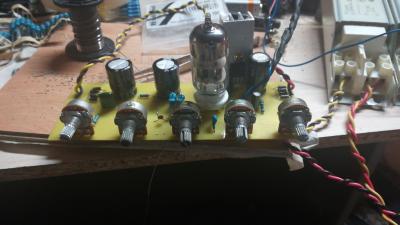

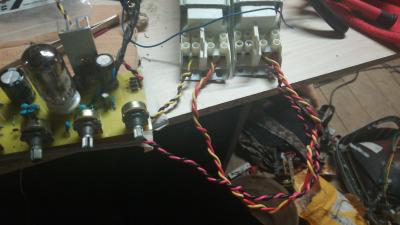

Dejo el mio que he estado haciendo esta tarde por aqui le faltan solo los jacks y el enchufe. En teoria esta todo bien, asi que deberia de funcionar a la primera

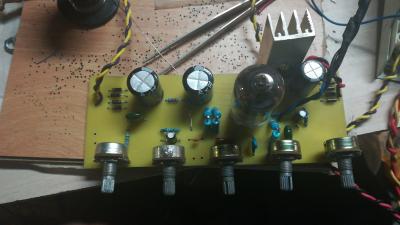

Jesus ese disipador lo veo muy pequeño se calentara mucho el regulador ponle uno generoso o un cooler mini este ultimo hara ruido pero es otra opcion.

#164 fijate que lo veia muy grande y lo corté. Buscare otro mas grande

este previo es una putada hacerlo con la 6n2p si alimentas filamentos a 12v, pues cuando rectificas se te sube el voltaje a 16v o asi. 11.5v x 1.41=16.2V.
¿con un 7806 se puede hacer un recorte de 10v? yo te lo digo por que creo que tambien lo hice asi en su dia y me parece ahora una burrada, no recuerdo bien.

En teoría si lo has hecho como pinia deberia estar bien

Yo he seguido el layout y ponia que para las 6n2p habia usar ese, asi que no se
