¡Fender twin+champion preamp sin ruido por 15€!

Staccato
#637 por Staccato el 11/08/2021
Pues después de leerme el hilo por completo he decido lanzarme al tema valvular. Ya tenia experiencia con algún pedal, pero con estos voltajes no había trabajado nunca.

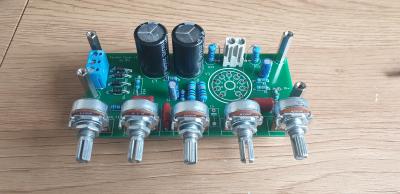

Tras una primera prueba no muy satisfactoria con el tema del acido, decidí hacerme el pcb con eagle y mandarlo a fabricar a JLCPCB, que la verdad sale bastante económico (12€ por 5 pcbs), y a falta de recibir un par de componentes aquí está el resultado. Una vez que lo tenga probado, lo más seguro es que desuelde los potenciometros y los conecte a través de cable para separarlos un poco más

La idea es conectarle a la salida un TDA2030, que para casa es más que suficiente.
Archivos adjuntos ( para descargar)
Subir
4
OFERTASVer todas
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
Tonyguitar
#638 por Tonyguitar el 11/08/2021
oleee!!! que artista, muy bien!!!
Subir
dazz
#639 por dazz el 11/08/2021
Sí! Está genial esa pcb, bravo tío
Subir
Tonyguitar
#640 por Tonyguitar el 11/08/2021
ahi en ese montaje es super facil añadirle un EL84, pones un zocalo sobre algun chasis, lo enganchas y ya tienes el ampli entero, yo lo hice una vez y no hay que añadir mucha cosa como digo.
Subir
txe
#641 por txe el 11/08/2021
#637 a mí me encanta esos potes en PCB así queda suspendido el PCB. Joder queda como una marca comercial ....habría que hacer un post para intercambiar PCB como si fueran cromos jajaja
Subir
2
princi
#642 por princi el 12/08/2021
#637

👏👏👏

Te ha quedado muy bien, tiene una pinta estupenda,,,
lo veo perfecto!!! 👍
Subir
Staccato
#643 por Staccato el 12/08/2021
Pues ya han llegado los componentes que faltaban y aparentemente esta todo correcto, asi que estoy bastante satisfecho con el acabado.

Tengo un Roland cube 10gx, ¿Podria conectarlo al input para probar como suena? Mas que nadq es que el Gas me mata, y el tda creo que va a tardar...
Subir
dazz
#644 por dazz el 12/08/2021
#643 Puedes probarlo, aunque no sonará igual que con la etapa sola, si tiene loop de efectos mejor por el return, y empieza con el volumen del previo al mínimo, porque el voltaje que sacan los previos a válvulas es muy alto y vas a saturar la etapa a lo bestia si lo subes demasiado.
Subir
Staccato
#645 por Staccato el 12/08/2021
#644

Lo acabo de meter por el input y la verdad que impresionante, estoy dando palmas con las orejas...

Este lo voy meter dentro de un frontman 15g que he encontrado de desguace, aprovechare todas las piezas que pueda para futuros proyectos y a este le añadire el preamp, junto el TDA2030 cuando llegue.

#640 La etapa la dejo como último proyecto, visto el buen resultado igual me animo ha hacer lo mismo con jcm800
Subir
dazz
#646 por dazz el 12/08/2021
Staccato escribió:
igual me animo ha hacer lo mismo con jcm800


Si te animas, una idea que me dio Frasco es poner las válvulas por el lado opuesto a los componentes, para que así puedas montar la pcb en el chasis de manera que las válvulas sobresalgan del todo.

https://i.imgur.com/5FN0Rvs.png
Subir
Tonyguitar
#647 por Tonyguitar el 14/08/2021
Staccato escribió:
igual me animo ha hacer lo mismo con jcm800

:brindis: oleeee, tu si que sabes.


Por ahi debo tener alguna pcb.
Subir
litlle00
#648 por litlle00 el 14/08/2021
#637 . Staccato, como se llaman los tubitos de metal que utilizas para sostener la pcb??
