¡Fender twin+champion preamp sin ruido por 15€!

Lespaulhc
#73 por Lespaulhc el 24/02/2018
Bueno creo que voy a hacer el twin pero junto con una pcl86(pentodo de 9w que tiene un gran sonido cristalpower)jeje.asi que la pcb no me vale o no toda ya que la 6n2p son 6v y la pcl86 13.3 o 14v.el tema esta en la salida del twin(jack out)se pone la in de la pcl86. Se pone un 22nf 1k y 1M y ya esta acoplado el pentodo.bueno requiere de mas cosas en otros pines ...la salida es un trafo a 220v 6v ac y es a 4ohmnios.
Lo mas dificil es los filamentos y no subir de mas de 250vdc la pcl86.con esto ya tenemos un ampli twin a unos 8w a falta de un buen cono.creo que alimentare el circuito de anodos con 220v 12v12v220v y de los 12v alimento el pcl86 y luego pongo otro trafo 220v 6v para la 6n2p. Luego una vez hecho el circuito mido tensiones y intento calcular 230vdc para el pentodo...anodo y catodo 180r.y ya tenemos un mini fender que sonara que te cagas de limpio.
Subir
OFERTASVer todas
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
Lespaulhc
#74 por Lespaulhc el 24/02/2018

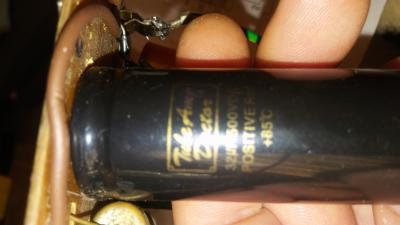

Para este proyecto tengo 2 tube doctor 50uf 500v
Asi que tendre un buen filtro phi.
Subir
Lespaulhc
#75 por Lespaulhc el 24/02/2018
Aqui los veis
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#76 por Tonyguitar el 24/02/2018
tienes para cacharrear jejeje.
Subir
Lespaulhc
#77 por Lespaulhc el 25/02/2018
Bueno ya he montado el 6n2p twin y etapa a 8w.
Me falta algun arreglo pero suena como yo creia que sonaria puro cristal jejeje.y sin Hum.y sin pcb
Subir
Lespaulhc
#78 por Lespaulhc el 25/02/2018

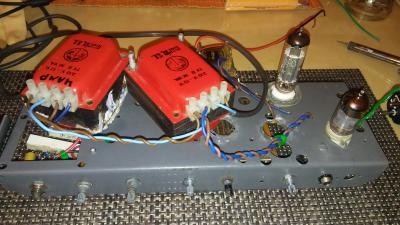

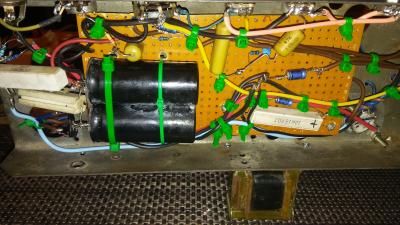

Unas imágenes
Archivos adjuntos ( para descargar)
Subir
1
Tonyguitar
#79 por Tonyguitar el 25/02/2018
eso esta impresionante tio, eres un crack, has mejorado con creces lo que yo hice tio, enorabuena!! :brindis:
Subir
Kenworht
#80 por Kenworht el 25/02/2018
Hay esta ! La bieja escuela PTP.
Sin ruido.
Esta claro que este previo es asombroso.
Seria casi funcionalmente como un bassman por poder conectar un bajo.
Que bueno.
Subir
Tonyguitar
#81 por Tonyguitar el 26/02/2018
Ojala, eso era lo que yo queria, pero no suena igual, :(
Subir
ruben
#82 por ruben el 27/02/2018
Las resistencias los condensadores y la valvula con el socket me salen en torno a 17 euros como has hecho para que te cueste todo 15? Si ami aun me faltan cosas como la alimentacion por ejemplo y a mi me sale mas caro
Subir
Lespaulhc
#83 por Lespaulhc el 27/02/2018
Bueno acabo de probarlo varias cosas.un poco de ruido de alterna es por culpa del trafo que alimenta la 6n2p que es de 6v en alterna de 500ma aparte la etapa tb la puse a 12v alterna.
Lo probe con 2 bafles de equipo de musica cuando le ponga la tapa de la caja lo llevare al local y lo probare con conos el sonido es muy cristalino.el pot de los graves al maximo giro me apaga el sonido.lo unico que camvie del tonesctak es el 220pf puse 470pf no tenia.los cap son todos los mismos que el esquema.pero lo dejo asi.Uno de los cables de la alterna lo uno a masa en las 2 valvulas filamentos.y los trafos estan separados.pero creo que si le pongo mas filtrado se ira el pequeño hum.ya vere aun asi suena muy bien.lo que me gustaria es hacerle un Mod para que distorsióne no se si sabeis algo.
Subir
Lespaulhc
#84 por Lespaulhc el 27/02/2018
Gracias a todos por vs ayuda.
