Los del foro nos vamos a currar un clon del jcm800 a 18w

Ok, haber si lo he entendido,,,

Muchas gracias

Princi, esa pcb que pusiste con las modificaciones necesarias esta genial, todos los foreros que pillaron las placas esto les vendrá de perlas, pues se ve todo muy claro así dibujado.

Hola genios,
Acabo de comerme todo en unas horas, si llego a tiempo, me apunto a la compra de la PCB.
Un saludo.

#446 Pues perfecto!!!

,,,es que así me entero mejor a la hora de ponerme con la PCB, no se si faltara alguna modificación,,, haber si Lespaulhc da el visto bueno,,, jejej

Princi en el hilo esplique con imagenes todo revisalo.

Ok, pues me lo he saltado,,, jejej

Lo mirare!!! gracias

Hola en cuanto paguen 2 o 3 que faltan ya podre pedir las pcbs...me dado cuenta que si las pido de cualquier color que no sea verde tardan una semana mas seguramente es porque suelen trabajar mas con verde si queréis las pido en verde total valen todos los colores igual .Lo que digais sino pues azul..la hay amarillas feo de cojons.rojas.verdes.negras.blancas.azules.y a lo iron maiden..Violetas.

Por mi la que queráis,,, me da igual el color y la demora,,,

anotado

Lespaulhc escribió:

#400 por Lespaulhc hace 1 semana

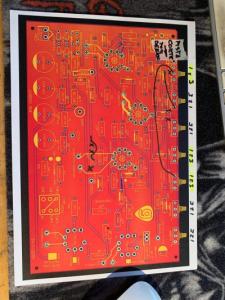

Mod de la pcb para que funcione!!!!!
Primer corte... pista
Pot 1mega vol (pin 2)(medio)y 22nf
Se hace un corte y el pot va al medio del master con 1 puente.
El 22nf va al pin 1 del treble.
Foto.
Pots pin 1.2.3 vista desde arriba.y los pots el giro a frente nuestro.

Pues aquí entiendo que de la patilla 2 del volumen va a la del medio (patilla 2) del master,,,

Lespaulhc escribió:

 
#444 por Lespaulhc hace 1 dia
No princi el corte del vol pin2 y del pin2 va al master pin 1 y del corte del pin2 que es 22nf va al pin 1 del treble.

Y aqui comentas que de la patilla 2 del volumen va a la patilla 1 del master,,,


Entonces cual es el correcto?

Muchas gracias

princi el trozo de pista del vol pin2 una vez cortado es pin2 y 22nf.el trozo de arriba va al master y el trozo de abajo va al treble.
