Los del foro nos vamos a currar un clon del jcm800 a 18w

El pote de 1M le pones 500k entre pin 1 y 3 y ya tienes 500k.puede ser de 1/4w la resistencia.

Yo creo que en el hilo ya esta todo lo suficiente anotado para hacer las pcbs azul y negra funcionales asi que darle caña... también tendreis el apoyo (no lo dudo)de tonygt que montara todas seguro les saca mejoras .
Yo ahora me dedicare a montar el chasis del jcm800(pcb negra) que al final me la quedo par mi pr hacerme un cabezal y me hare una caja para el cono laney.Mañana empiezo.Ya pondre fotos .

#758 Muy bien, si señor!!! A por ello!!!

A mi tanta electrónica me satura,,, hay que cambiar de “juego”, e intercalar el bricolaje,,, que también mola mucho,,, jejej

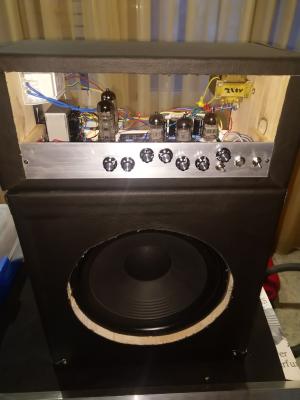

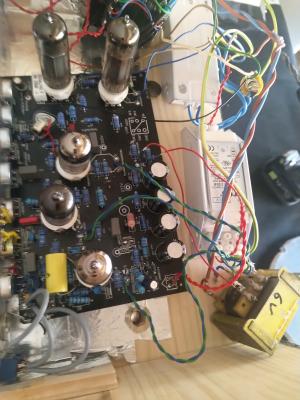

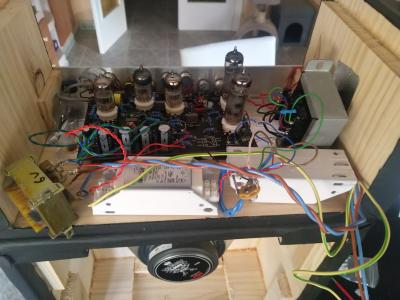

Hola os dejo un adelanto del jcm800 18w pcb negra.

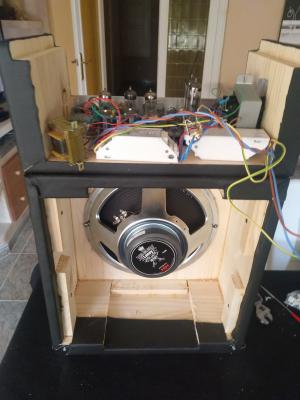

Y un cono 12 laney.

Es un combo cabezal gabinete en 1 jajaja.

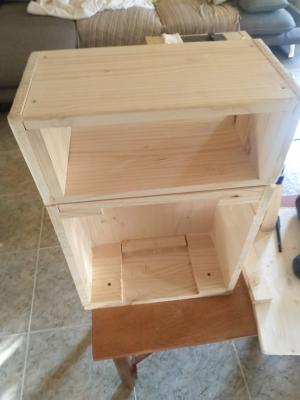

40x20x17alto cms
Tolex negro
Me falta el asa.
Lo hice lo mas pequeño posible y ancho lo minimo.
Y sobre la marcha este no me complicado mucho.
Aun me queda forrar frontales de aluminio y madera y dejar una respiración a las válvulas.
Y poner el interruptor de on y enchufe etc.

Tiene una pinta estupenda ese todo en uno!!!

Pues ya veras como suena y la pcb negra.

Pues seguro!!! Ya casi lo tienes,,, eres rápido currando,,, eh! jejej

Pues la PCB negra la tengo casi montada,,, las terminare las dos,,, pero solo tengo tubos para una,,,

Dale princi

Pues estoy viendo las modificaciones, con lo de apantallar no problem,,, pero el tema del presence no se si lo he entendido, se que lo has explicado muy bien, incluso con fotos,,, pero soy muy burro jejeje

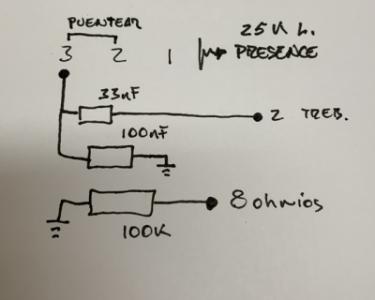

Entonces subo una foto de como he entendido que tiene que quedar conectado el presence,,,
Haber si me puedes decir si es correcto?

Muchas gracias

No princi el 100k y 100nf no se ponen se anulan...la pata 3 del 33nf se pone soldada a la pata del 100nf y la pata del 100k se solda a masa.
Y también por atras hay que cortar una pista desde 100k al pot.

Los 8 ohms no se pone cable ni nada al cono.al cono solo gnd desde la pcb.
