Hiwatt Dr201 clon

Jon Mirena
#109 por Jon Mirena el 14/02/2022

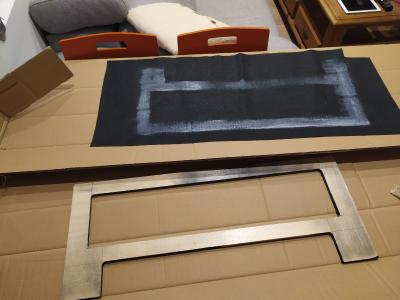

Y empezamos con la tapa trasera y vamos conociendo está cola para Tolex al agua
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
Jon Mirena
#110 por Jon Mirena el 14/02/2022

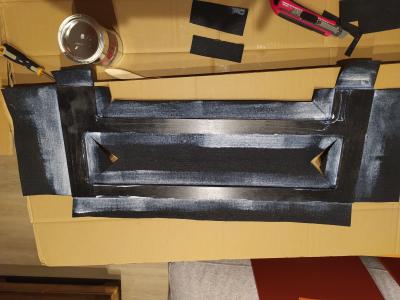

Seguimos precticando, por ahora me gusta está cola, desde luego no huele nada y es una ventaja
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#111 por Jon Mirena el 14/02/2022
Bueno a falta de ver cómo queda cuando seque bien tiene buena pinta
Archivos adjuntos ( para descargar)
Subir
txe
#112 por txe el 14/02/2022
Jon Mirena escribió:
Un consejo si os animáis algún día a hacer un ampli o una pantalla, no penseis que el Tolex va disimular los defectos que tengáis en las uniones y madera, de verdad que se notan, dejarlo lo mejor que podáis yo ya sufrí la cagada en otro.


Es que ojito donde te has metido en uniones finger, hasta en mesa de corte quedan mal por un colega carpintero. Me imagino que el original lo lleva asi y lo quieres exacto?
Subir
Jon Mirena
#113 por Jon Mirena el 14/02/2022
El original no he podido saber que uniones llevaba, de todas maneras todos los amplis que he hecho eran con este tipo de uniones fuesen vistas u ocultas, es una unión más resistente y como me los hago por capricho intento hacerlo lo mejor que se.
La verdad que me ha dado trabajo de masilla y lija y masilla y lija pero a mi me ha merecido la pena.
En el Soldano no utilice tanta masilla y pensé que el tolex disimularia pero no lo hace y aunque la gente no suele darse cuenta del fallo yo se que está y me jode.
Subir
Jon Mirena
#114 por Jon Mirena el 16/02/2022

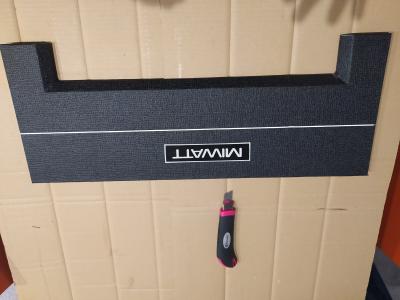

Seguimos cuando podemos
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#115 por Jon Mirena el 17/02/2022

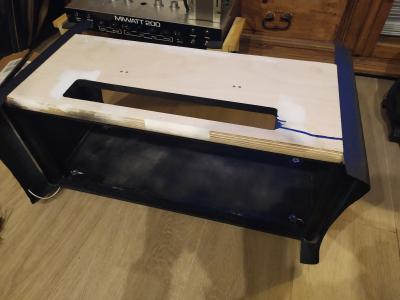

Vamos poco a poco
Archivos adjuntos ( para descargar)
Subir
sevidoe Baneado
#116 por sevidoe el 18/02/2022
Madre mía qué trabajo más fino!!!
Subir
Jon Mirena
#117 por Jon Mirena el 18/02/2022

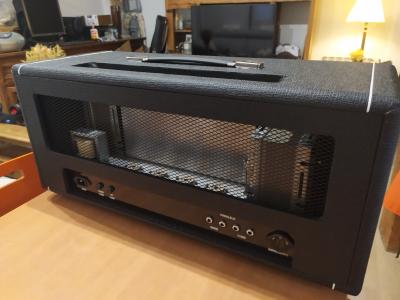

Presentación de elementos final antes de atornillar
Archivos adjuntos ( para descargar)
Subir
1
txe
#118 por txe el 18/02/2022
Jon Mirena escribió:
no utilice tanta masilla y pensé que el tolex disimularia pero no lo hace
Si te lo lei , estas cositas me gusta apuntarlas en mi cabeza
Subir
Jon Mirena
#119 por Jon Mirena el 23/02/2022
Bueno, dando el mueble casi por concluido volvemos al ampli.
Primera conexión y mediciones.
Sin válvulas enchufo y acciono el switch, se enciende la luz y comprobamos tensiones.
Tensión a la entrada 220
Salidas del trafo 176V, 290V, 6,1V heaters y bias entre -57 y-69V
Hasta aquí todo bien
Mido HT2 y3 y me da -460V ????? Veo que el tester marca pila gastada, bajo a por una pila y vuelvo a medir... 0V??????
Miro los fusibles y han saltado.... y no tengo más. ...
Ya seguiré.
Subir
Pedro Vecino
#120 por Pedro Vecino el 23/02/2022
No es recomendable conectar el ampli directo a la red para estas primeras pruebas. Es conveniente que prepares un cable con un enchufe macho y otro hembra con una lámpara incandescente entre ellos conectada en serie. De esa manera la lámpara hace de freno iluminándose si hay algún problema en el circuito.
Una lámpara de 220V y 60 vatios sería apropiada.

Con el ampli sin válvulas obtendrás prácticamente los mismos voltajes que tendría sin la bombilla conectada pero si hay algo cercano a un cortocircuito la bombilla se iluminará intensamente y te avisará de ello.
Subir
