Hiwatt Dr201 clon

Jon Mirena
#61 por Jon Mirena el 21/11/2021

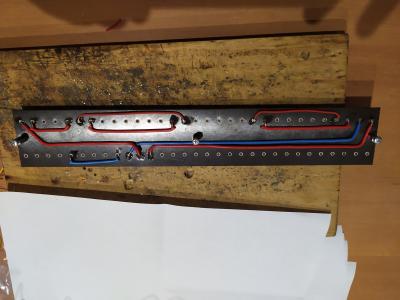

Empezando con los puentes inferiores de la de potencia
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
toni diaz
#62 por toni diaz el 21/11/2021
Muy limpito y ordenado, que la prisa no te pueda, y no pasa nada por usar cable apantallado para la entrada, tonestack, loop, etc los sinmarc de los 60 ya lo usaban
Subir
txe
#63 por txe el 21/11/2021
Jon Mirena escribió:
ves las fotos de los originales y me crea una carga de responsabilidad y de miedo
ya te digo muy valiente yo desconfio hasta de los layout de pedales.
El layout de donde lo has sacado? vendra con algun error?
Subir
Jon Mirena
#64 por Jon Mirena el 22/11/2021
Los esquemas de previo etapa de potencia y alimentación Principalmente de la página de Mark huss, el laiout es mío cogiendo ideas de varios laiouts y de fotos de originales.
Subir
DR.S0NIC
#65 por DR.S0NIC el 22/11/2021
Jo que limpito y que ordenado todo, promete este hilo. :brindis:
Subir
Jon Mirena
#66 por Jon Mirena el 27/11/2021
Bueno placa de potencia casi terminada, falta la parte del NFB que creo que he encontrado un fallo en el laiout y quiero comprobarlo tranquilamente, hace tiempo leí a un forero aconsejando hacer los amplis fijándose en el esquema y no en el laiout y gracias a que le hago caso no la he liado.
Otro consejo de histeria que suelo seguir es comprobar los valores de resistencias antes y después de soldar y algún problema ya me he evitado con eso.
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#67 por Jon Mirena el 27/11/2021
Ahora mismo lo que me tiene un poco bloqueado son las luces, las elegí por que eran las más parecidas que vi a las originales pero cuando las probé en el chasis vi que la sujeción que tenían era escasa, no me convence y no quiero utilizar cola o algo parecido, estoy pensando en un sistema con muelle para mantenerlas sujetas pero no termina de convencerme nada de lo que hago. Si alguien tiene alguna idea.
Subir
Jon Mirena
#68 por Jon Mirena el 27/11/2021
Estas son las luces
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#69 por Jon Mirena el 27/11/2021

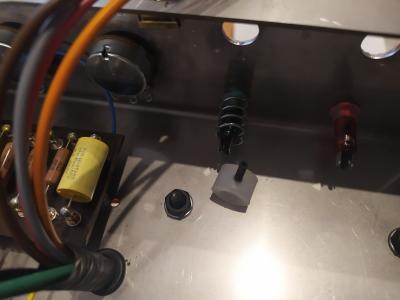

Y este el sistema que tenía pensado
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#70 por Jon Mirena el 27/11/2021
Otra idea más fácil sería
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#71 por Jon Mirena el 27/11/2021
Pero utilizando cuñas de plástico o metal en lugar de palillos
Subir
Jon Mirena
#72 por Jon Mirena el 28/11/2021

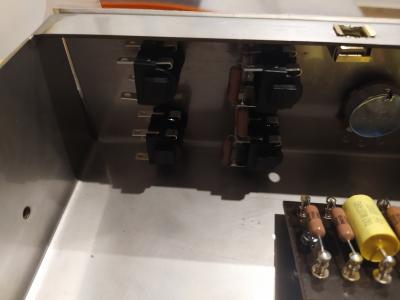

Hoy soldando los jacks de entrada
Archivos adjuntos ( para descargar)
Subir
