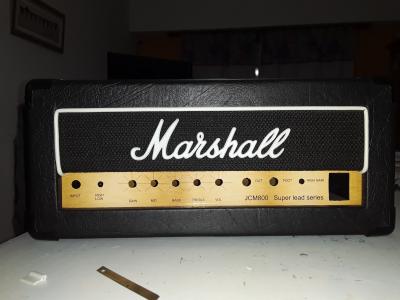

¡JCM800 preamp sin ruido por 15€!
OFERTAS Ver todas
-
-29%Boss T-Shirt CCB-MT2TMC (Talla M)
-
Squier Sonic Strat LRL Ultravi Set
-
-7%ESP E-II Eclipse FT FM
Alejandro Bakich escribió:Cada 12ax7 no consume 300 miliamperes solo de filamentos?
Sí, pero son 300mA a los 6V de los filamentos. Eso no significa que también saque 300mA de la red a 220V. Tienes que calcular la potencia que consume en total, y luego calcular la corriente que sacaría con esa potencia de la red de 220V.
Entonces los filamentos consumen 300mA x 6V = 1.8W. Las válvulas en sí serán quizás otros 1 o 2W, en total 1.8W + 2W = 3.8W
Eso a 220V serán 3.8W / 220V = 17mA
Sí, solo 17mA. O sea que un fusible de 50mA debería ser más que suficiente
Correcto dazz.
Por lo tanto, traduciendo lo que tú dices, poner un fusible de 300 mA es como no poner nada. Se puede freír el aparato y que el fusible no salte.
No digamos ya poniendo una de 2A o de 1A.
Compraré un fusible de 50mA y lo cambiaré. 👍
Gracias por el cálculo. Yo lo había puesto a boleo.
Saludos.
Por lo tanto, traduciendo lo que tú dices, poner un fusible de 300 mA es como no poner nada. Se puede freír el aparato y que el fusible no salte.
No digamos ya poniendo una de 2A o de 1A.
Compraré un fusible de 50mA y lo cambiaré. 👍
Gracias por el cálculo. Yo lo había puesto a boleo.
Saludos.
Bueno, me he equivocado en una cosa del cálculo. Son dos válvulas, así que los filamentos consumen 2 x 1.8W = 3.6W. De hecho si tomamos 6.3V + 300mA salen casi 2W.
En total 4W de filamentos y otro par de vatios en el resto, 6W
6W / 220V = 27mA. Yo le pondría algo entre el doble y el triple de eso quizás, lo que no sé si será fácil encontrar fusibles lentos de esos valores tan pequeños
En total 4W de filamentos y otro par de vatios en el resto, 6W
6W / 220V = 27mA. Yo le pondría algo entre el doble y el triple de eso quizás, lo que no sé si será fácil encontrar fusibles lentos de esos valores tan pequeños
classic50s escribió:Lento de 300mA
Yo er esos no tengo, a ver si los pido, y de 500mA también, ese es perfecto.
classic50s escribió:poner un fusible de 300 mA es como no poner nada. Se puede freír el aparato y que el fusible no salte.
Hombre, lo normal es que cuando hay una anomalía y vaya a freirse algo gordo, salte el de 300mA.
Otra cosa es lo que dice dazz, si pones el fusible en la entrada de 300mA, te irá bien, pero si lo pones a los heaters te saltará na más encenderse.
........
Otra cosa, los filamentos de las 6n2p son a 6v unos 0.3A, si pones dos en paralelo serian:
3.6w más o menos, los 6 3v en estos montajes y usando trafos reciclados no se consiguen casi nunca y a 12v si son ecc83 son unos 150mA cada una.
Yo este preamp lo hice una vez con trafos de 500mA y el primer trafo se me sobrecarga a y entregaba muy poco voltaje.
Como en el primero recae la alimentación del circuito y filamentos, pues deve ser de 1A por lo menos, es decir de 1A x 12v=12w
Hola TonyGT.
Es posible que tengas razón y 300 mA protejan algo. Contra una sobrecarga fuerte.
Pero dazz ha demostrado que la corriente de entrada nominal está en torno a 30mA, aunque como bien dice lo propio sería medir ( lo empírico no falla, lo teórico a veces sí).
Por tanto, es mejor poner uno de 100 mA que uno de 300 mA. En condiciones de funcionamiento normales ninguno de los dos salta. Pero si hay una sobreintensidad debida a cualquier fallo de funcionamiento el de 100 mA corta antes. Menos riesgo.
Saludos.
Es posible que tengas razón y 300 mA protejan algo. Contra una sobrecarga fuerte.
Pero dazz ha demostrado que la corriente de entrada nominal está en torno a 30mA, aunque como bien dice lo propio sería medir ( lo empírico no falla, lo teórico a veces sí).
Por tanto, es mejor poner uno de 100 mA que uno de 300 mA. En condiciones de funcionamiento normales ninguno de los dos salta. Pero si hay una sobreintensidad debida a cualquier fallo de funcionamiento el de 100 mA corta antes. Menos riesgo.
Saludos.
Yo no sabria decirte el consumo de ese preamp, pero anda por los 8 o 10w aproximadamente, asi que con un fusible de 200mA o 300mA ya esta bien de los lentos.
¿por que no cogeis un amperimetro y lo intercalais en el cable de corriente en serie y asi lo veis mas claro? si os da 65mA por ejemplo le poneis un fusible del doble o el triple, yo esto es que no lo he probado, pero ya digo, igualmente un fusible de 0.5A protege bastante bien, aunque este sobredimensionado, tu compara eso con la proteccion del magnetotermico de tu casa que es de 10A para alumbrado y 16A para enchufes, eso si que es heavy.
Donde si que que deberian llevar un fusible los amplis de valvulas obligatoriamente es en el catodo, y muy pocos amplis lo llevan, los jcm900 y el engl screamer que yo tengo lo llevan, ahi puedes poner un fusible de 100mA o 200mA por si se estropea la valvula y conduce a tope no te lie un estropicio gordo, que de esos me he encontrado yo mas de uno, no os imaginais una valvula de potencia si se pone en corto la que te puede liar, lo menos que te hace es joderte una resistencia.
¿por que no cogeis un amperimetro y lo intercalais en el cable de corriente en serie y asi lo veis mas claro? si os da 65mA por ejemplo le poneis un fusible del doble o el triple, yo esto es que no lo he probado, pero ya digo, igualmente un fusible de 0.5A protege bastante bien, aunque este sobredimensionado, tu compara eso con la proteccion del magnetotermico de tu casa que es de 10A para alumbrado y 16A para enchufes, eso si que es heavy.
Donde si que que deberian llevar un fusible los amplis de valvulas obligatoriamente es en el catodo, y muy pocos amplis lo llevan, los jcm900 y el engl screamer que yo tengo lo llevan, ahi puedes poner un fusible de 100mA o 200mA por si se estropea la valvula y conduce a tope no te lie un estropicio gordo, que de esos me he encontrado yo mas de uno, no os imaginais una valvula de potencia si se pone en corto la que te puede liar, lo menos que te hace es joderte una resistencia.
