Buenas,
Acabo de pasar el esquema y pcb a un editor. ¡NO SE SI EL ESQUEMA ESTA BIEN!.
¿Alguien le puede echar un vistazo y comprobar si esta bien? Lo que me interesa es saber si todos los pines están conectados correctamente. Yo creo que si, pero es la primera vez que hago esto.
Dejo el enlace a la pagina de EasyEDA para poder mirarlo.

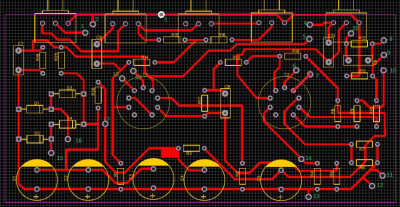

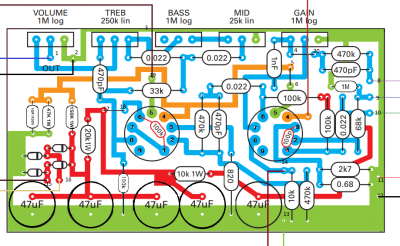

Adjunto 2 imágenes, ya que hay pines que se deben unir mediante cable a parte, son entradas o salidas, como en el original, pero los pines no están exactamente, en el mismo sitio, pero si están cerca de donde esta en el original. Están numerados los pines en las 2 imágenes.
Hay varios errores, como por ejemplo potes mas grandes, los condensadores al revés... pero bueno... es montarlo bien en su momento.
Tengo una pequeña fresadora cnc, y me gustaría probar a fresar esta placa.
https://easyeda.com/editor#id=6a5487fd8506430bad76214c247a275e|31338dd7f62f48eeab68090f019ec983
Un saludo.
Acabo de pasar el esquema y pcb a un editor. ¡NO SE SI EL ESQUEMA ESTA BIEN!.
¿Alguien le puede echar un vistazo y comprobar si esta bien? Lo que me interesa es saber si todos los pines están conectados correctamente. Yo creo que si, pero es la primera vez que hago esto.
Dejo el enlace a la pagina de EasyEDA para poder mirarlo.
Adjunto 2 imágenes, ya que hay pines que se deben unir mediante cable a parte, son entradas o salidas, como en el original, pero los pines no están exactamente, en el mismo sitio, pero si están cerca de donde esta en el original. Están numerados los pines en las 2 imágenes.
Hay varios errores, como por ejemplo potes mas grandes, los condensadores al revés... pero bueno... es montarlo bien en su momento.
Tengo una pequeña fresadora cnc, y me gustaría probar a fresar esta placa.
https://easyeda.com/editor#id=6a5487fd8506430bad76214c247a275e|31338dd7f62f48eeab68090f019ec983
Un saludo.
Los 5 condensadores de 47uf creo que estan delreves, hacer diseños para pedales de distorison esta genial por que no hay que tener mucha cosa en cuenta, pero cuando son vavulas no basta con saber hacer diseños, hay que tener conocimientos para elegir el camino que recorre la señal o la disposicion de las masas, si no se hace correctamente luego te puedes volver loco con los ruidos si mezclas las masas del negativo del puente de diodos mu cerca del input, out, master, gain etc.
Hacer una pcb sin el esquema es casi imposible que salga sin errores. Te acabas quedando bizco de comprobar conexiones.
Mi consejo, hazlo bien desde el principio, con su esquema, usando las herramientas de chequeo del programa (reglas eléctricas y de diseño) a dos caras y con un buen plano de masa.
Tampoco es que sea yo ningún experto, pero bueno
EDITO: ah, que lo quieres hacer con fresadora, eso es otra historia
EDITO OTRA VEZ: Ya veo que sí que tienes esquema, pero me resulta indescifrable
Mi consejo, hazlo bien desde el principio, con su esquema, usando las herramientas de chequeo del programa (reglas eléctricas y de diseño) a dos caras y con un buen plano de masa.
Tampoco es que sea yo ningún experto, pero bueno
EDITO: ah, que lo quieres hacer con fresadora, eso es otra historia
EDITO OTRA VEZ: Ya veo que sí que tienes esquema, pero me resulta indescifrable
Pues tengo un problema jajajaja, no tengo ni idea de hacer esquemas. Simplemente he ido colocando los componentes, mas o menos como en el pcb original, tanto haciendo el esquema como haciendo la placa pcb.
Gracias lespaulhc, cuando pueda lo miro.
Tambien, estaba haciendo el esquema de las valvulas ecc83, pero visto lo visto, no se que hacer... si es tan complicado luego ajustar todo, no creo que vaya a salir bien
Gracias lespaulhc, cuando pueda lo miro.
Tambien, estaba haciendo el esquema de las valvulas ecc83, pero visto lo visto, no se que hacer... si es tan complicado luego ajustar todo, no creo que vaya a salir bien
