¡JCM800 preamp sin ruido por 15€!

princi
#3277 por princi el 29/01/2020
Ah! Vale, descomprimí el rar y el archivo q salía no lo pude abrir,,, pensaba preguntarte

Ya veo entonces q estaba mal
Subir
OFERTASVer todas
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Arif Rahman
#3278 por Arif Rahman el 31/01/2020

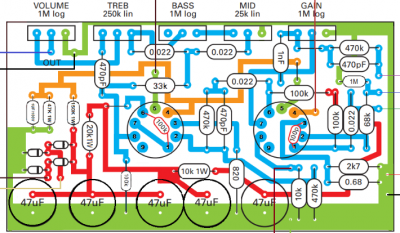

#1 Hi Tonyguitar Construiré jcm800 usando 6n2p donde la secuencia debería usar, adjunto 2 fotos a continuación 🙏
Archivos adjuntos ( para descargar)
Subir
princi
#3279 por princi el 31/01/2020
La primera imagen, en serie las dos 6n2p a 12vac
Subir
Arif Rahman
#3280 por Arif Rahman el 31/01/2020
#3279 gracias amigo, ¿6n2p no solo consume 6.3vac?
anteriormente he construido con éxito Fendertwin usando 6n2p, corrígeme si me equivoco 🙏🙏
Subir
classic50s
#3281 por classic50s el 31/01/2020
Sí. Entre 5,7 y 6,3 v las 6n2p
Subir
Arif Rahman
#3282 por Arif Rahman el 01/02/2020
#3281 ¿Es porque hay dos 6n2p consumo de energía requiere más?
Subir
princi
#3283 por princi el 01/02/2020
La válvula 6n2p como comenta classic50s trabaja de 5,7 a 6,3v con un consumo de 330mA, como son dos para este circuito,,, si las pones en serie sería 6v+6v entonces necesitas 12vac para alimentarlas,,
Otra forma de hacerlo sería conectarlas en paralelo, así las puedes alimentar a 6vac
En ambos casos necesitas un trafo con un mínimo de 1A siendo recomendable uno de 2A mejor
Subir
1
classic50s
#3284 por classic50s el 01/02/2020
Lo que dice Princi es correcto.
También observarás que el esquema lleva un divisor de tensión en la fuente. Sirve para elevar 50v la tensión de referencia de la alimentación de las válvulas.
Sí utilizarás 12Ax7 no necesitarías esta parte del circuito, pero con las 6n2p sí que debes ponerlo. De lo contrario las válvulas se queman.
Subir
Arif Rahman
#3285 por Arif Rahman el 01/02/2020
#3284 gracias por la explicación 🙏🙏 así que si construyo con 6n2p ¿debería usar este circuito sin cambiar nada?
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#3286 por Tonyguitar el 01/02/2020
si, hazte ese circuito, funciona perfecto.

¿en este circuito las valvulas ivan en serie verdad? lo digo por que entonces con un par de trafos de halogenos reciclados tienes hecha la alimentacion, 230v 12v y 12v a 230v.

De este tipo:
https://www.centralelectroventas.com/transformador-para-halogenas-tr5-23-01-sc-50va-230-12v.html?gclid=Cj0KCQiA4NTxBRDxARIsAHyp6gBF-caCLuB9XPPNX28KR9Fv-qf9a7jFZD3vFJuJyvrGT0UMvu6kUPoaArFYEALw_wcB

Mirate que sea lineal del tipo que te puse, que sea de AC, hay otros de plastico que salieron despues que son fuentes conmutadas y no llevan transformador de este tipo, si consigues esas de hierro como la que te he puesto de toda la vida son las mejores.
Subir
Arif Rahman
#3287 por Arif Rahman el 01/02/2020
#3286 gracias Tonyguitar 🙏🙏

¿Qué pasa si uso 220v 12v? porque la electricidad aquí usa 220v
Subir
classic50s
#3288 por classic50s el 01/02/2020
Tranquilo, va a funcionar igual.
Cuando metes 230, a la salida del segundo transformador sacas 315 porque se pierde un poco. Con eso sacamos 300 v de contínua después de rectificar.
Sí tú metes 220, al final tendrás 280 de tensión en contínua. Es suficiente.
Saludos
Subir
