Jajaja pensando bien ¿no le faltara la conexión de masa al pote?
El pote a resistencia maxima si silenciaba, pero el minimo que entrase saturaba. Lleva conectada la masa el pote.
Estoy empezando a pensar que en algun momento el operacional petó... No se, no me cuadra.
Entre 1 y 8 va un condensador.

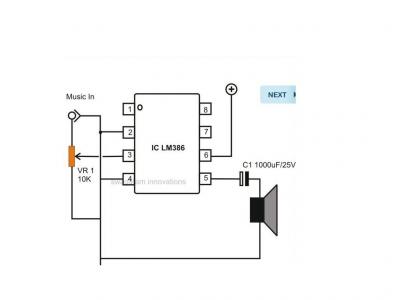

Me parece muy raro ese pote de 10K. La guitarras para sonar bien, necesitan una impedancia de entrada alta. Con ese pote, la impedancia es aproximadamente de 10k, cuando debería ser como mínimo de 100k. En el ampli Ruby, utilizan un transistor para hacer un acople correcto entre la guitarra y el ampli. El pote de 10k, en el Ruby, no se conecta directamente a la guitarra. No me sorprendería que esa distorsión que tienes es por sobrecargar las pastillas activas de tu guitarra.
El ruby lleva un jfet en la entrada. y he visto amplis del estilo al q quiero montar que no lo llevan... Y el pote, siempre lo he visto se 10k... Es raro lo q pasa
Puedes ajustar la ganancia del LM386, me explico;
Si montas el condensador de 10uF estas trabajando con una ganancia del lazo de 200, si abres el lazo y no montas el condensador la ganancia baja a 20, si montas una resistencia de 1,2K en serie con el condensador la ganancia sube a 50.
Si esa R de 1,2 K la cambias por un pote podrás ajustar la ganancia entre 50 y 200. Seguramente soluciona tu problema.
Puedes ajustar la ganancia del LM386, me explico;
Si montas el condensador de 10uF estas trabajando con una ganancia del lazo de 200, si abres el lazo y no montas el condensador la ganancia baja a 20, si montas una resistencia de 1,2K en serie con el condensador la ganancia sube a 50.
Si esa R de 1,2 K la cambias por un pote podrás ajustar la ganancia entre 50 y 200. Seguramente soluciona tu problema.
Hola, a ver si me podeis ayudar, me quiero hacer un tester para buscar averias en preamplificadores, habia pensado usar el LM386, ¿me podeis explicar para que sirven las patillas 1-7- y 8? gracias, he intentado compararlo con un transistor, un jfet o un triodo y no termino de asociarlo, por ejemplo: base, gate, reja, juegan el papel de entrada de la señal (en el operacional seria la pata 3) , o por ejemplo, drain, anodo o colector seria el de la salida, (pata numero 5 que, ya no es igual!!) esto es otro rollo, luego tambien veo la pata numero 6 que sirve para alimentarlo, la 7 es un bypass que no entiendo para que, en fin, ¿me podeis dar una explicacion mas o menos basica de que hace cada patita de este amplificador? gracias.
Archivos adjuntos (
loguéate para descargar)
La 1 no sirve para nada, no está conectada internamente. La 7 y la 8 sirven para ajustar el comportamiento del operacional frente a las diferencias en las corrientes de offset en las entradas inversora y no-inversora. Normalmente sólo se usan cuando vas a montar un amplificador de precisión (para instrumentación por ejemplo) con el dispositivo..
Con el rango de valores habitual de las resistencias que se usan en los circuitos más comunes no es necesario compensar el offset porque cuando te haces las cuentas su efecto suele ser despreciable y se puede considerar que las corrientes de entrada son nulas.
Saludos

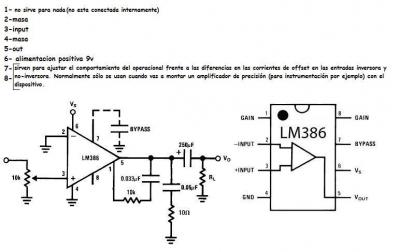

Muchas gracias!! entonces si me hago a la idea de que esto es asi, ¿esta bien verdad?
y otra cosa, ¿para alimentarlo cual es su rango de alimentacion entre la pata 4 a masa y 6 al positivo?
Archivos adjuntos (
loguéate para descargar)

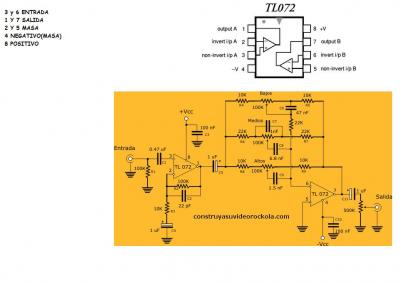

y los 7l072 y demas operacionales tipo rc4558, yo los entiendo asi, ¿estoy en lo correcto?
¿cual es el rango de alimentacion entre la pata 4 y 8 de estos operacionales? gracias!!
Archivos adjuntos (
loguéate para descargar)
Los tl072, 4558 etc son amplificadores operacionales dobles de baja señal. El 386 es un amplificador de 1W el solito. Aunque también se utiliza para distorsiones como el Grace overdrive, Big Daddy y otros. Suele ir con un transistor FET en entrada como adaptador de impedancia
