tu piensa que el 7809 tiene una entrada a la izquierda y la salida a la derecha, el centro es el negativo que es comun, si respetas la polaridad y lo haces bien teniendo en cuenta que en los pedales de guitarra el positivo es en el DC jack el de fuera y el negativo es el agujero de dentro, todo ira bien, el 7809 no va a dejar pasar mas de 9v, eso te lo aseguro, ademas de eso, como aqui no estas estabilizando ni filtrando si no que, unicamente lo que quieres hacer es disipar los 3 voltios que sobran, el 7809 se encargara de disiparlos convirtiendolos en calor en el propio 7809.

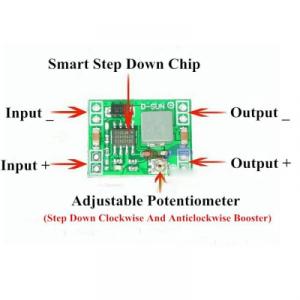

Es un regulador de voltaje de DC a DC, es decir toma un voltaje DC y lo baja a otro voltaje DC, y son ajustables, y la eficiencia suele ser del 90%, es decir solo disipa el 10% de la energía.
Descripción

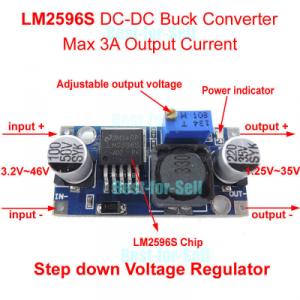

- Convertidor DC -DC LM2596 Step Down. Ideal para realizar tu propia Fuente de Alimentacion Conmutada con Voltaje de entrada a través de pilas, baterias, alimentador, fuente, etc. y voltaje de salida regulable conmutado de alta eficiencia de hasta 26V, saca el maximo rendimiento a tus pilas y baterias. La resistencia ajustable multivuelta se puede sustituir por resistencia para voltaje fijo de salida o potenciometro para regulacion en panel.
- Para Arduino y otros micro controladores (PIC, Raspberry, etc)
- Gama de voltaje de entrada: 3.2 v dc a 40 v, el voltaje de entrada debe ser mayor que a la salida voltaje de 1.5 v o más.
- Gama de voltaje de salida: 1.25 v dc a 35 v tensión continua ajustable, alta eficiencia (92%) de la corriente de salida máxima es 2A (3A con disipador adicional NO Incluido)
- Es un módulo paso- abajo, el voltaje de entrada debe ser superior a la tensión de salida.
- En caso de utilizar por largo tiempo será aconsejable agregar un disipador adicional.
Voltaje (Tensión) de entrada: 3.2 v ~ 40 v
Voltaje (Tensión) de salida: 1,25v -35V
Corriente de salida: 2 A( max), 3A con disipador adicional (max 12W)
Eficiencia de conversión: 92%( la más alta)
Voy a pillarme uno, ¿la tension de salida la regulas con un trimmers??
Si, se regula mediante un trimmer.
Saludos
Baneado
Perdon por la ignorancia pero no logro averiguar lo que es un trimmer. Es el tornillo que se usa para regular la tension en el cacharro ese de un euro?
Como se regularia? Haria falta colocar un voltimetro para saber que la tension que sale del regulador son 9v? Y otra cosa, gracias por vuestros comentarios, he aprendido mas en este foro que en año y medio de formacion profesional...
En este caso se refieren a una resistencia variable o potenciómetro. Yo he visto ese término normalmente asociado a un condensador variable. Pero podría ser cualquier cosa que sirva para ajustar algo (trimar).
Tendrías que comprobar la tensión con un voltímetro, preferiblemente cuando está en carga para asegurarte de que no cae demasiado la tensión.
1
Eso es, yo haria eso. Con un voltimetro ajustaria la tension moviendo el trimers, y luego al conectar la carga lo vuelvo a medir por si ha habido caida de tension y vuelvo a ajustar, con este circuito te olvidas en este caso de condensadores y 7809.
Muy importante lo que dice Toni: Primero fijas el voltaje de salida sin carga, no vaya a ser que sobrepase el voltaje permitido y después ya afinas con carga. Espero no haber inducido a error.
