Super filtro alimentacion

juanf
#1 por juanf el 01/03/2014

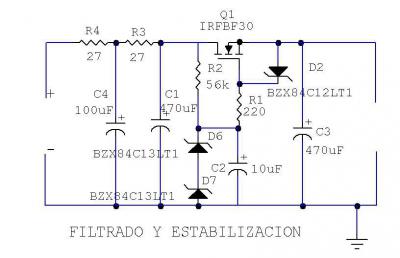

Para los que necesiten eliminar ruidos de fondo en pedales, amplificadores o cualquier circuito, esto es lo mas parecido a las baterías.Solo hay que cambiar lo zener d6 y d7 por el valor de tension que deseemos en la salida.
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
maclein
#2 por maclein el 06/10/2014
Hola, me gustaria saber que amperaje puede soportar este circuito.

Gracias
Subir
juanf
#3 por juanf el 07/10/2014
Hola, el amperaje depende del mosfet empleado.
Saludos
Subir
1
Sentencia4
#4 por Sentencia4 el 14/10/2014
Tiene muy buena pinta.
Subir
