Switch Dpdt hecho en Perú II

  • 2
finster
#13 por finster el 10/01/2013
sii yo tamb toy en eso yo hago mis propios pedales caseros
mira https://www.guitarristas.info/foros/guvnor-caja-estilo-boss/205788
este es un pedal k hise tengo hecho un delay, un tremolo, un guvnor, un tube scream, fuzz face y ahora toy en un equalizador de boss el GE-7 es un clon del original
(el delay, el guvnor y el tube scream ya tan es cajas solo me falta para mi tremolo, el fuzz y el GE-7)
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • -15%
    AmpliTube 5 MAX (descarga)
    98 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
finster
#14 por finster el 10/01/2013

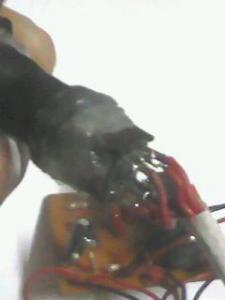

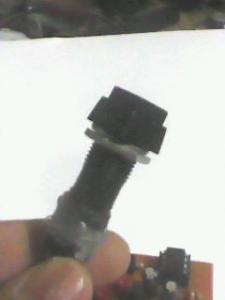

yo tamb me ise un swicht parecido con el mismo conmutador solo k yo lo hise en un pulsador con retencion k encuantras en cualkier tienda de electronica lo desarme y le pegue el swicht con silicona lo uso en mi delay fijate en laprimera foto de mi post del guv nor ahi ta aunque no se ve bien
Archivos adjuntos ( para descargar)
Subir
finster
#15 por finster el 10/01/2013
mira este es mi clon del BOSS GE-7 k aun no termino ya tengo casi todo los componentes soldados en la placa solo me falta unos condensadores k seguro en estos dias voy a buscar a paruro https://www.guitarristas.info/foros/construccion-clon-pedal-boss-ge-7/203773
Subir
guitfan
#16 por guitfan el 11/01/2013
¡Eh, tíos! Os pido por favor que cuidéis la forma de expresaros en el foro. Yo tengo presentes, a los que viven en América del Sur, cuando escribo, y procuro no usarciertas palabras o expresiones que sé que no se entenderían bien, o dificultarían que mis comentarios se entendieran. Por ejemplo, intento evitar el uso del verbo "coger", el sustantivo "concha", etc. Las cosas que sé que por allí no significan o no se usan para lo mismo que por aquí. ¡Claro que no lo conozco todo! Sólo hago lo que puedo.

Vosotros ya sabéis que en las normas del foro hay cosas relativas a la forma de expresarnos. Intentemos entre todos poder entendernos entre todos.

Gracias.

Saludos.
Subir
julio_huaroc
#17 por julio_huaroc el 11/01/2013
disculpa si me exprese mal en algun comentario, tendre mas cuidado al escribir.
Subir
guitfan
#18 por guitfan el 11/01/2013
Descuida. No hay problema.

A quien menos entiendo es a "God...". XDD Si a mi inexperiencia y torpeza técnicas, le sumamos que no consigo entenderle, porque escribe igual que el efecto de derramar un cubo de agua en el suelo (piso) XDD pues no comprendo la mayoría de lo que explica.
Subir
mariolo_o
#19 por mariolo_o el 15/05/2013
Hola que tal, la verdad te esta muy buena la manera en la que resolviste el sustituir el DPDT que se usa normalmente, felicidades.

Ahora me dispongo a hacerme uno para probarlo, solo que me surge una duda, y es el orden de conexión, aclarando que soy nuevo todavía en esto de
la electrónica, y me gustaría saber como quedaría conectado en un pedal.
Subir
marce
#20 por marce el 25/06/2014
Buenas noches, espero que sea este el lugar correcto, no cree un tema nuevo ya que es otra opcion de como construir un switch, sino le pido al moderador que lo mueva a su post o sector correspondiente.

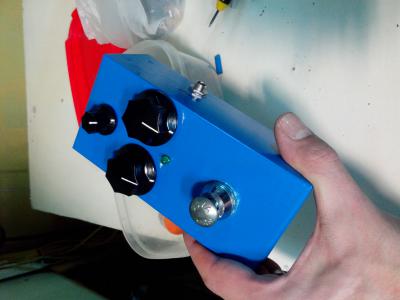

Hace unas semanas construi el overdrive que posteo godsavemetal y me pidio si podia postear el tipo de switch que use en mi pedal.

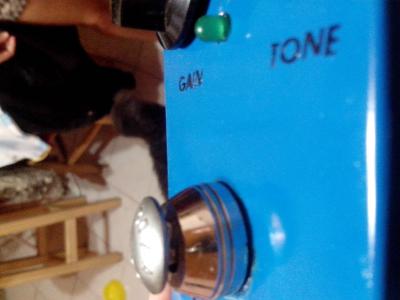

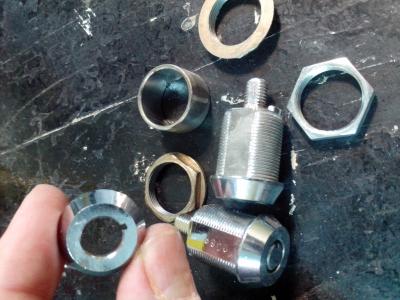

Basicamente use la carcaza de una cerradura, ya que es cromada, hancha y no necesita mucha rosca. de un martillazo en el eje se le sale y queda todo el recubrimiento. No se el nombre de la cerradura, es plana, yo dispongo de a lotes ya que trabajo en un casino y se viven rompiendo, las e visto en las salas de videojuegos, seguramente en una cerrajeria las venden. Ademas tienen unas arandelas tambien cromadas lo que nos puede servir para darla mas altura. En mi caso ocupe 5 cm

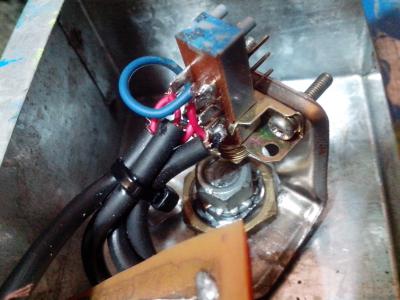

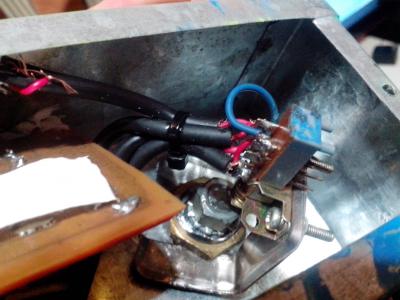

Luego se le coloca un tornillo a medida, con su respectiva rosca, y ademas hay que hacer con un trozo de lata, una especie de L en la cual va ajustado a la parte superior y en la parte inferior va el switch DPDT, solo hay que dejar msa o menos 7mm de altura al tornillo para activar el pedal, dejo unas imagenes y fotos para que puedan ver como lo hice.
PD, edito para adjuntar imagenes.
Archivos adjuntos ( para descargar)
Subir
marce
#21 por marce el 25/06/2014
Adjunto mas archivos. No me deja editar el post anterior
Archivos adjuntos ( para descargar)
Subir
godsavemetal
#22 por godsavemetal el 28/06/2014
Se parece a una de mis primeras versiones yeaaaahhh!!!!
