Telecaster - teleacustic , en una sola guitarra.

"Compare", el puente... Bonito de verdad.

Ya te digo, no es un puente, es EL puente!

peaso de puenteeeee

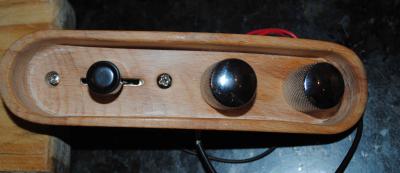

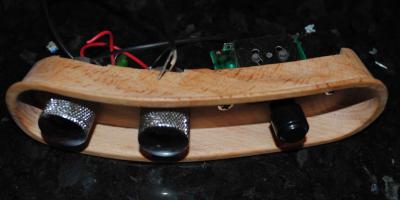

Sigo mas lento que un caracol cuesta arriba , aqui os dejo la botonea con el selector , volumen y tono . ( inicialmente sin querer que pierda el caracter de telecaster, y falta el cajon de apantallado. Ira en el lateral de arriba

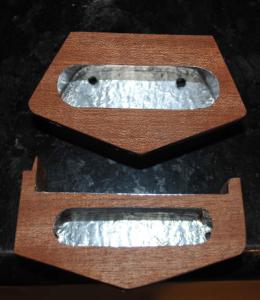

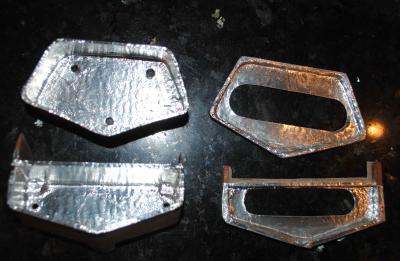

las cajas de las pastillas ya apantalladas , me surgen miles de dudas , en cuanto al apantallado , asi que tendre que estudiarlo . Imagino que el apantallado no debe de hacer contacto con la masa de las pastillas , lo cual dificulta la pastilla de l puente ( por el coverto de la pastilla) y en la del puente dada su forma no remina de hacer jaula hermitica . Los tornillos deberán estar aislados del apantallado y las pastillas .

orta duda es si es conveniente hacer una soldadura de los cables de la pastilla antes de salir de la caja en un cable apantallado de acustica . ?

aqui os dejo las fotos , comprobado la continuidad cuando se cierran en toda la caja

que belleza que belleza que belleza
aqui estamos esperando mas y mas y mas

aunque es dificil que pase cuando está muy seca, ten cuidado con el haya que es un poco mutante y a veces cambia de forma despues de tallada

dr_cinicvs escribió:

aunque es dificil que pase cuando está muy seca, ten cuidado con el haya que es un poco mutante y a veces cambia de forma despues de tallada

gracias , ya lo he tenido en cuenta . , esta es ademas de bien vieja .

Muy buen trabajo Pepe, esa botonera tenia una pinta impresionante. En lo del apantallado no puedo resolver tus dudas, no me he visto aún en la necesidad de hacerlo, supongo que habrás visto el video de frasco; https://www.guitarristas.info/foros/apantallado-mejora-mas-barata-ahora-video/5922.

animo , que parece que ya acabas

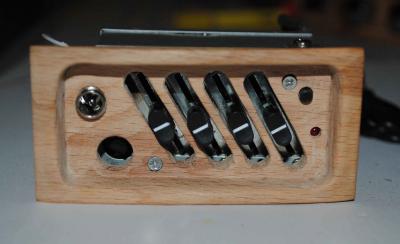

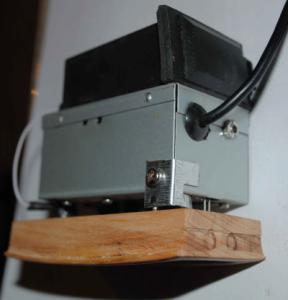

El previo ecualizador , de 20 euros , el mas estrecho y barato que encontré , fabricado frontal en halla, queda termiralo , pulirlo, adornarlo, , la pila va dentro , es 9 voltios recargable, vereis en la esquina superior izquierda una adaptador de recarga , que a la vez hace de interruptor una vez conectado el cargador de modo que no le llega corriente al previo mientras se esta cargando ( para evitar cortos) , aun así la pila es extraible desde el aceso posterior de la guitarra .

a ver si suena

de nuevo sin buena red , cambio de ordenador en un minuto ...

a qui van ambas fotos

partimos de uno como este
http://www.ebay.es/itm/ECUALIZADOR-3-BANDAS-GUITARRA-ACUSTICA-DR-PARTS-EQ400-/221175948634?pt=LH_DefaultDomain_186&hash=item337f1d255a
