Vamos hacer un ampli de valvulas guitarra sin saber electronica y barato

Si es completa. Si lo que quieres son las letras solas deber buscar una tienda de serigrafía pero ten en cuenta que cuando pases los dedos notarás un relieve. Aunque es infinitamente más sencillo de hacer ; )

Buenas.

Un duda de novato.

Los potes llevan tres pines. Uno de entrada, otro de salida y otro a masa. Creo que es así.

Cuando pones los potes en la placa pcb soldados directamente en su zócalo. No hay confusión.

Pedo cuando los pones en otro emplazamiento de la caja y has de conectarlos mediante cables a los zócalos marcados. Me dicen:


1. Ha de ser con cable apantallado.
2. De los terminales del pote. Uno y 2 a su sitio. Pero el terminar que va a masa. Me dicen que tengo que soldarlo a "Enrejado o malla" del cable.

¿Es así?.

Saludos.

De los 3 cables siempre uno que es masa, ese es el apantallado, y los otros dos, generalmente uno blanco y rojo los otros.
Si son potes del tonestack y no están conectados a,masa, usa el coaxial para conectar de los 3 cables el que está más cerca de masa.

Una preguntilla.
¿Sirven los transformadores de las bombillas halogenas los nuevos que son electrónicos? Me da que no, pero si sirviesen, sería un puntazo porque se ahorraría algo de espacio y creo que ruido también.

#160 Esa misma pregunta y por ese mismo motivo se la hice yo a Tonyguitar mientras montaba el mío, y me dijo que no, que tenían que ser los mazacotes antiguos.

Esos trafos electrónicos no pueden enfrentarse, se podrían usar para filamentos, pero no hay forma de sacar alta tensión AC de 200v.


Los trafos halogenos de hierro son los que valen, son lineales, llevan bobinado primario y bobinado secundario
Y lo que haces es inducir corriente de un bobinado al otro.

#161
#162
Gracias por la info. Ya me daba que no funcionaba.

Buenas compañeros
Una pregunta a los que tenéis esto terminado
¿Alguien puede subir una grabación de sonido en calidad?
Es que me gustaría saber cómo suena esto montado y con un buen cono. ¿Es más plexi o maś fender o en qué ámbito se mueve?
Gracias

Es un sonido de ampli de valvulas vintaje, distorsion asi gruesa con cuerpo con un sonido muy calido, tambien se puede hacer alguna mod para sonidos mas modernos como se puede ver en los videos, si que es verdad que yo las pruebas no las hice con un buen altavoz, pero pienso que deja ver este bicharraco de lo que es capaz, saludos.

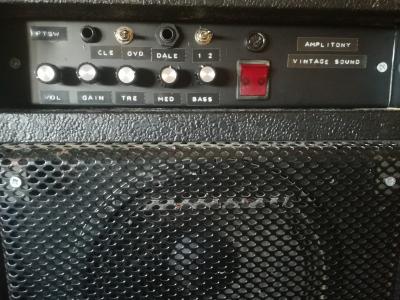

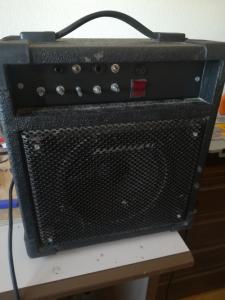

Buenas tardes, pues aquí otro que ha montado el kit. Lo primero muchas gracias a Tony y Fran por hacer este kit y ponerlo a la disposición de nosotros. Agradecer a Tony su paciencia y ayuda conmigo, y siguiendo con los agradecimientos pues a todos los que habéis participado en el hilo, me ha ayudado con algún problemilla y alguna idea he cogido.

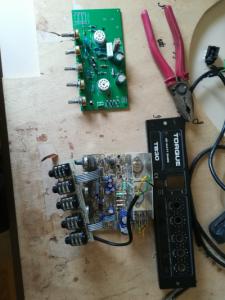

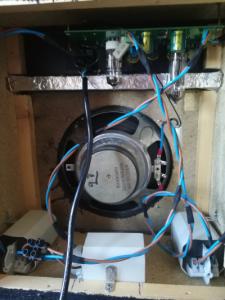

En mi caso lo que he hecho es cambiar la electrónica de un ampli a transistores que no funcionaba y poner esta a válvulas. Intenté no modificar nada, ni agujeros, ni nada, no me apetecía complicarme mucho.
Finalmente quedó bastante aparente sin mucho esfuerzo, que era el objetivo.
Ahora toca darle caña, de momento suena muy bien.
Saludos

#166 Muy wapo ,si señor. ¿Qué tal suena con ese mueble y ese cono?
Un par de preguntas sobre tu montaje:

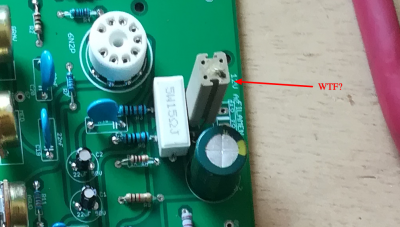

- ¿Qué has puesto en R35? ¿Tiene alguna ventaja ese tipo de resistencia?

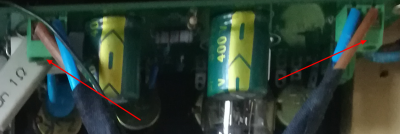

- Esos conectores que has puesto para filamentos ¿Cómo se llaman? Esto recorriendo retroamplis pero no lo veo y no sé como buscarlos


Y a todo los que lo habéis montado con luces:
¿Cómo habéis resuelto el tema leds?
Si los compramos como algunos compañeros, de esos de 6.3V ¿Cómo se alimentan? Estba pensando en poner 2: uno para encendido y otro para standby

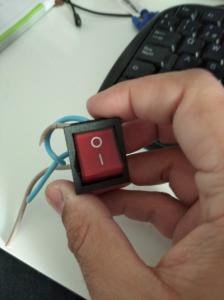

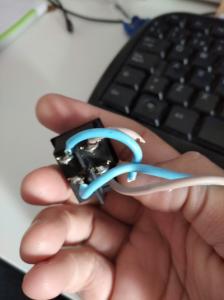

Y si los ponemos como el de la foto, que lo he sacado de una regleta, ¿Eso funciona seguro sin problema, no?



Muchas gracias

bravo!! que buen trabajo tio, el torque ese seguro que murio po los 2n3055, estos amplis siempre se quemaba la etapa de salida, o casi siempre, que malos sarieron!!!

no tires la placa del torque y recicla ahi lo que sirva, si tienes un tester prueba esos 3055 a ver si funcionan o era esa la averia.

Te ha quedao genial tio. que chuleria.
