Avería Randall transistores

#12 ok, si, el conector blanco es el que va a la placa, pues ahora lo pruebo a ver,

#12 #10

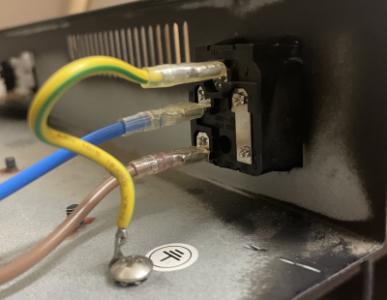

Probado, salta el automático en cuanto conecto el enchufe a la toma de corriente, independientemente de que el interruptor del ampli este en la posición de encendido o apagado, sera que el problema esta en el interruptor en vez del trafo, o en la toma de corriente del ampli??

#14 ahh,joe,pues si podría ser el interuptor entonces.
Quita el capuchón ese que cubre los cables que entran y salen al interruptor y mira a ver si hay algo raro.
Lo puedes desoldar y sacar para medirlo.

#15 pues se ve todo normal, la soldadura al conector también parece todo ok… con el voltímetro puedo comprobar alguna cosa?

#16 cuantas bornas tiene ese interruptor? no termino de entender cómo está cableado eso.....si que puede estar el problema en el interruptor.
Solo se me ocurre desoldarlo,y medir enter bornas continuidad a ver si está actuando o no.

Ese componente que lleva soldado en paralelo el conmutador debe ser un varistor. Córtale un pin (o los dos) para desconectarlo y vuelve a probar con el conector que va a la placa desconectado de ella.

#18 te refieres al componente redondo azul? Yo pensaba que era un condensador, mañana le corto una patita a ver, que función tiene el varistor?

Sí. La labor de un varistor es absober picos de tensión dentro de unos límites. Llegado cierto punto se ponen en cortocircuito con el fin de proteger el equipo.
Tambien podría ser un condensador clase X (tienen un aspecto muy similar). En ambos casos la falla es la misma: se ponen en cortocircuito.

Pues entonces tiene toda la pinta de que es eso lo que hace el corto.
Lo que me despistaba es que al conmutador entre la fase azul,y la continúen con el cable marrón,un poco lio.Entiendo que entonces la otra fase marrón estará unida directamente al azul del trafo....si no,no entntendería cómo conmuta eso.

davk escribió:

(no veo la manera de que pudiese ser el fusible,yo creo que nunca sería el problema....comprueba que tenga continuidad y vuelve a ponerlo)

Puedes abrir el portafusible y encontrarte que alguien metió un trocito de cobre un día que no tenía uno a mano, justo lo que te dicen que nunca, nunca, debes hacer. Yo me encontré lo que juraría era lo que quedaba de un cacho de clip sujetapapeles. Lo curioso es que el interior del portafusible estaba fundido y cruzado y el exterior la mar de bien.

¿Era el varistor el culpable?

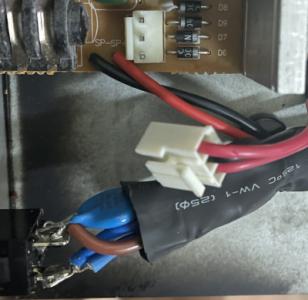

#21 . La fase azul que viene del enchufe queda conectada junto la fase azul que va al primario del transformador, y en la otra pata del conector esta la fase marrón que viene del enchufe, el varistor y la fase marrón que va para el transformador, pasa que este segundo cable no se aprecia en la foto porque queda justo detrás del varistor.

#22 este mediodía en cuanto llegue a casa lo desconectaré para probar, si esta cortocircuitado con el voltímetro se detectaría también?

#23 Puff,entonces no entiendo cómo se supone funciona ese interruptor,si ya están conectadas las fases directas al trafo.
A ver si Pedro lo aclara.
