Avería Randall transistores

pacodetorres escribió:

El Borne izquierdo, donde están soldados los dos cables azules, no tiene continuidad con nada nunca,

¡O sí! Ya te digo que esa soldadura me escama. Estos interruptores, en realidad casi todos, son piezas plásticas en las que se "clavan" los componentes mecánico-eléctricos cuando todavía están blandos o al revés, se inyecta el plástico en un molde donde descansa el hierro. Si te pasas con el soldador el plástico se licua, pierde dureza y las piezas (los polos) se desplazan, puede llegar el caso de que después del estrés térmico hagan contacto, si no inmediatamente diez, veinte o cien veces después,debido a que cada vez que le obligas a trabajar no lo hacen ya en la posición correcta, si no en una aproximada. Estas piezas sometidas a estrés térmico se degradan más rápidamente en los puntos donde más sufrieron, se vuelven quebradizos, pierden plasticidad.
Saludos y suerte. Me voy a la cama.

#35 No no, el primario también lo he desconectado, he desoldado los cables del primario antes de volver a enchufar el ampli, entonces es cuando ya no saltaba el automatico y se quedaba la luz verde encendida en cualquier posición del interruptor.

#36
Ese trafo parece estar bién,
En cuanto el primario el pitido suena hasta un limite de resistencia y 76 Ohms ya es una resistencia a tener en cuenta
El secundario es con punto cero y los dos semibobinados marcan lo mismo. Pitan porque el bobinado es mucho mas corto, veinte veces menos.
Continuó apostando por el enchufe o el interruptor, más este último.
Después de enchufar a la brava el primario del trafo y medir la corriente del secundario y que te de unos valores normales. Entonces puedes probar a mantenerlo conectado a la brava el primario y enchufarle el secundario a la placa y cruzar los dedos.
Saludos.

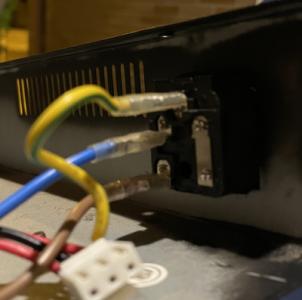

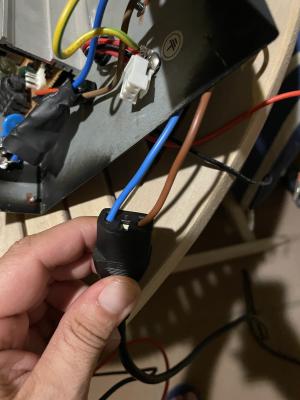

#39 A ver, perdonad mi ignorancia, si los conecto así va bien? Da igual el orden? En la parte posterior de la toma ee corriente las fases marrón y azul están conectadas en el mismo lado y en medio tierra..

#40 así está bien....a ver que pasa.....si no salta,podrias medir con cuidado tension de alterna en el conector blanco de salida,entre el del medio y los de los lados.

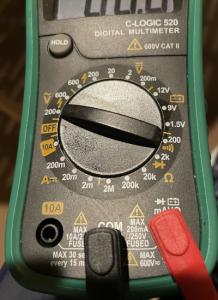

#41 vale, cuantos voltios seria lo esperado? El multimetro tal como esta configurado estaría correcto para hacer la lectura?

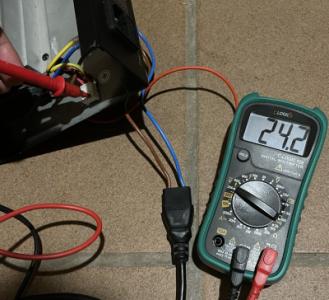

#41 Listo, probado, marca 24,2 en las dos posiciones y no ha saltado el automatico de casa.

Bueno,pues yo soltaria el cable de la pared,conectaría el conector blanco a la placa,conectaría el cable a la pared otra vez,con la entrada del trazo directa a él,y vería si el ampli hace algo,a ver si suena y tal.
Aunque parece claro que lo jodido es el interruptor misterioso.
