#2593 por lutop el 24/04/2022
le puedes añadir dos switch mas, o bien un switch y un pedal de expresion.

Si necesita mas lo tienes que hacer via MIDI
Subir
1
OFERTASVer todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
yeyeguitar
#2594 por yeyeguitar el 24/04/2022
#2592

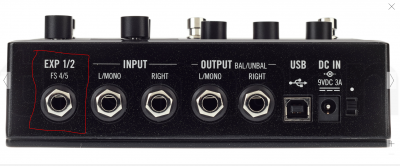

SÍ. Pincha en la foto.
Archivos adjuntos ( para descargar)
Subir
Pedro
#2595 por Pedro el 24/04/2022
#2594 #2593

Y cómo es posible entonces conectar un footswitch y un pedal de expresión a la vez?
Subir
lutop
#2596 por lutop el 24/04/2022
Con un cable TRS a dos TS. Un switch a un TS, el pedal de expresion al otro TS
Subir
1
yeyeguitar
#2597 por yeyeguitar el 24/04/2022
#2596
¿Cómo lo hace el fabricante para que funcione así, teniendo en cuenta que un pedal de expresión va equipado por defecto con un conector TRS y usa tanto el anillo como la punta?
Subir
lutop
#2598 por lutop el 24/04/2022
#2597

Es que el hx stomp (todos los productos line6 creo) necesitan un pedal de expresion con solo dos conexiones, tipo TS.
Subir
yeyeguitar
#2599 por yeyeguitar el 25/04/2022
#2598 Tengo que averiguar cómo lo hacen... Gracias.
Subir
yeyeguitar
#2600 por yeyeguitar el 25/04/2022
#2598 Vale, ya me han informado bien. Muchas gracias por la aclaración.
Subir
lutop
#2601 por lutop el 25/04/2022
#2599

Basicamente hay dos tipos de pedales de expresion.

TRS-La gran mayoria
Tienen 3 conexiones, que corresponden basicamente a las tres patas de un potenciometro. El patillaje depende de cada fabricante, hay un par de opciones.
Para leerlo, el dispositivo lo utiliza como un divisor de tension, enviando 0v y Vcc a dos de las patillas, y leyendo voltaje en la otra.
La ventaja que tienen es que en principio el valor del potenciometro no es importante. Te va a funcionar mas o menos igual uno de 10k que uno de 100k.
Algunos tienen cosas añadido, como una regulacion del minimo valor, etc..

TS
Estos tienen solo 2 conexiones. Normalmente corresponden a la pata central y una del extremo de un potenciometro. Es decir, el potenciometro actua no como divisor de tension sino como resistencia variable. Para leer la posicion del pedal, el dispositivo lo que normalmente hace es crear un divisor de tension con el valor del pote mas una resistencia interna del dispositivo. Es por eso que aqui es vital que el valor del potenciometro del pedal sea el que toca. En el caso de line6 creo que son de 10k. Aunque a traves de una calibracion de software es posible corregir desviaciones causadas por un valor de pote diferente, si no se va mucho.


Para el HX stomp necesitas uno de los TS de 10k. La entrada del HX es TRS, de manera que tip se corresponde con el pedal, ring con un pulsador (o al reves, se puede seleccionar en la configuracion), y sleeve con el GND.
Subir
4
poxo
#2602 por poxo el 25/04/2022
Pedro escribió:
Consideráis que puede ser en algún momento una limitación que tenga solo 3 switch? Habría que contemplar la opción de la XL?


Depende… Yo valoré la XL por eso de tener algún switch más, pero al ver la diferencia de precio se me quitaron las ganas y opté por la normal con un doble switch adicional.
Subir
1
yeyeguitar
#2603 por yeyeguitar el 25/04/2022
#2601 Sí, así me lo han explicado.
Te agradezco muchísimo la explicación tan detallada y las molestias que te has tomado.
Me has ampliado la información y con los esquemas lo veo aún más claro si cabe... :amigos::ok:
Subir
yeyeguitar
#2604 por yeyeguitar el 25/04/2022
#2596 Deduzco pues, que para conectar los dos pedales de expresión que admite, deberás decirle al software de la HX por qué "canal" punta o anillo deseas enviar cada pedal...
