Construcción del CASSUALITY 4

  • 1
godsavemetal
#1 por godsavemetal el 07/09/2010

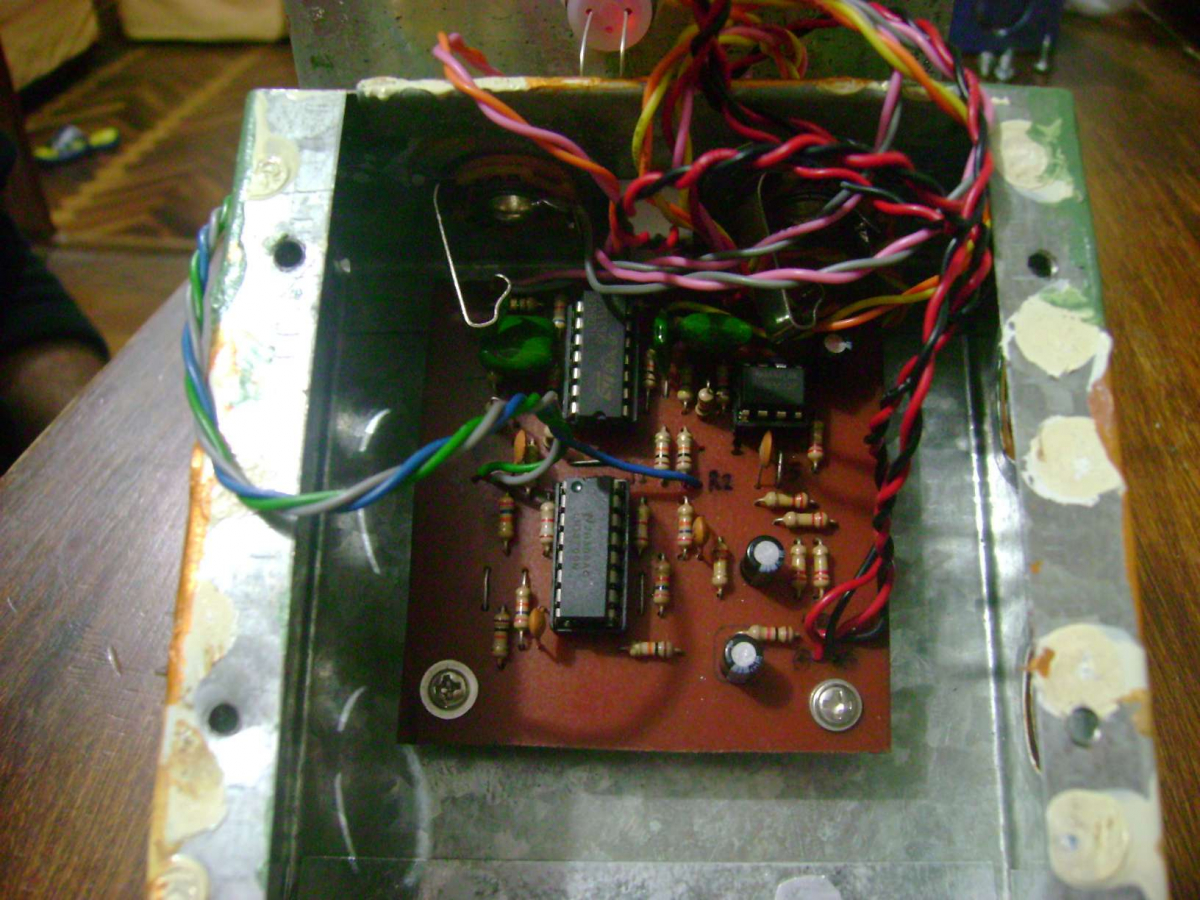

Este pedalillo lo ví en un foro chino y luego en uno JAPO, se discutía como darle lo mejor y aunque por ese entonces era experimental me atreví a hacerlo y aca tá, por dentro:

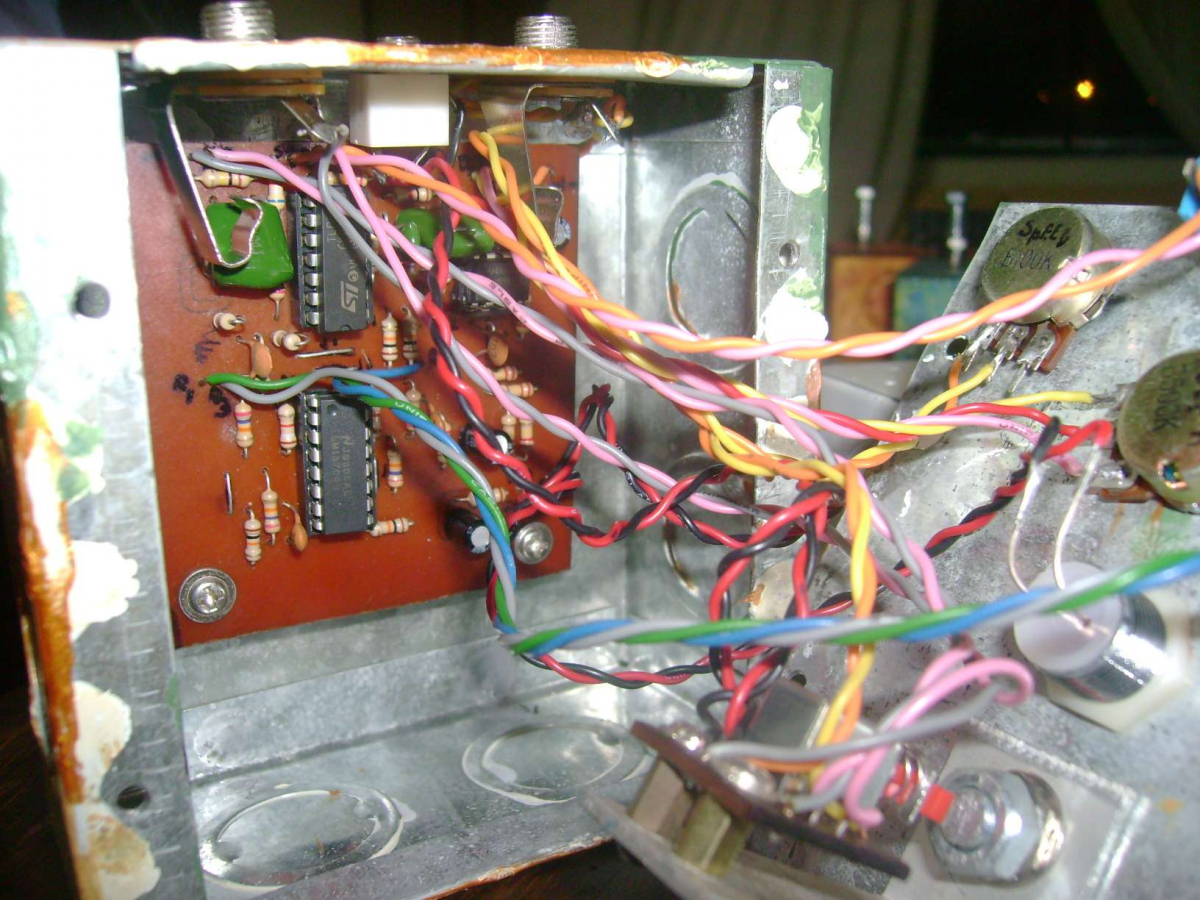

Conexionado de los potes y switch, es algo denso, lo estoy mejorando:


foto por fuera; está pintado a mano:


El circuito, con el Layout:


Y el PCB:


espero se animen a hacerlo el switch es para un sonido limpio o clear y algo mojado o wet!!!!
pronto el PCB pa los potes y la nueva versión MKII y la 6!!!!!

Olvido poner el MP3!!!! (la versión 4 simple):
Archivos adjuntos ( para descargar)
Causality 4 Phaser.mp3
Causality Clean.mp3
Subir
OFERTAS Ver todas
  • -11%
    Boss DD-500
    375 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
Dr.Maligno Tech
#2 por Dr.Maligno Tech el 09/09/2010
Pero este pedal no era de frecuency central de freestompboxes.org???
Subir
godsavemetal
#3 por godsavemetal el 10/09/2010
rasta_maleek escribió:
Pero este pedal no era de frecuency central de freestompboxes.org???


Yo lo capturé originalmente de una página china que me direccionó a otra JAPO donde se realizaban las pruebas y parece que los gringos nos quieren hacer cholitos descubriendo la pólvora!!! los JAPOS proponían otra extención para la profundidad del sonido agregando etapas extras con el LM13700 y los de freessompboxes le pusieron CAUSALITY 6 con doble LM13700!!! ya tengo el layout pa estas dos variaciones el Casuality 4 MKII con un LM13700 adicional y el CASUALITY 6 con dos LM13700 adicionales y una versión todavía en mesa de diseño con 3 LM13700 (esta es el verdadero CASSUALITY 6!!!) espero no haberlos mareado pero esto me tiene en un GGGGGGGGAAAASSSSS!!!!!!! terrible!!!!!!!!!!! háganlo es muy bueno!!!!!!
Subir
peznegro
#4 por peznegro el 11/09/2010
Suena muy bien¡¡¡¡¡¡¡¡¡¡ Me lo hare en un futuro
Subir
mahony
#5 por mahony el 18/10/2010
Hola por casualidad tienes el esquema de este bicharraco, me interesa

saludos
Subir
godsavemetal
#6 por godsavemetal el 18/10/2010
mahony escribió:
Hola por casualidad tienes el esquema de este bicharraco, me interesa

saludos


De este engendro t al inicio de la discusión con el BILL MATERIAL y su PCB con su LAYOUT: de este pedal existen dos modificaciones una con dos controles más (o sea cinco en total!!) el interruptor de palanquita (puedes reemplazarlo por un footswitch 2dpt) y otro que le dicen CAUSALITY 6 que lleva 1 o 2 LM13700 adicionales; estas mod todavía no las he realizado y yo tengo en proyecto una más con tres LM13700!!!! si brutal no!!!!
Subir
mahony
#7 por mahony el 18/10/2010
Ñoo, no, solo el esquema del del layout de arriba el 4,no tengo tantos LM13700!!, El Lug 1 del regen va a masa, esperamos por ese layout de los potes (valores!!), me gusta como suena sonido!!
Subir
godsavemetal
#8 por godsavemetal el 19/10/2010
mahony escribió:
Ñoo, no, solo el esquema del del layout de arriba el 4,no tengo tantos LM13700!!, El Lug 1 del regen va a masa, esperamos por ese layout de los potes (valores!!), me gusta como suena sonido!!


Eah con tanta emoción de mi FLANGER!!! me olvidé involuntariamente del layout y los valores pa los potes de este excelentísimo pedalazo!!!
siguiendo el esquema tenemos:

de este esquema se vislumbra que pal:
REGEN = 47K LIN o B (yo utilicé de B50K)
DEPTH = 47K LIN o B (también usé B50K)
SPEED = 470K LIN o B (aquí cabe el B500K)

El interruptor de palanca simple se colonca donde está la indicación respectiva para la opción WET o CLEAR y si que se nota la diferencia!!!!!
---------------------------------
Pa los que no la captan o es chino lo que expliqué a qui va un lindo monito con las conecciones de los potes y el switch:


está mirando el impreso por arriba o sea por los agujeritos que se ven en el PCB o por el lado de componentes pa los entendíos OK!!!! consulten namá los puedo ayudar a realizar este fantástico proyecto; mis disculpas nuevamente por este olvío !!!!
Subir
mahony
#9 por mahony el 19/10/2010
Mil Gracias amigo Limeño, ya les contare que tal
Subir
godsavemetal
#10 por godsavemetal el 19/10/2010
mahony escribió:
Mil Gracias amigo Limeño, ya les contare que tal


Hey chico que tu haciendo por allá!!! me perdí un viaje a VAradero!!! si no nos encontrábajos y luego de unos mohitos a gozar!!! pero que bien que lo desees hacer!!! ten cuidao con los pads estan bien cerca unos de otros yo me demoré casi un mes en hacerlo tómate tu tiempo y andale con cuidao!!!! sería bueno que luego de hacer los huecos pintes sobre el impreso en la cara de lsoc omponentes el lugar y/o valor de cada componente; en resistencias las mismas y en faradios los condensadores; si son electrolíticos el polo positivo para orientarlos correstamente; marca con negrito el huequito de los potes y los numeras S1 S2 S3; W1 W2 W3 etc pa que no te pierdas; también el out y el in yo utiliso un cable de tierra pal out y el in y pongo:
+IN y -IN; +OUT y -OUT.

No te olvides de señalar el:
+9V y el +9V o tierra!!!!!! a veces eso hace que no funque el engrendrillo!!!! eahhhh!!! a gozar de l pedalillo!!!!!
Subir
mahony
#11 por mahony el 20/10/2010
Pero Varadero esta a 150KM de mi casa, pero con mucho gusto me pudiera llegar hasta alla para conocernos, pero si pasas por la capital seria mejor, te digo que no tengo que ir tan lejor para tener una buena playa y solo a 20 minuticos nada mas, 10km de playa al este de la Habana!!, Gracias por el consejo, no te preocupues que lo tendre en cuenta y lo seguire al pie de la letra!!
Subir
pdcar
#12 por pdcar el 13/06/2011
como que podemos usar en vez del lm13700
Subir
