Hola a todos.
Me llamo Antonio, llevo varios años diseñando, construyendo y reparando pastillas.
Comencé a diseñar pastillas para poner en práctica los conocimientos adquiridos en mis estudios de física (sobre todo de resonancia magnética) y electrónica. Gracias a esto empecé a diseñar pastillas “a medida” para ayudar a la gente a conseguir el sonido que buscan. También hago reproducciones exactas de pastillas clásicas además de pastillas con sonido clásico pero corrigiendo sus defectos de construcción.
En este hilo iré poniendo fotos y explicaciones de la construcción de pastillas que no sean algo “estándar” (o que no estén muy vistas) y de las reparaciones y restauraciones más llamativas que vaya realizando (siempre y cuando el propietario de las pastillas autorice publicar las imágenes, que en un principio solo hago las fotos para que el dueño vea el proceso y a muchos no les gusta que se publiquen). También pondré fotos de construcciones de guitarras de otras personas (luthieres o aficionados) en las que participo a menudo aportando la electrónica (por eso pongo este hilo en la sección de Luthería en lugar de en Taller).
Reparación/restauración de la electrónica de una Stratocaster de 1979
Historia: cuando el dueño compró la guitarra en 1991 se encontró con que el golpeador y los cubrepastillas (que originalmente eran negros) habían sido pintados en blanco de una forma muy “bestia”, y que al cuerpo (que originalmente tenía un acabado transparente) le habían dado una mano de pintura rosa. En 2015 decide dejarla lo más original posible. Para ello rescata el acabado original que se encontraba debajo de una capa rosa, esta parte es un éxito.
Pero con el golpeador la cosa se complica: en el proceso de restauración se rompen 2 pastillas, por alguna razón el selector de pastillas original es sustituido pese a que funciona perfectamente. El cableado se llena de empalmes y montañas de estaño. La limpieza de los plásticos no se hace correctamente y terminan sin brillo, llenos de rayas profundas y, en el caso de la parte superior de los cubrepastillas, tan lijados que si lijas un poquito más los atraviesas.
El dueño abre un tema en este foro pidiendo consejos sobre qué hacer para arreglar las pastillas https://www.guitarristas.info/foros/pastillas-para-strato-79-busco-stratofriki/256954
Tras cruzar un par de mensajes decide enviarme el golpeador entero. En un principio el objetivo es poner en funcionamiento el golpeador con la mayor cantidad de componentes originales posible, pero tras reparar las pastillas se añade el de dejar los plásticos y el cableado tan limpios y ordenados como sea posible.
Así es como llegó:

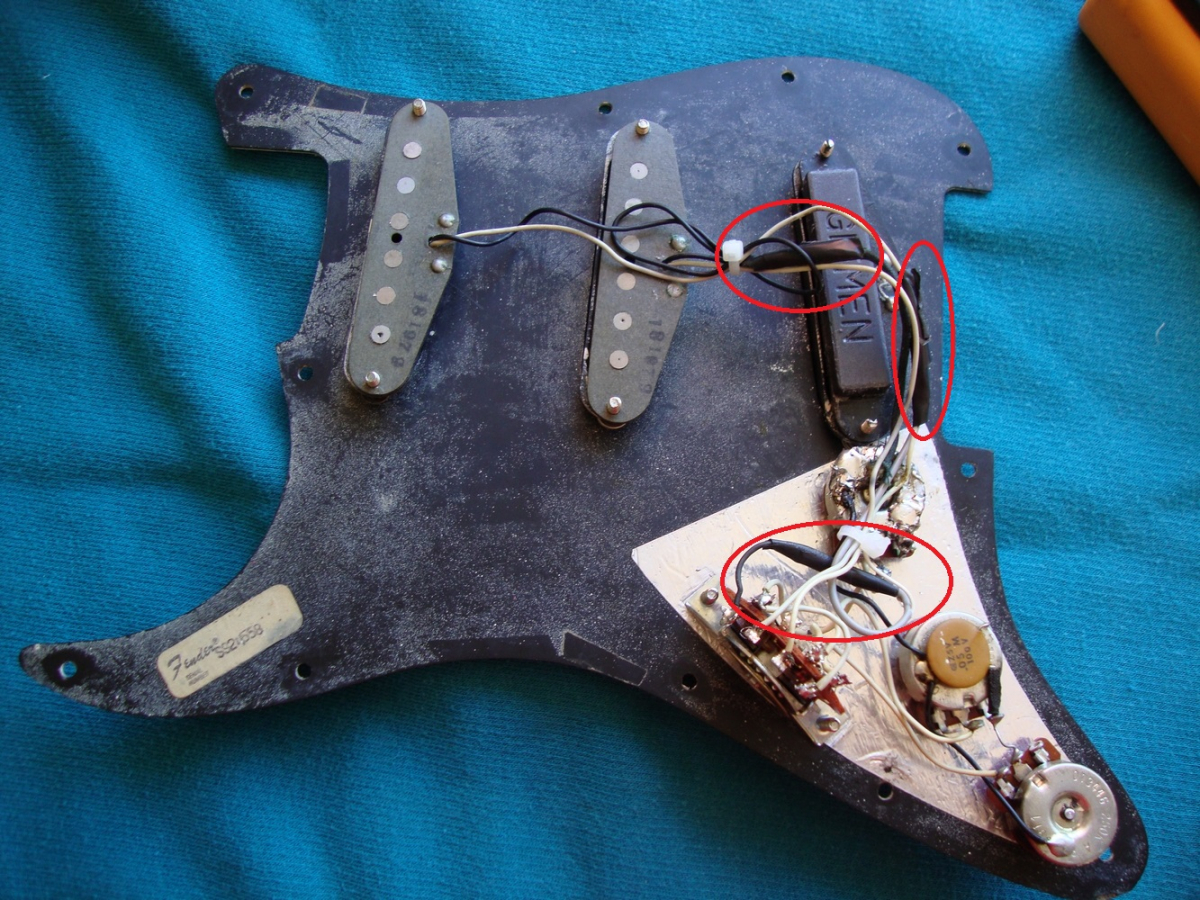

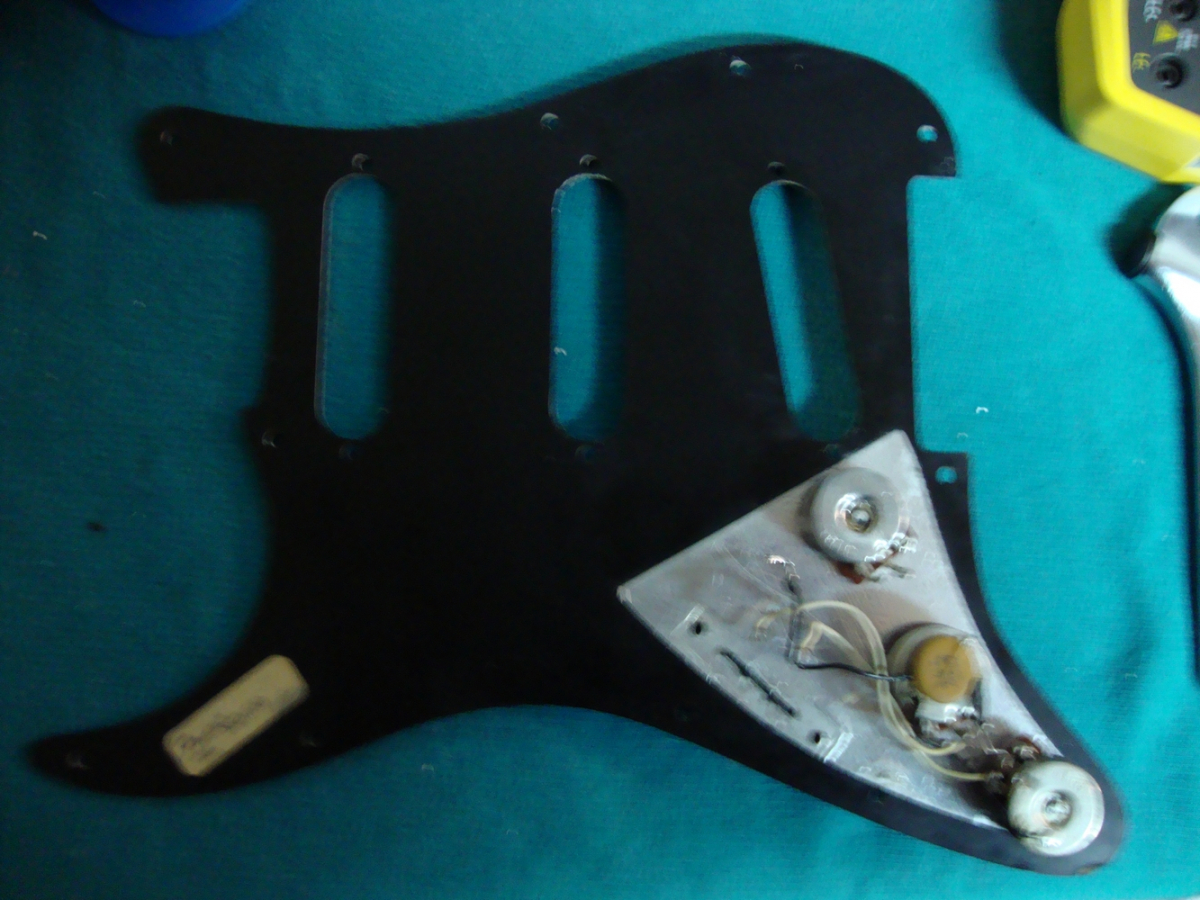

Por un lado el golpeador con una pastilla del puente que no era la original y un selector que había sido sustituido sin necesidad.
https://i.imgur.com/1mhJh9P.jpg
https://i.imgur.com/Yg7uj4P.jpg

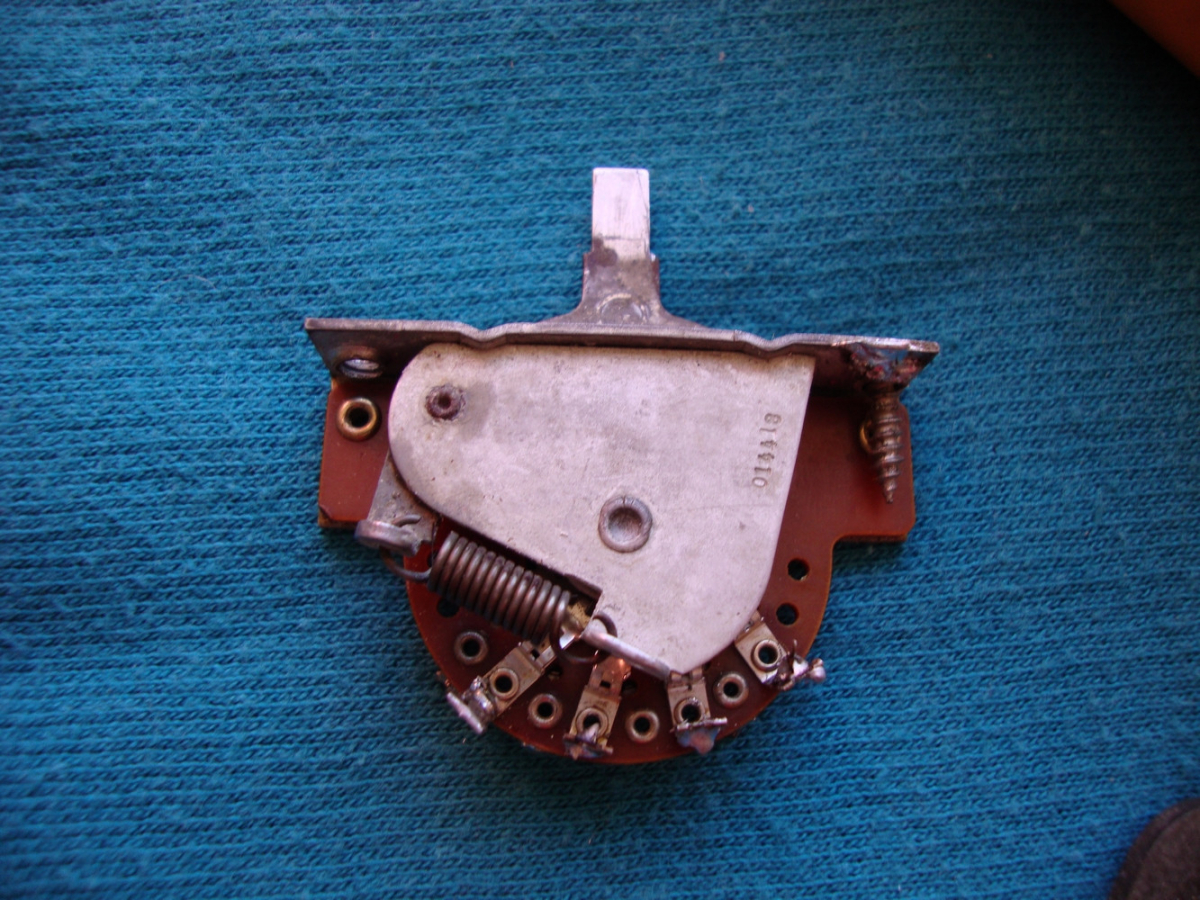

Por otro lado la pastilla de puente y selector originales
https://i.imgur.com/BdKlbE1.jpg
https://i.imgur.com/cnNCSw8.jpg
Por lo que me dijo el dueño antes de enviarme el golpeador (que sonaba pero no mucho) pensé que simplemente los imanes habían perdido el magnetismo (algo muy común, sobre todo cuando se utilizan soldadores de estaño “instantáneos”).
Pero no era así. La pastilla del mástil funcionaba perfectamente, la del puente (que había sido sustituida) tenía la bobina rota/cortada. En la siguiente foto se aprecia que tiene un golpe bastante evidente:
https://i.imgur.com/ZcNq2Pj.jpg
La pastilla central daba unas lecturas exageradamente erráticas, cuando esto ocurre hay 2 posibilidades:
1. Que los cables que salen de la pastilla hagan mal contacto o estén dañados (lo más probable)
2. Que una parte del hilo de la bobina se haya roto, pero siga haciendo contacto de “mala manera” (lo menos probable).
Pues bien, lo que ocurrió fue el caso nº2, una cosa rarísima que solo había visto en 2 ocasiones.
Llegados a este punto, la mayoría de la gente optaría por rebobinar las pastillas. Por mi parte, antes de rebobinar prefiero intentar “rescatar” la bobina original. Así que me puse manos a la obra:

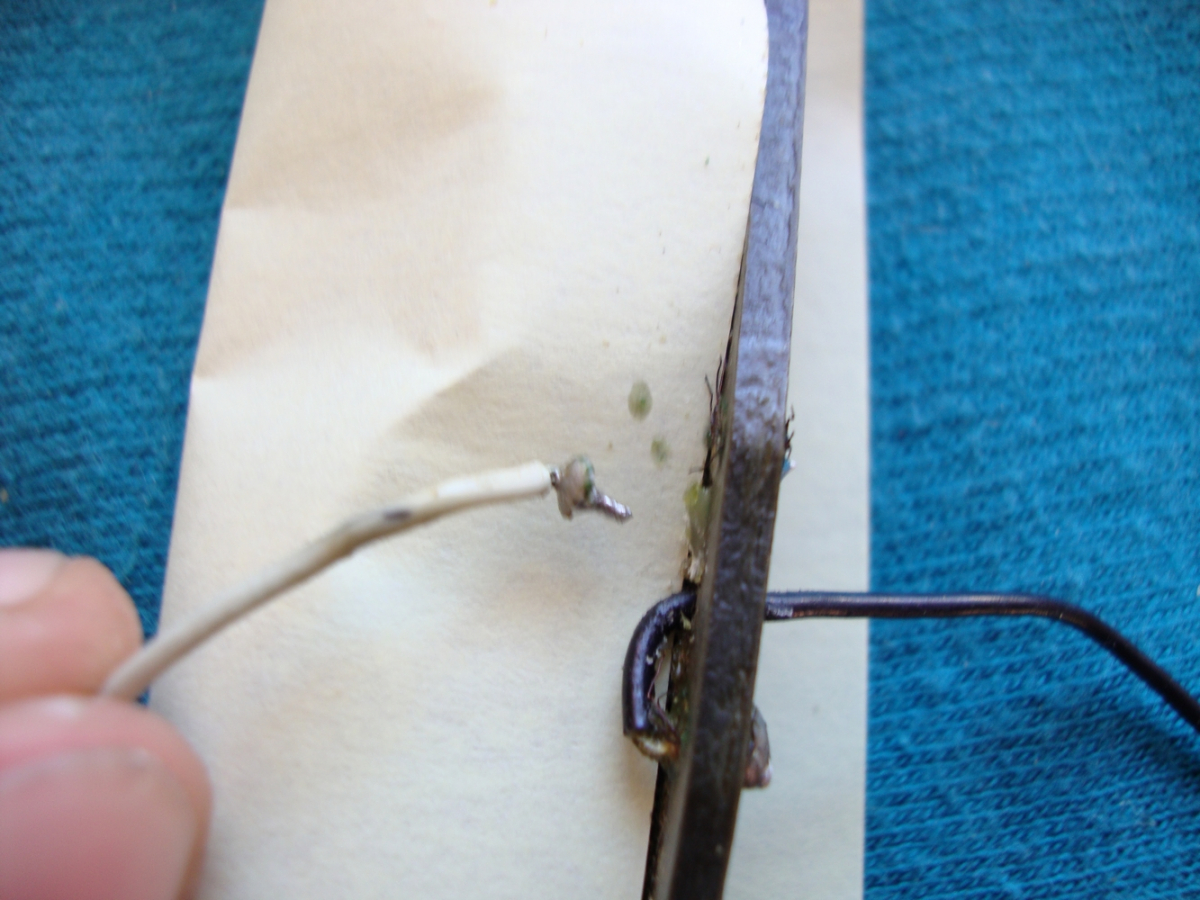

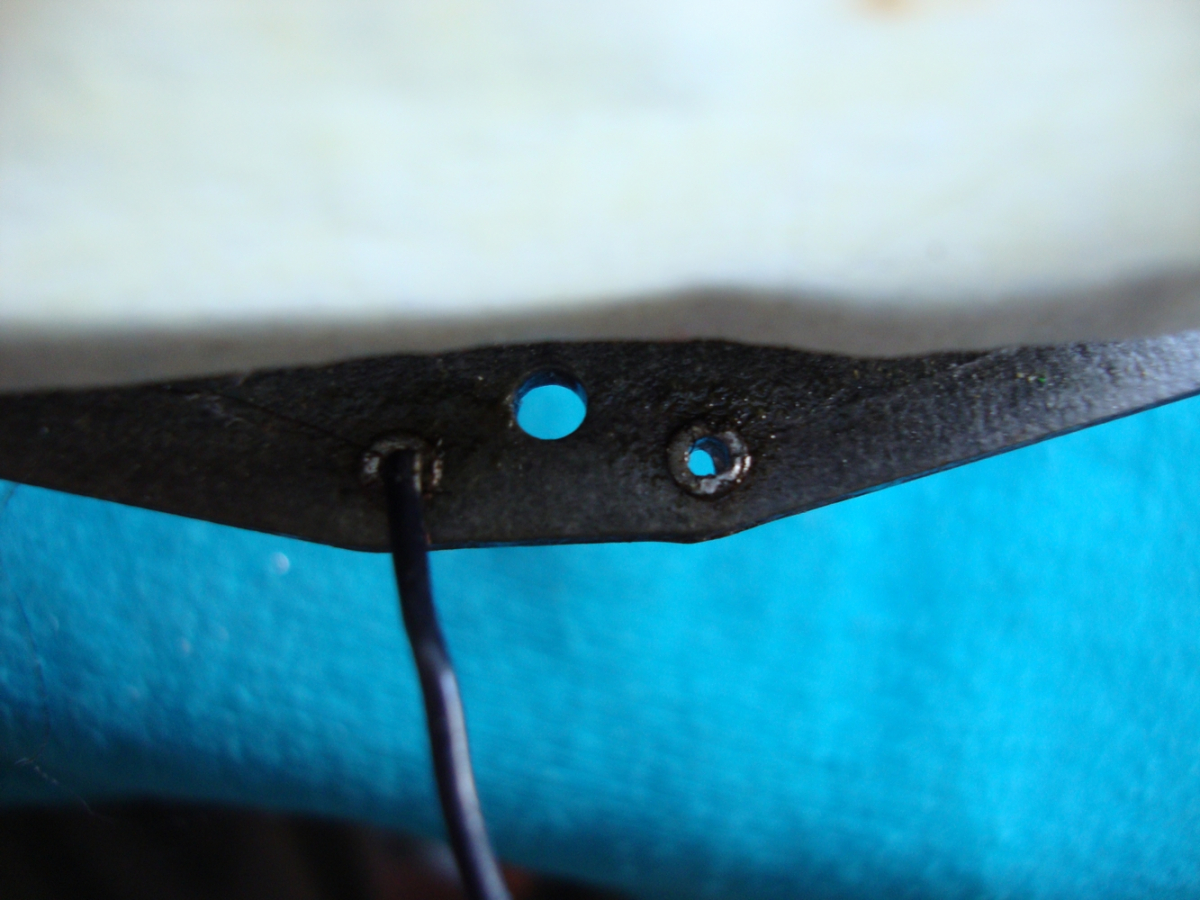

Primero se quita el cable blanco (que excepto en las pastillas con cableado de polaridad invertida suele ser el que engancha el extremo externo de la bobina) y se limpia el ojal:
https://i.imgur.com/W5bfnpV.jpg
https://i.imgur.com/5KhxfEb.jpg

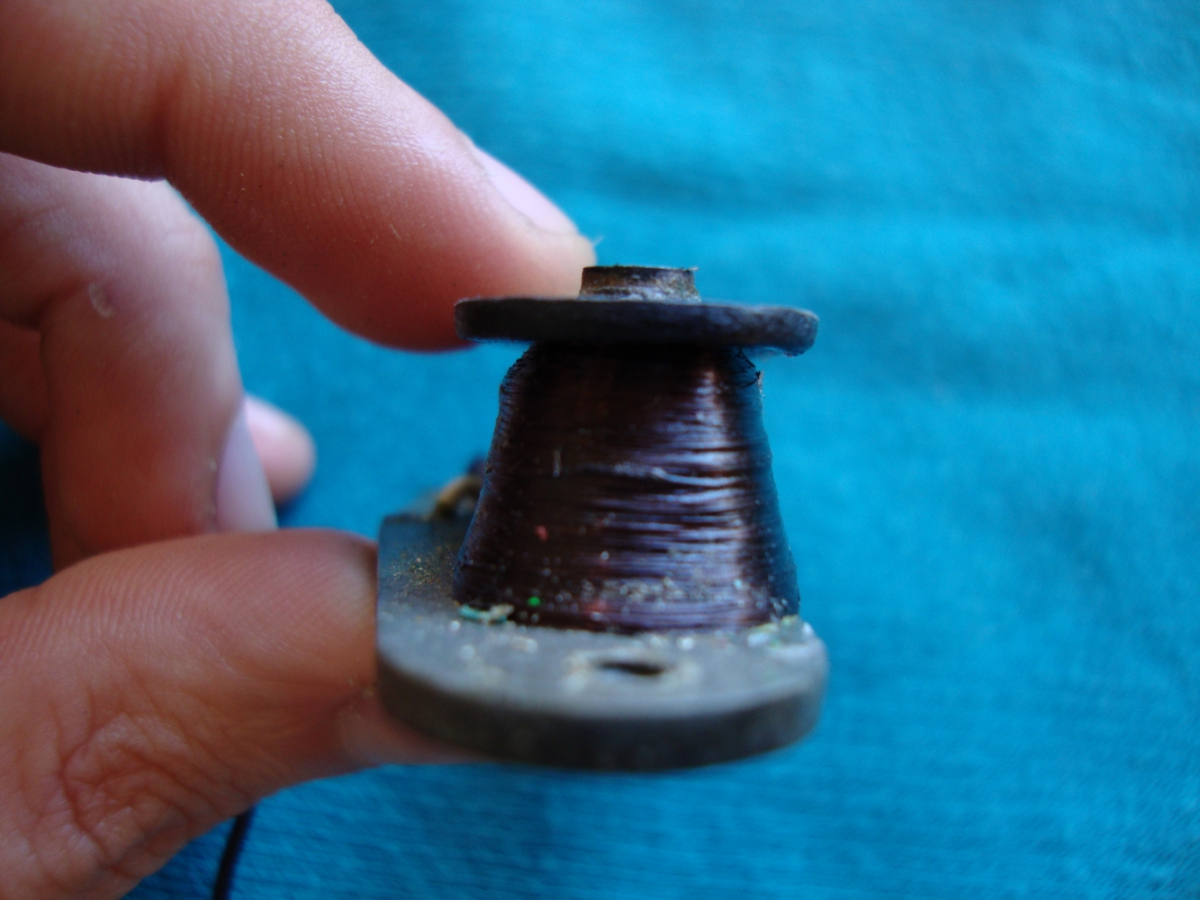

A partir de aquí el proceso consiste en desenrollar hilo hasta quitar la parte cortada, una vez logrado hay que conectar (a través del ojal) el extremo “bueno” al cable que corresponda (en este caso el blanco, perdonad que no haya puesto fotos de este paso, saqué 2 y han salido tan borrosas que no se ve nada). Esto hay que hacerlo muy despacio, con mucho cuidado, mirando siempre como se despega el hilo, porque el extremo “bueno” va a estar justo a continuación del último tramo de la parte cortada, y si no lo localizas cuando quitas ese último tramo es muy difícil encontrarlo porque está totalmente pegado a bobina y se confunde con el resto de ésta.
Por supuesto, el hecho de quitar hilo a la bobina hace que pierda resistencia/salida/kΩ (la gente llama a esto de varias formas distintas), es por eso que este método solo da resultados satisfactorios si la rotura se encuentra en una parte muy superficial de la bobina. Por suerte en el caso de ambas pastillas era sí y (comparado con otra stratocaster del 79), perdieron realmente poco: una 0.24 kΩ y otra 0.18.

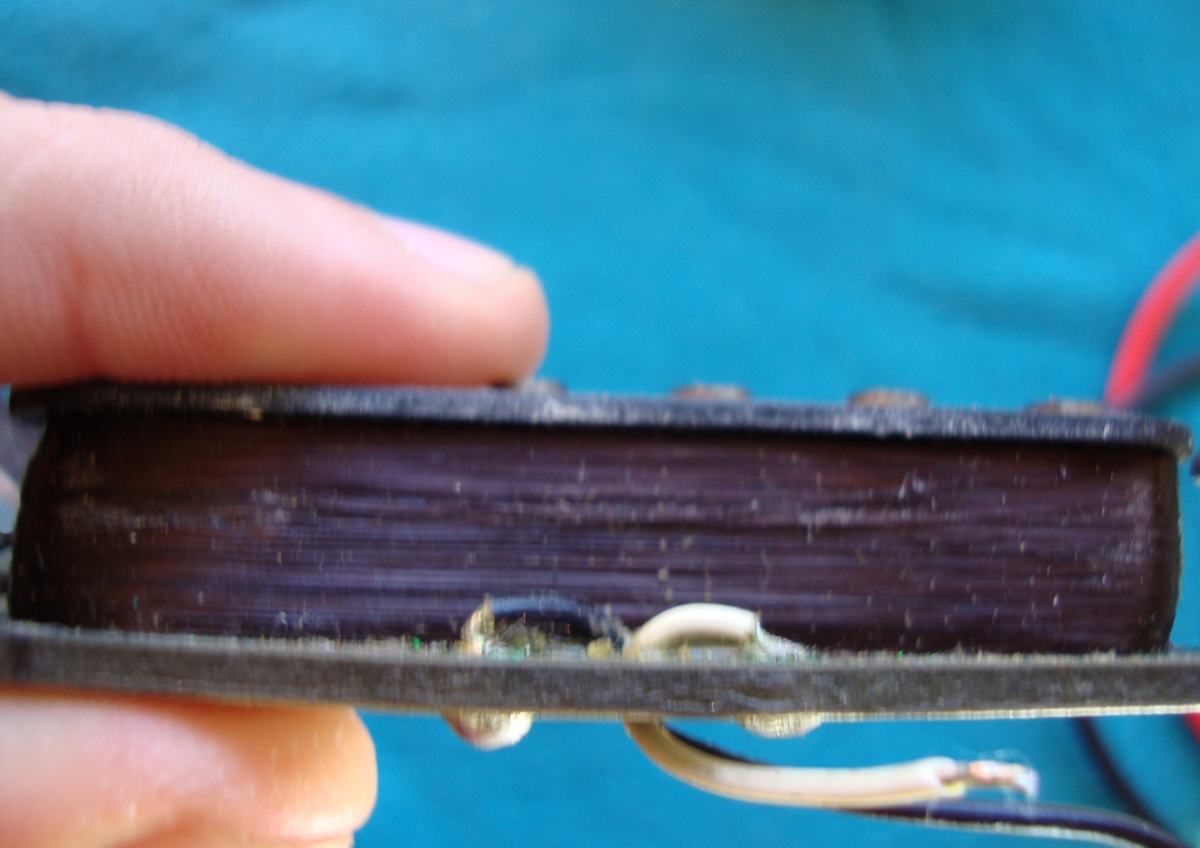

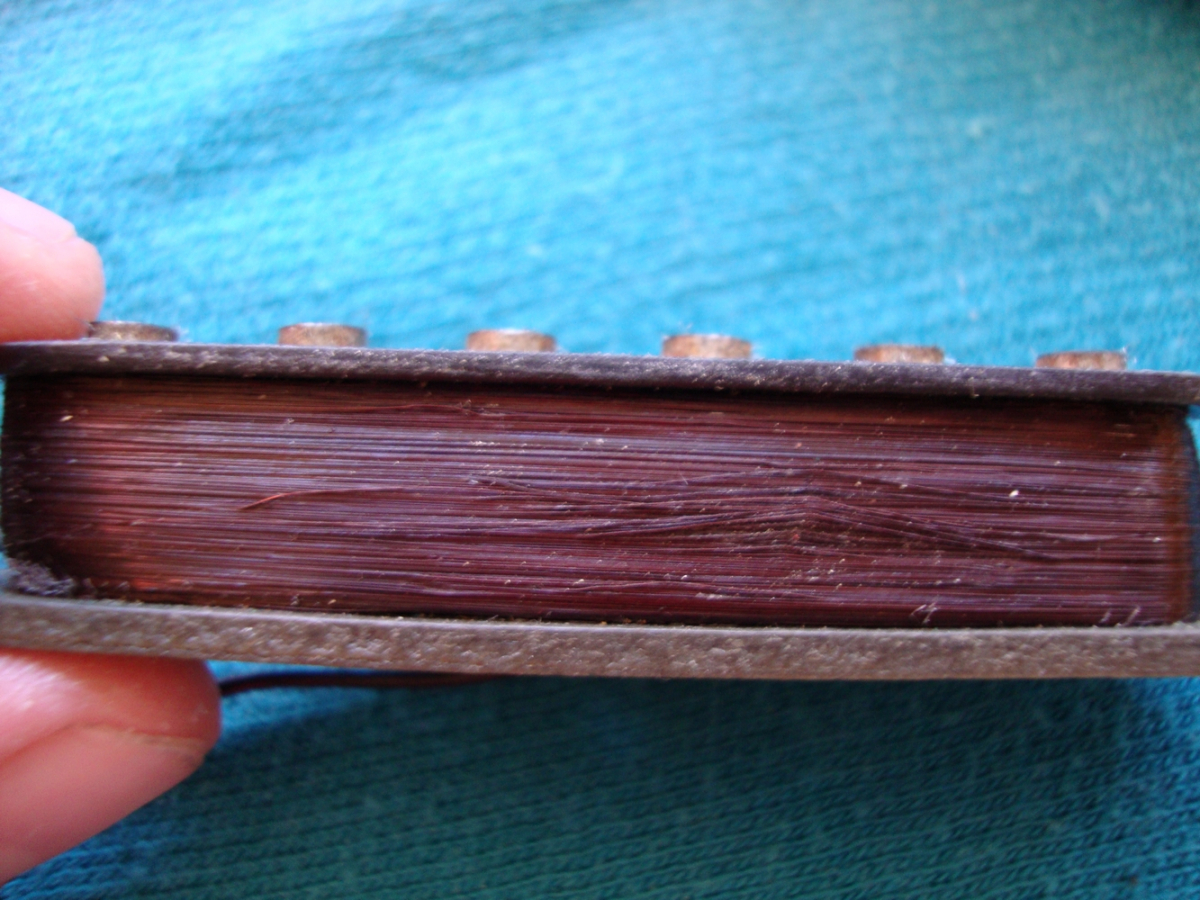

Pero aún no he terminado con la pastilla central: tiene un defecto de fábrica, ocurre que es “barrigona”, que consiste en que una parte de la bobina (normalmente la de abajo) sobresale por fuera de la estructura, esto hace que esté constantemente rozando con el cubrepastillas (de hecho, la parte rota estaba la sección que más sobresale).
https://i.imgur.com/5rhIDRw.jpg
En los 60 este punto débil la solucionaban de una forma muy simple y tremendamente efectiva: poniendo cinta alrededor de la bobina. Así que eso es lo que hago (al ser una pastilla poteada, esto no tiene por qué afectar a su sonido). La foto que saqué de la bobina con la cinta también me salió demasiado borrosa, pero para que os hagáis una idea se trata de esto:
http://www.eddievegas.com/store/details/1966-Orig-Fender-Strat-Pickup-5.81k.php
Una vez arregladas las pastillas me doy cuenta de una cosa: 2 de ellas no están en su posición original, por la salida que tienen y por el largo de los cables me doy cuenta de que la del puente y la del mástil están intercambiadas.
Tras limpiar el selector de pastillas original, el interior de los potenciómetros y comprobar que funcionan perfectamente toca ponerse con los arreglos estéticos
https://i.imgur.com/Zlz7nhL.jpg

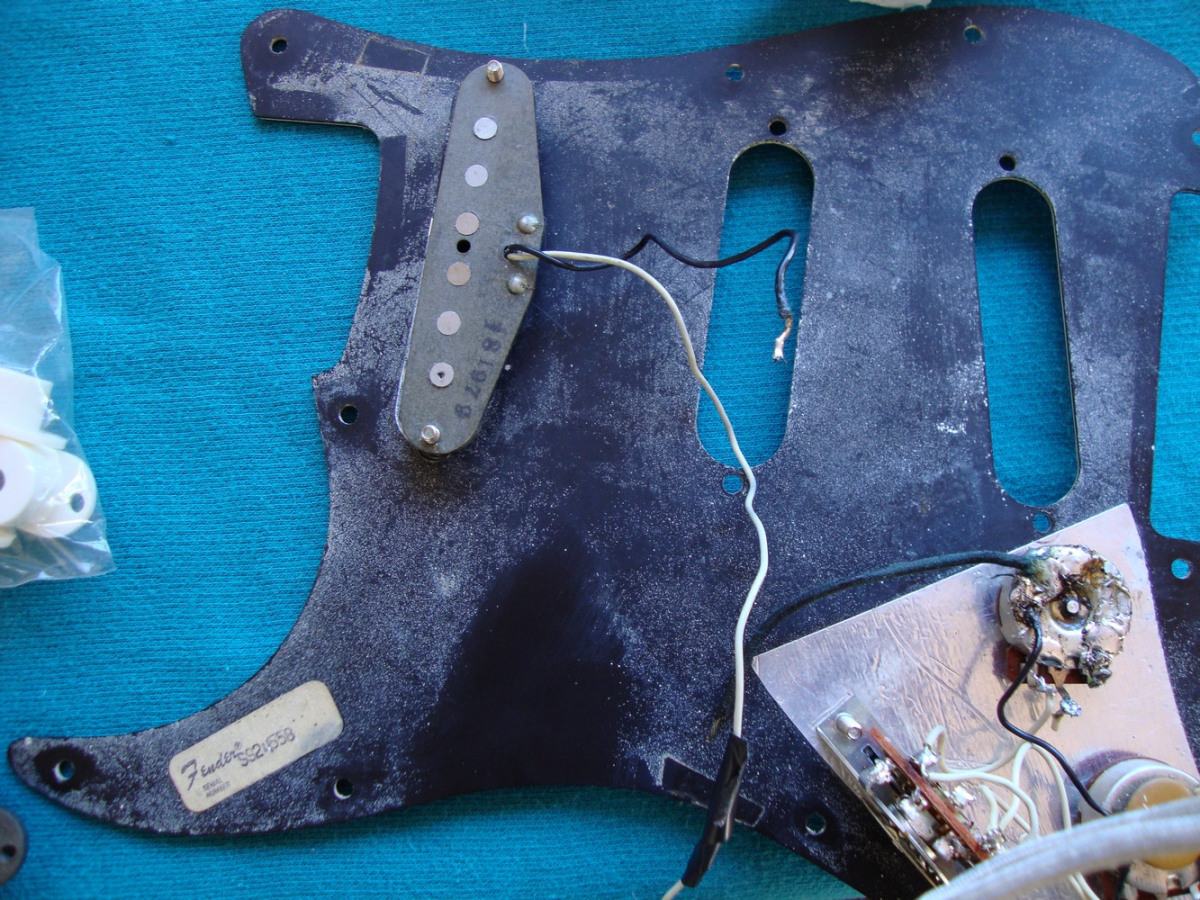

Comienzo quitando los restos de pintura del golpeador. Para ello utilizo un disolvente que respeta mucho el plástico (solo le quita un poco de brillo que se recupera fácilmente con un pulido ligero).
https://i.imgur.com/MFCJrEh.jpg
Todos los rincones están llenos de restos de pintura
https://i.imgur.com/Ew5C8m1.jpg
La superficie de los cubrepastillas es un poco más complicada, tienen rayas tan profundas que si las miras a contraluz son semitrasparentes, por lo que no se puede igualar a base de lija porque te arriesgas a hacer un agujero.
https://i.imgur.com/uFwxcad.jpg

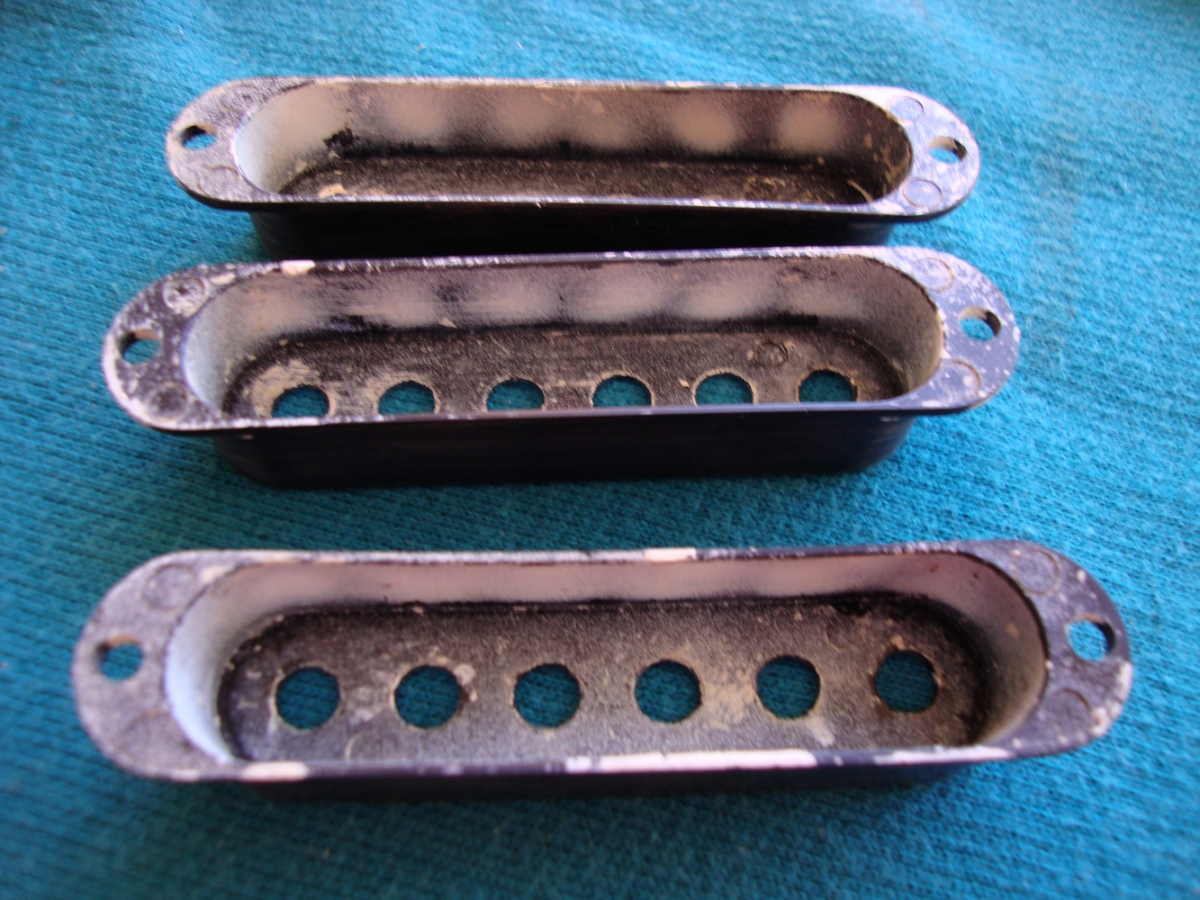

El interior está lleno de pintura, que se quita fácilmente con el disolvente que he comentado antes.
https://i.imgur.com/OY61m39.jpg

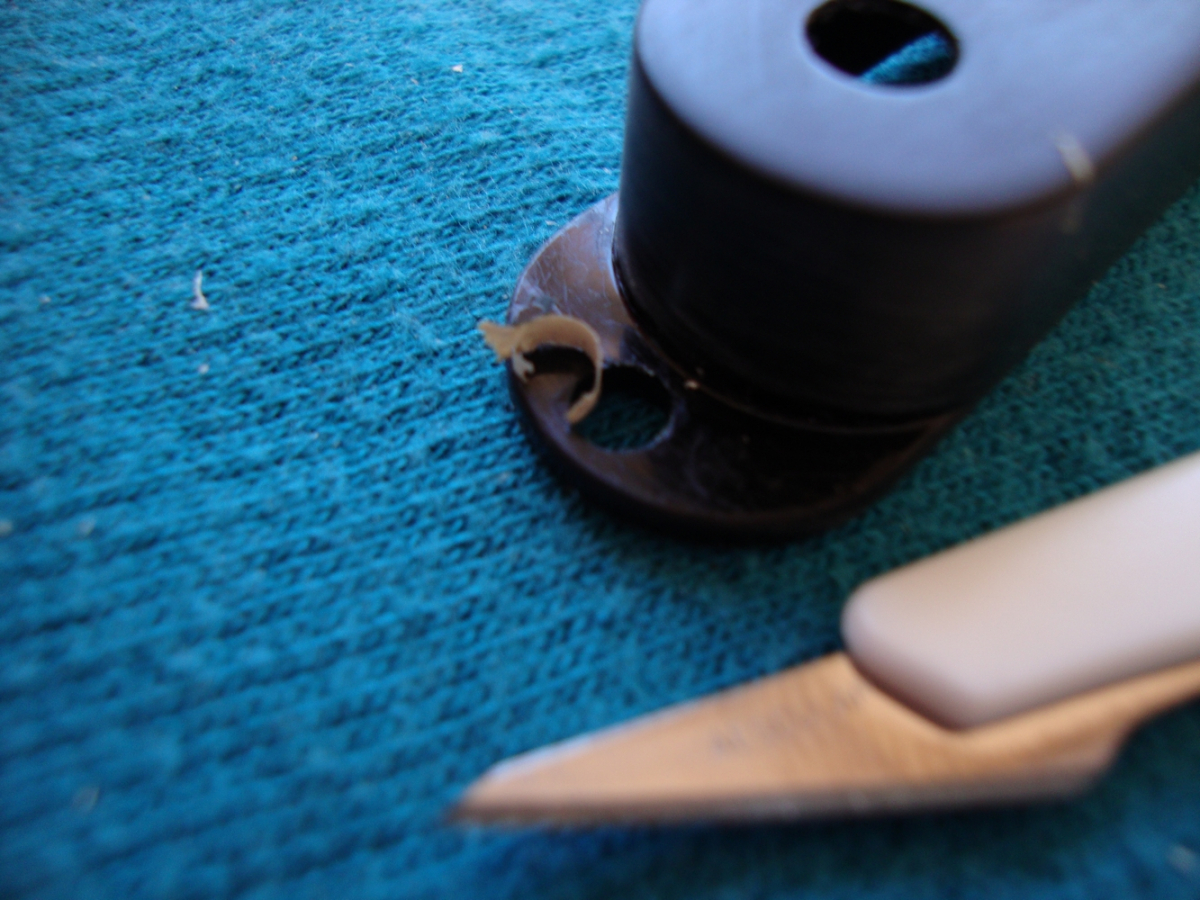

Con un bisturí se puede sacar la pintura "de una pieza" de los espacios más estrechos:
https://i.imgur.com/3sJb0Ey.jpg

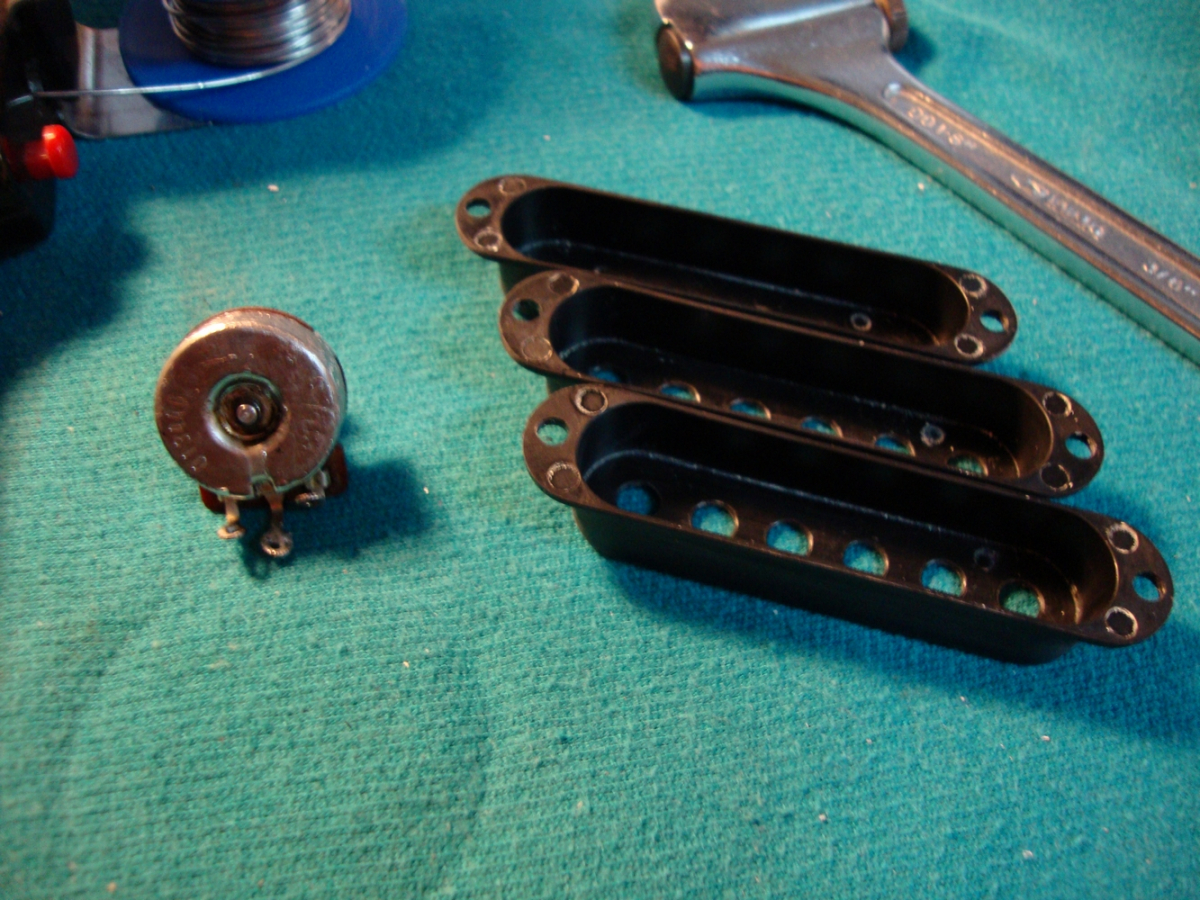

El interior de los cubrepastillas limpio, el pote de volumen (del que hablaremos más adelante) también a medio limpiar.
https://i.imgur.com/vbRn38Z.jpg

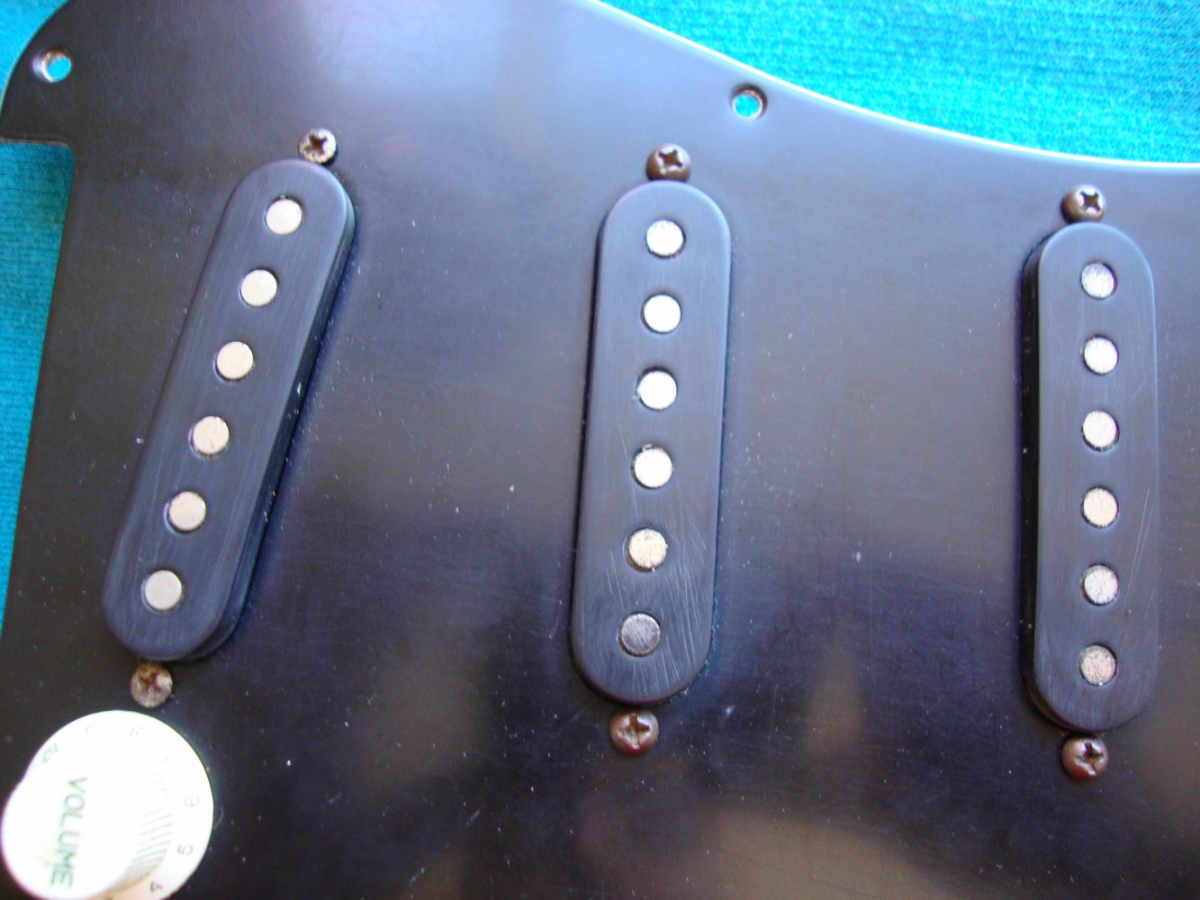

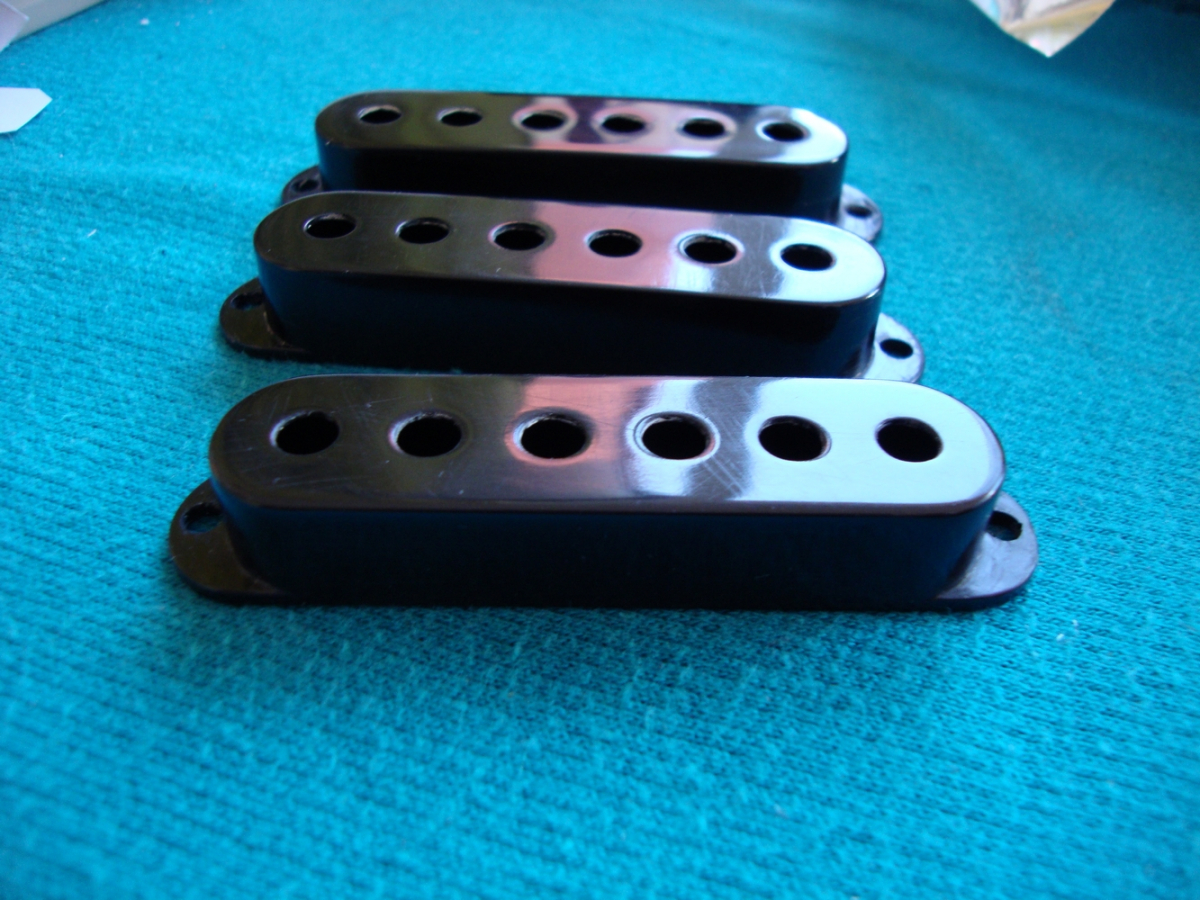

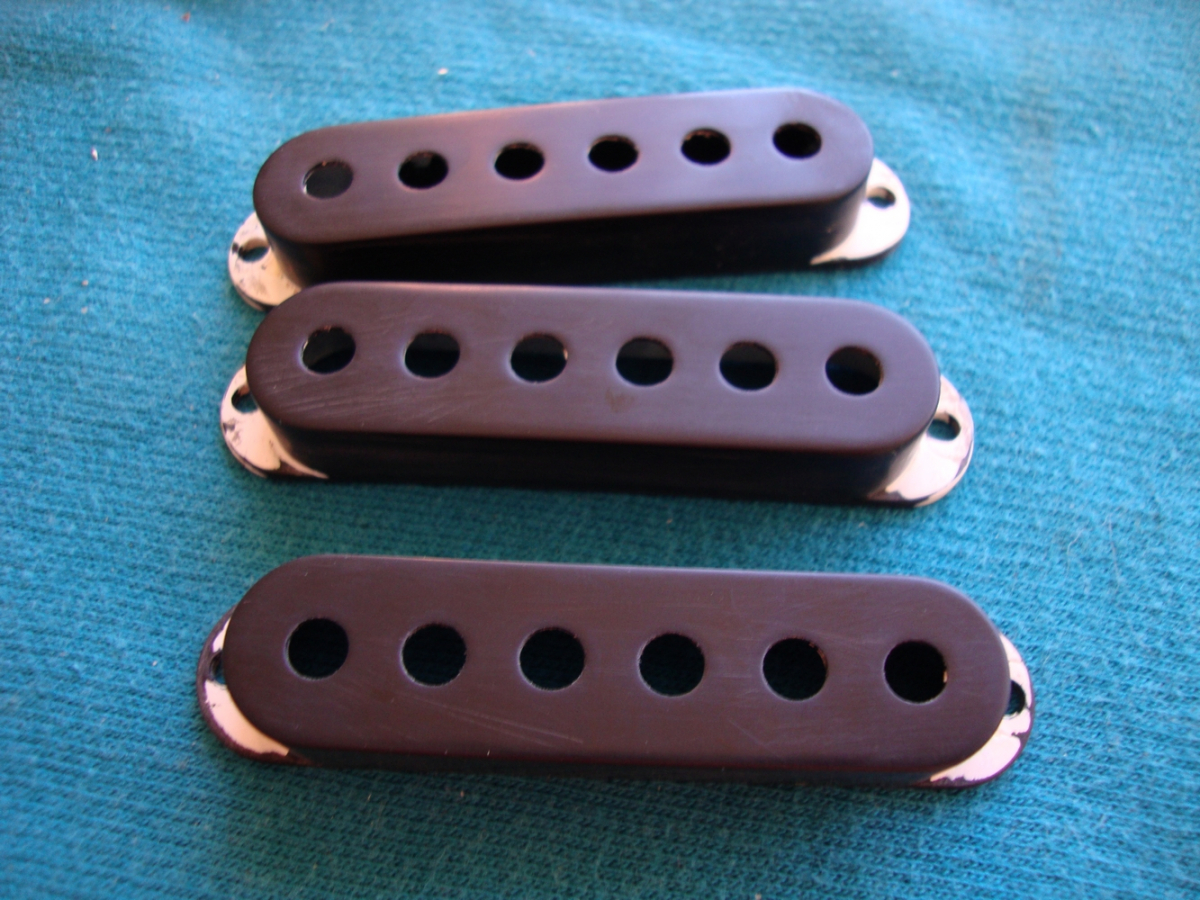

Tras un pulido este es el resultado (me hubiese gustado dejar los cubrepastillas sin esas rayas, pero como he comentado antes el riesgo de hacerles un agujero era demasiado alto):
https://i.imgur.com/lTkj9Gy.jpg

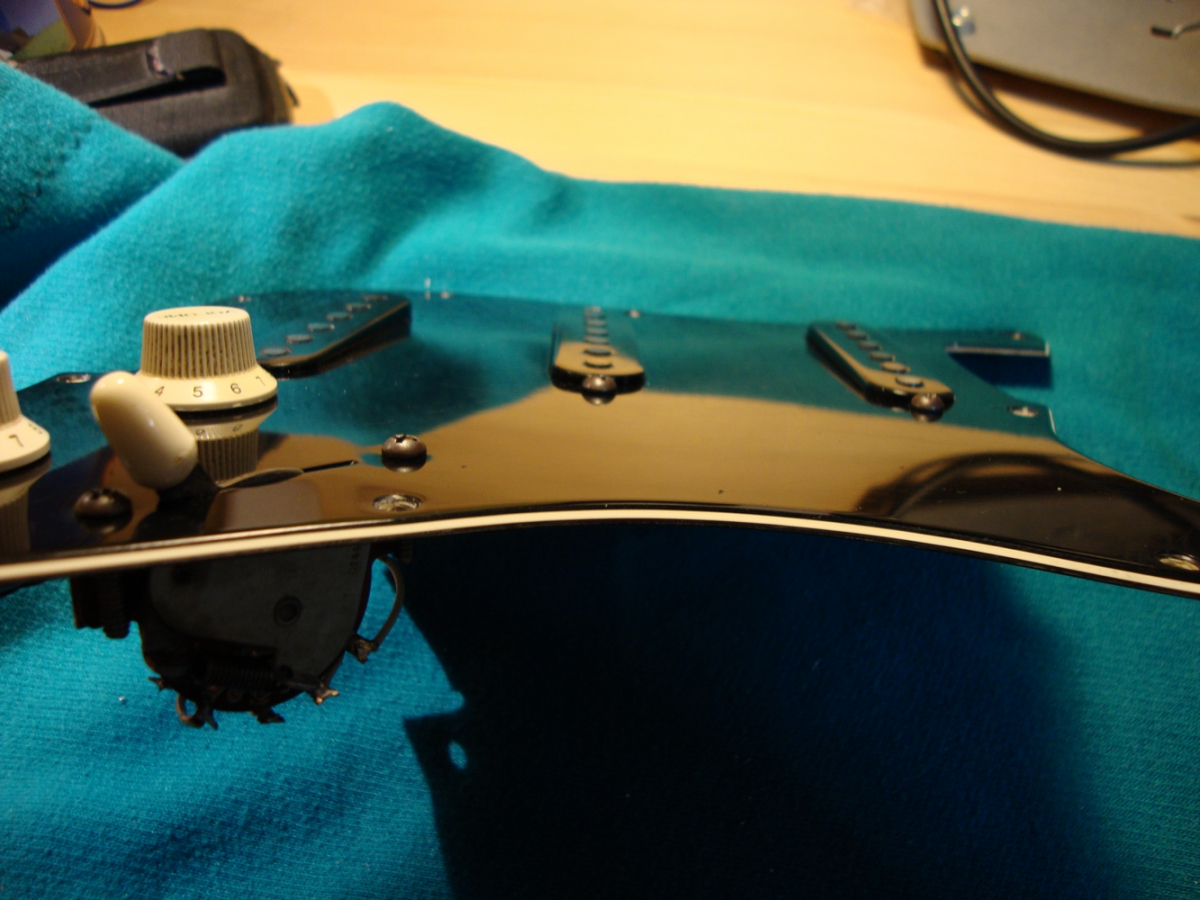

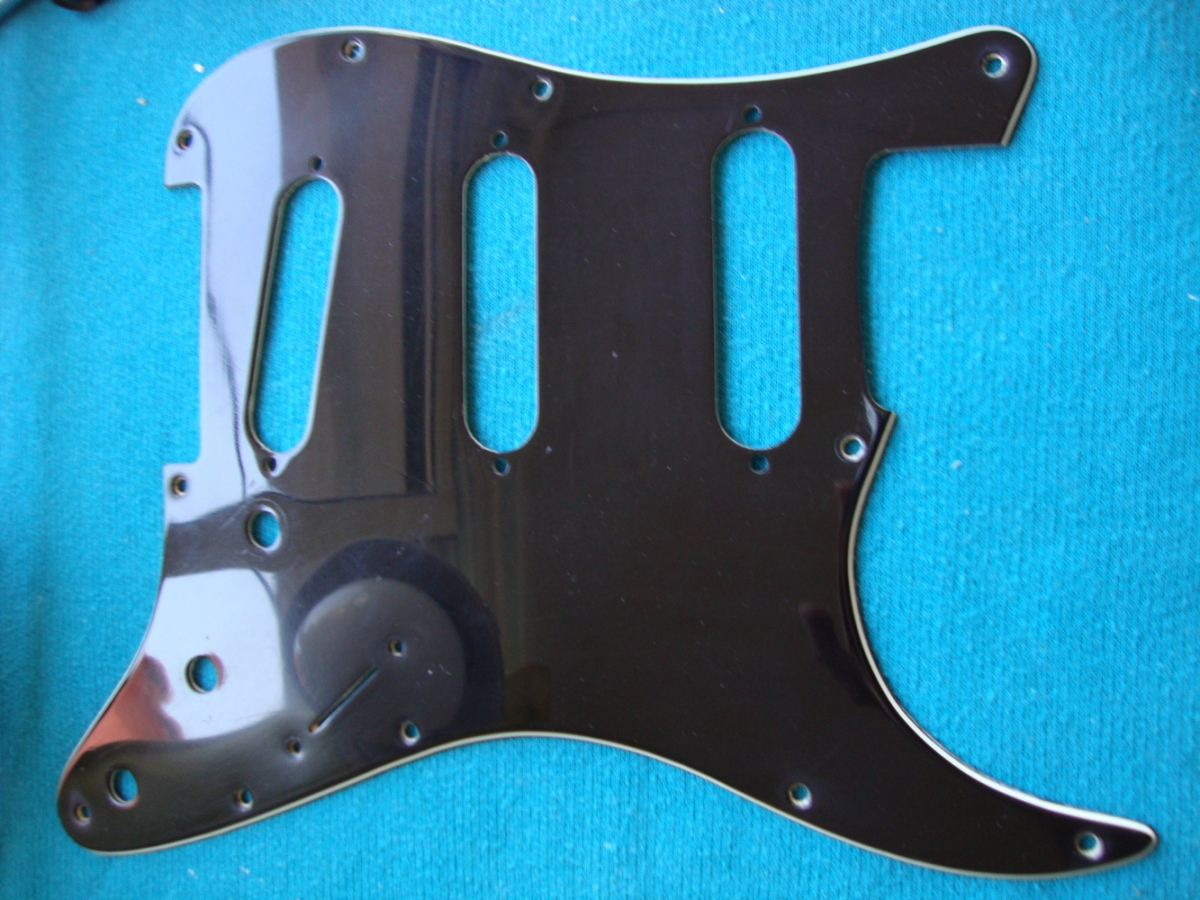

Cuando saqué esta foto al golpeador le había caído un poco de polvo pero se aprecia el efecto espejo que gana tras el pulido
https://i.imgur.com/0CxaLal.jpg

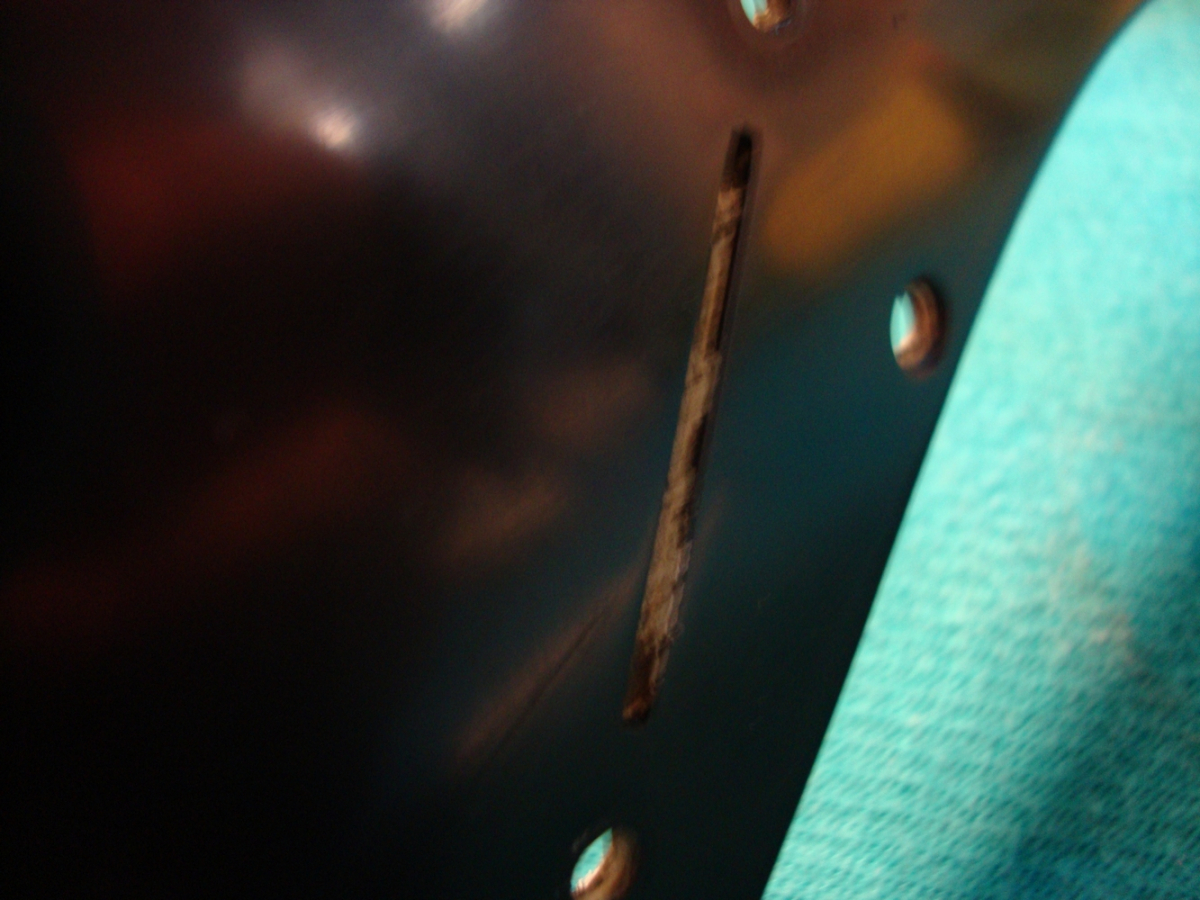

Esta es de la parte trasera, está un poco movida, pero se aprecia que ya no tiene pintura.
https://i.imgur.com/3rX4FUB.jpg
Ahora toca ponerse con el adecentado de la electrónica.
El objetivo es que se parezca a este (es un golpeador 100% original, aunque quien lo montó olvidó ponerles las conexiones entre las tapas de los potenciómetros)
https://i.imgur.com/lO7wHuW.jpg

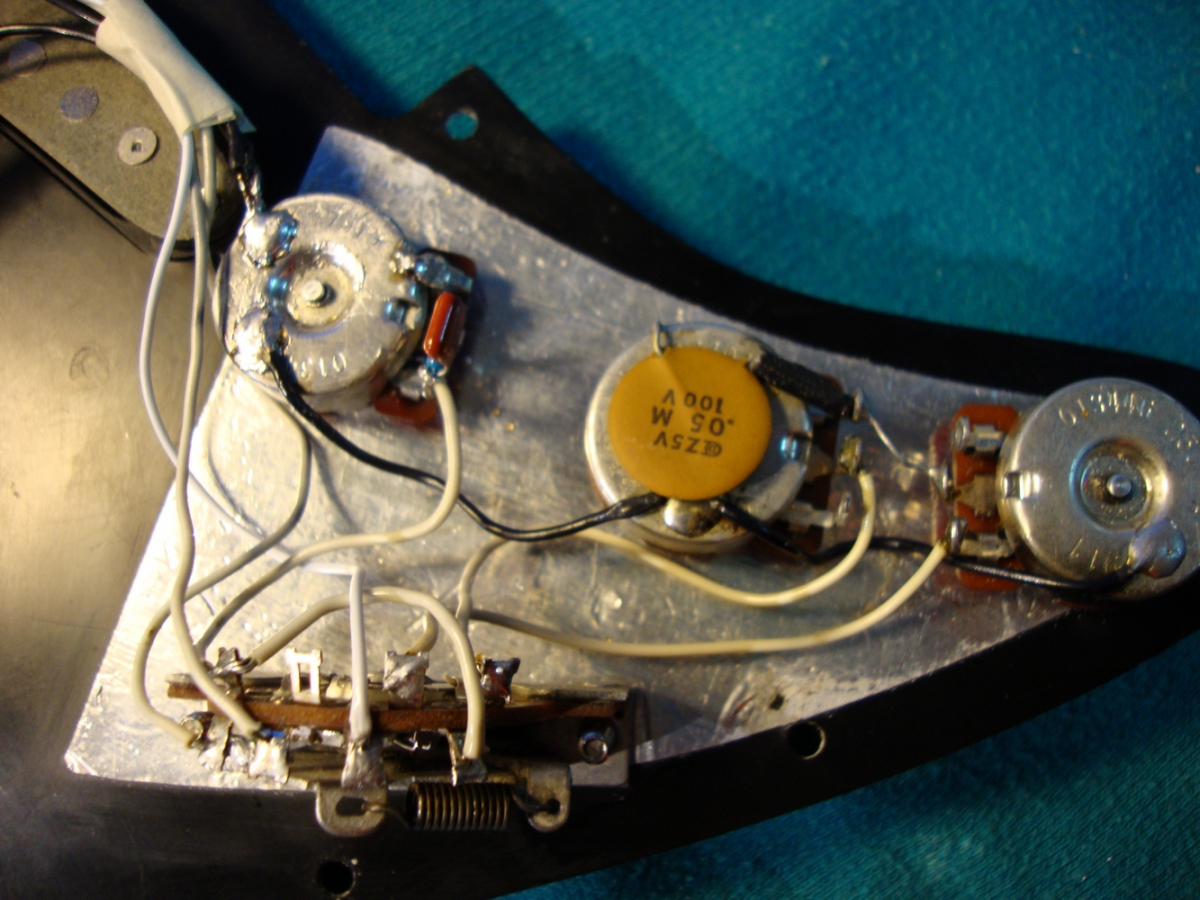

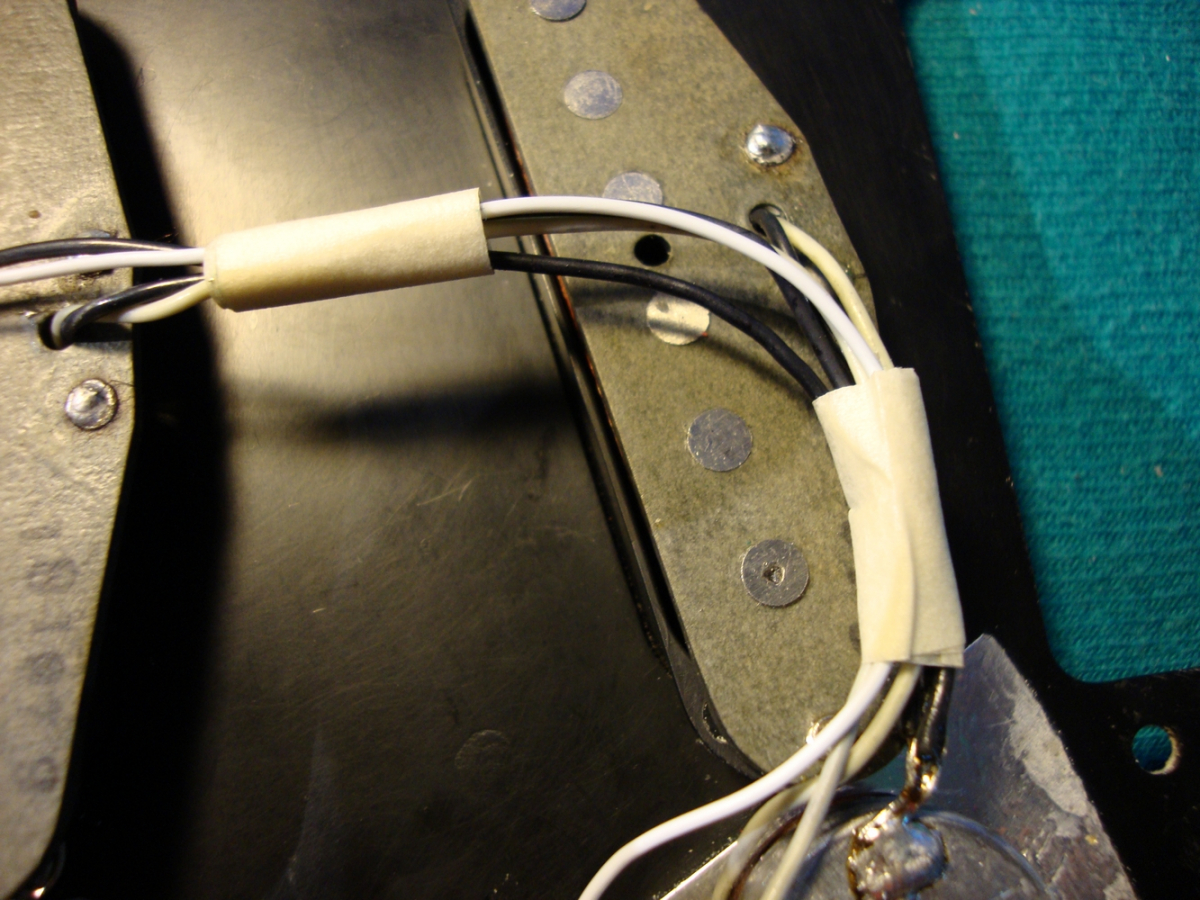

Todo esto son empalmes:
https://i.imgur.com/GstGg4L.jpg

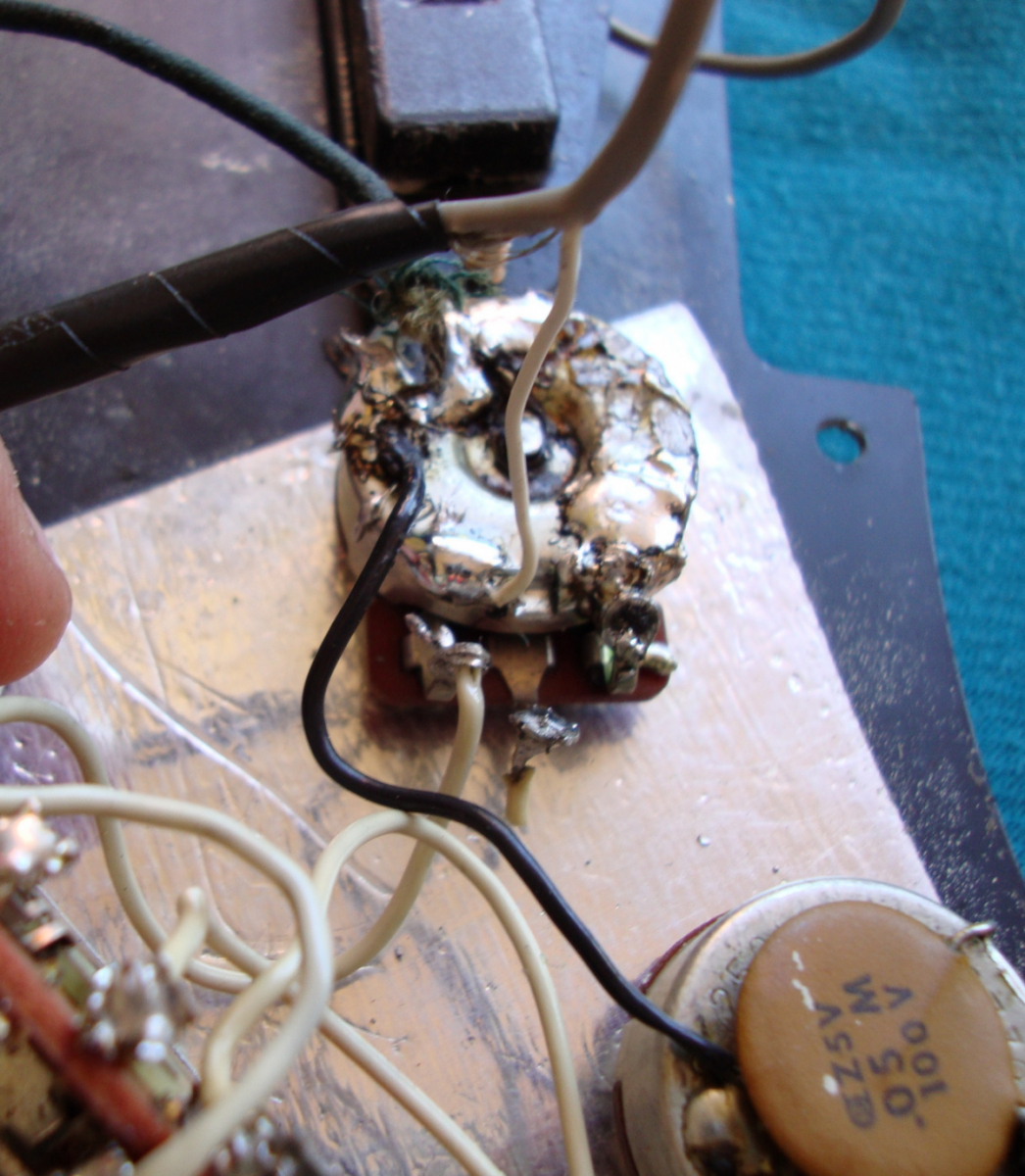

Uno de los potenciómetros de volumen más “guarros” que he visto en mi vida.
https://i.imgur.com/hUgUO1E.jpg
El cable blanco de la pastilla del mástil es demasiado corto. Le pregunto al dueño si lo cambio o hago un empalme, decide cambiarlo. Para mantener la mayor originalidad posible, utilizo un cable del mismo grosor sacado de un amplificador Fender de 1978, la lástima es que no son exactamente del mismo color… Todo montado y limpio:
https://i.imgur.com/hfn4cff.jpg
https://i.imgur.com/qcPEr3J.jpg
https://i.imgur.com/X0S6Rm7.jpg
https://i.imgur.com/Y1h40W2.jpg
Como detalle, los nuevos pegotes de estaño del potenciómetro de volumen los hago del mismo tamaño que los pegotes originales de los otros dos potenciómetros, parece un tontería pero esto hace que desentonen menos.
El resultado final es un golpeador 99% original (lo único no original es el treble bleed y el cable blanco de la pastilla del mástil) y sin empalmes.

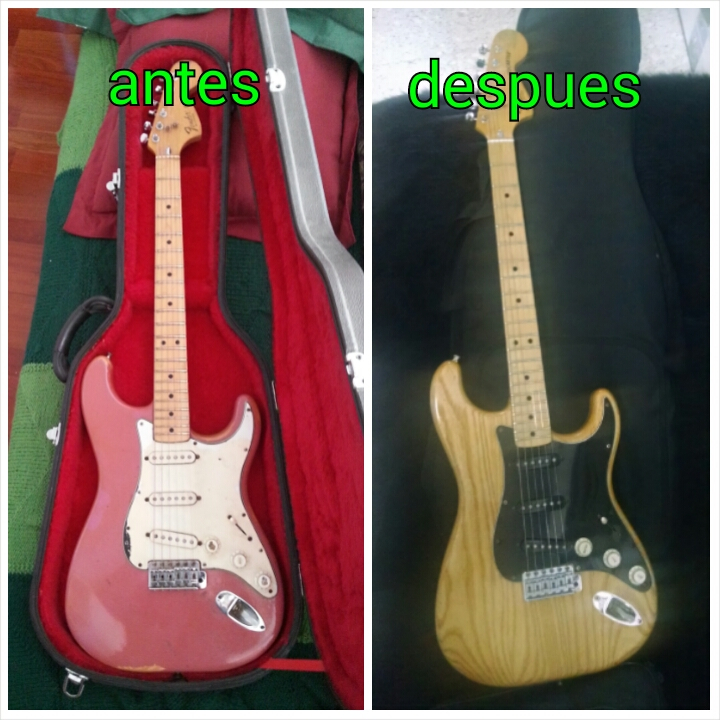

Para terminar, unas fotos hechas por el dueño de la guitarra:
https://i.imgur.com/TKJ4AA1.jpg
Pruebas de sonido
Nota: lo mismo os parecen unos sonidos un poco flojos, se debe a que (excepto el fingerpicking) es el sonido limpio de la guitarra conectada a través de la tarjeta de sonido sin ningún tipo de efecto de ampli, pedal, ecualización, etc. Perdonad la calidad de sonido del fingerpicking, está grabado con el móvil (la guitarra está conectada a un fender woody pro jr).
https://soundcloud.com/abpickups/sets/stratocaster-79
Próximamente:
-Restauración de la electrónica de una firebird “non-reverse” de 1966 y de LP Custom de 3 pastillas de 1974
-Humbuckers convertibles a simples sin pérdida de volumen (diseño propio pendiente de patente, aunque me extrañaría mucho que nadie lo haya inventado antes).
-Unas construcciones de guitarras de luthieres y aficionados en las que estoy participando aportando la electrónica.
-Publicación de un estudio que estoy realizando sobre el impacto de distintos materiales en la construcción de pastillas.
-Etc.
Que tengáis un buen día.
