Construir un 3dpt MADE IN PERÚ

oppsss que pena amigos.....no se que paso.....voy nuevamente...este es el interruptor que pude encontrar

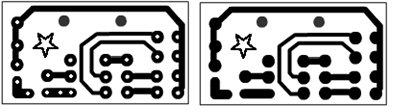

entonces teniendolo a la mano, realice en una hoja de cuaderno el pcb, lo scanee, y modifique en photoshop y el resultado final es este....sus dimensiones son
de 2.8 x 5 centimetros

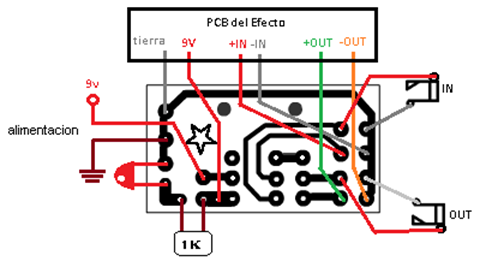

y asi hice las conexiones :P, claro...basado en el de godsavemetal

:@ ya esta!!!

yo te sugeriría algo como esto:
[ Imagen no disponible ]
Este ya cuenta con el sistema KILLSWITCH o sea no te va ser POP POP POP!!! cuando prendas el efecto; el que publiqué hace buen time tiene ese problema!!!!!
Te suguiero medir bien la altura del switch para que no tengas problemas con el perno!!

SUERTE!!!!!!!!!!!!!!

PARA QUE TE DES UNA IDEA COMO QUEDA, ESTOY EN LA ONDA 3D EN TODOS MIS LAYOUTS Y ESTE NO PODÍA FALTAR:
[ Imagen no disponible ]

ESPERO LO ENTIENDAS!!!!!

Pero como haces para presionarlos, la parte mecánica?

joseeduardosn escribió:

Pero como haces para presionarlos, la parte mecánica?

Si te tomaras la molestia de leerte TOOOODOOOO ESTE POST!!! sabrías encontrar la respuesa chico!! ta con fotos!!!!!!!

Con el pedazo de aluminio que le pones mas el resorte?
XD

joseeduardosn escribió:

Con el pedazo de aluminio que le pones mas el resorte?
XD

Te vuelvo a insistir léete bien el POST!!!!!!!!!!!!!!!! con paciencia y buen humor jejjejeeeeeeeeeeeeeeee!!
No es solo el aluminio +resorte, tiene un perno de 1/4" recortado, su tuerca+adaptador CATV cortado+conector CATV que se le ha volado el cuello que enrosca al cable; ese sirve como tope pal resortito; actualmente estoy utilizando pernos de 3" de largo, en cuyo bástago no tiene hilo torneado, le pongo al tope su tuerca y le vuelo el sobrante, me quedo con un pedazo de casi 1,2" de largo; eso es para evirtar el rozamiento del enroscado con el borde del adaptador de CATV cortado como esa parte es lisa ya no tengo problemas de rozamiento.
Además mira bien el ángulo de aluminio tiene aparte dos agujeros en donde se enrosca un separador de bronce para asegurar el PCB donde van ir soldados los switches, cablería etc!!
OJITO MIRA BIEN ESTE POST!!!!!!!!!!!!

Aver si un día nos encontramos en PARURO!!!!!!!

SUERTE!!!!!!!!!!!!

Hubo un pata que lo hizo más pequeño, creo que esa es la idea.
Trataré de diseñar algo.

Genios

joseeduardosn escribió:

Hubo un pata que lo hizo más pequeño, creo que esa es la idea.
Trataré de diseñar algo.

lOs actuales míos miden entre 1,8cm y 2,1 cm!!!
